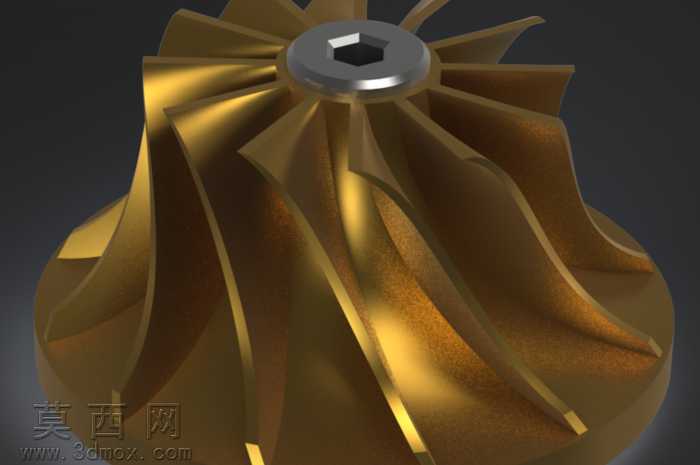

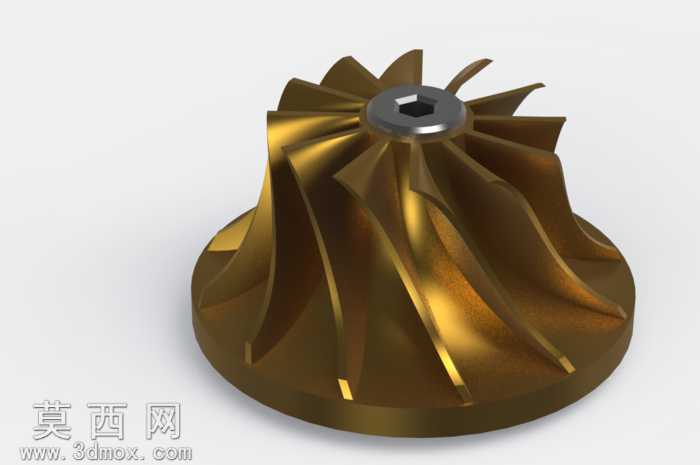

本作品为离心式叶轮的三维参数化设计成果,建模过程以回转体基础特征为核心起点,首先绘制叶轮的轮盘回转截面轮廓,通过旋转凸台命令生成带中心凸台的轮盘基体,中心位置设计标准内六角安装孔,用于和动力输出轴实现周向定位与扭矩传递,孔位周边做圆角过渡处理,避免应力集中导致的结构失效。叶片建模采用曲面放样结合实体加厚的思路完成,首先根据流体动力学设计要求绘制叶片不同高度截面的翼型轮廓线,通过引导线约束控制叶片从轮盘中心到外缘的扭转角度与曲率变化,保证叶片进口角、出口角符合流体输送的工况需求,所有叶片采用圆周阵列命令生成,阵列过程严格控制阵列角度与数量,保证每个叶片的位置精度与一致性,避免动平衡偏差。建模完成后对所有棱边做等半径圆角处理,叶片与轮盘衔接位置采用变半径圆角过渡,既降低流体流动过程中的阻力损失,也减少结构应力集中点。材质渲染阶段采用金属铜质感材质,调整材质的反射率、粗糙度与环境光遮蔽参数,还原金属加工后的金属光泽与厚重质感,渲染时添加柔和的环境光与定向光源,突出叶片曲面的流畅弧度与扭转造型,清晰展现叶片的曲面形态与整体结构特征。设计过程中重点考量叶轮的结构合理性,轮盘从中心到外缘做厚度渐变处理,中心安装位置厚度更大以承受扭矩载荷,外缘厚度适当降低控制整体重量;叶片型线设计兼顾气动性能与加工可行性,曲面曲率连续无突变,既满足流体输送时的效率要求,也适配后续数控铣削的加工工艺,避免出现加工死角。整体模型结构完整,特征参数清晰,可直接用于流体仿真分析、动平衡校核、加工工艺编制以及相关设备的装配适配,能够为离心式流体设备的设计优化提供可靠的三维模型基础。
