可调式金属支撑三脚架结构设计

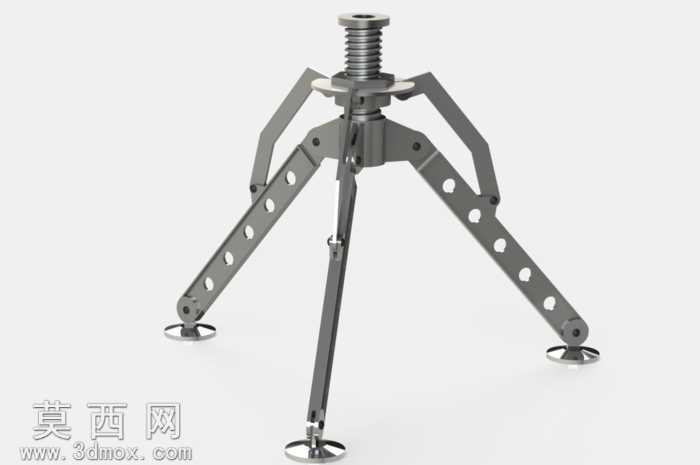

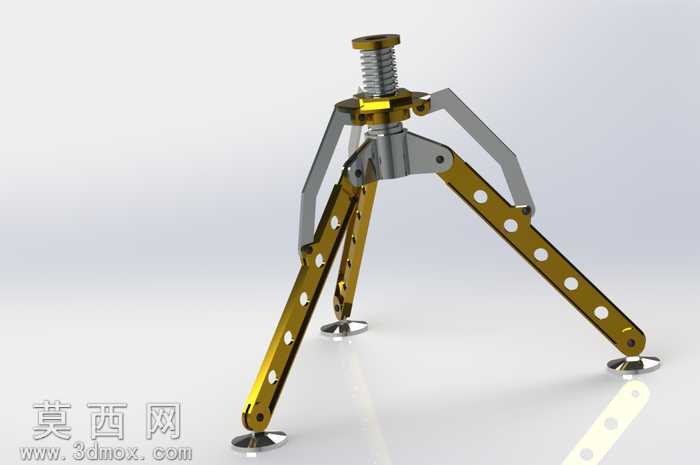

本作品为可调式金属支撑三脚架，采用三维参数化建模方式完成全结构设计，建模过程中对每一个零件的尺寸参数进行关联约束，确保整体装配逻辑符合实际机械运动原理。模型顶部设置带梯形螺纹的升降调节螺杆，螺杆与顶部连接座采用螺纹配合实现高度微调，螺杆顶端设置限位结构避免调节超出行程，连接座处集成三个铰接支臂的安装位，支臂与连接座通过销轴实现铰接转动，可同步完成支腿的开合角度调节。三条支腿采用带等距减重孔的长条式金属结构设计，减重孔在降低整体重量的同时保证了支腿的结构刚性，支腿中段设置可滑动的锁紧铰接块，与顶部支臂形成连杆式锁紧结构，当支腿开合到指定角度后，可通过铰接结构的自锁特性完成角度固定，无需额外锁紧件即可实现稳定支撑。支腿底端设置带球面接触的金属脚垫，脚垫采用小面积圆盘式设计，可适配不同平整度的支撑面，球面连接结构可自动调整脚垫与支撑面的接触角度，保证三个支脚完全贴合支撑面，避免出现虚接晃动的问题。材质渲染方面，主体支腿采用亮面金色金属材质，模拟硬质阳极氧化铝合金的表面质感，顶部连接座、铰接臂、调节螺杆采用哑光枪灰色金属材质，模拟不锈钢或镀锌钢材的表面效果，脚垫部分采用亮面镀铬金属材质，不同材质的搭配清晰区分了各个功能部件，渲染过程中添加了柔和的环境反射效果，还原金属材质的真实光影表现，整体结构无冗余零件，所有运动部件均设置了合理的装配间隙，可直观演示三脚架的开合调节、高度升降的完整运动过程，完整还原了可调支撑三脚架的机械结构原理与实际使用逻辑。
