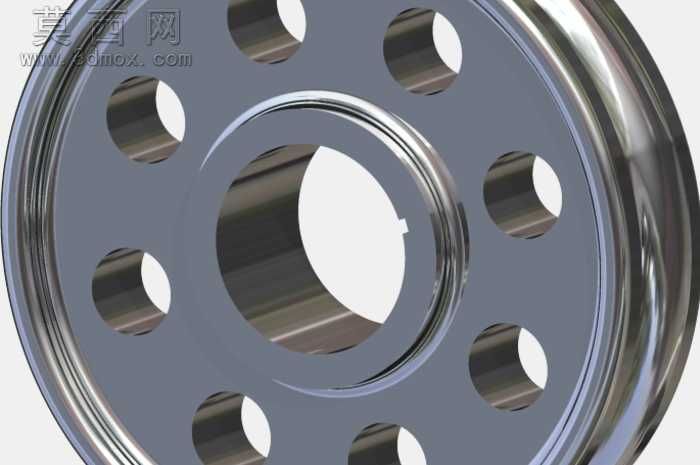

带减重孔结构的金属天轮三维设计

本作品为天轮的三维参数化建模设计，建模阶段采用Autodesk Inventor完成全特征构建，首先以旋转特征生成天轮的基础轮体轮廓，精准还原轮缘的圆弧过渡型面、中心轴孔的键槽定位结构，保证轮体与配套轴件的装配契合度。轮辐部分采用圆周阵列特征完成八个圆形减重孔的均匀排布，每个减重孔的边缘均做了圆角倒角处理，既消除了应力集中隐患，也还原了实际机加工的工艺细节。材质渲染阶段，为轮体赋予了抛光合金钢材质，调整金属材质的反射率、粗糙度参数，还原金属构件表面的冷冽金属光泽，轮缘工作区域做了细微的纹理处理，模拟长期使用产生的轻微磨损质感，中心轴孔区域做了高光处理，体现精加工后的表面精度。结构设计上，轮缘采用加厚圆弧截面，保证绳索绕行时的接触贴合度，降低运行过程中的磨损速率；轮辐采用等厚圆盘搭配均匀减重孔的结构，在保证整体结构强度、抗形变能力的前提下，最大化降低构件自身重量，减少转动过程中的惯量损耗；中心轴孔的键槽采用标准平键尺寸设计，可直接适配通用规格的传动轴，无需二次修改即可用于装配仿真。设计过程中严格遵循机械设计的等强度原则，对轮辐与轮缘、轮毂的衔接位置做了加厚过渡处理，避免应力集中导致的结构失效，所有特征均保留完整参数化建模历史，可根据实际使用场景的载荷需求，快速调整轮体直径、减重孔尺寸、轴孔规格等参数，适配不同的起重、导向场景使用需求，模型完成后经过干涉检查与结构验证，无特征错误、无破面问题，可直接用于工程出图、装配仿真、运动模拟等后续工作。
