带斜切面L形组合块三维建模练习构件

项目分类:3D模型 发布时间:2021-08-28 ID:251416

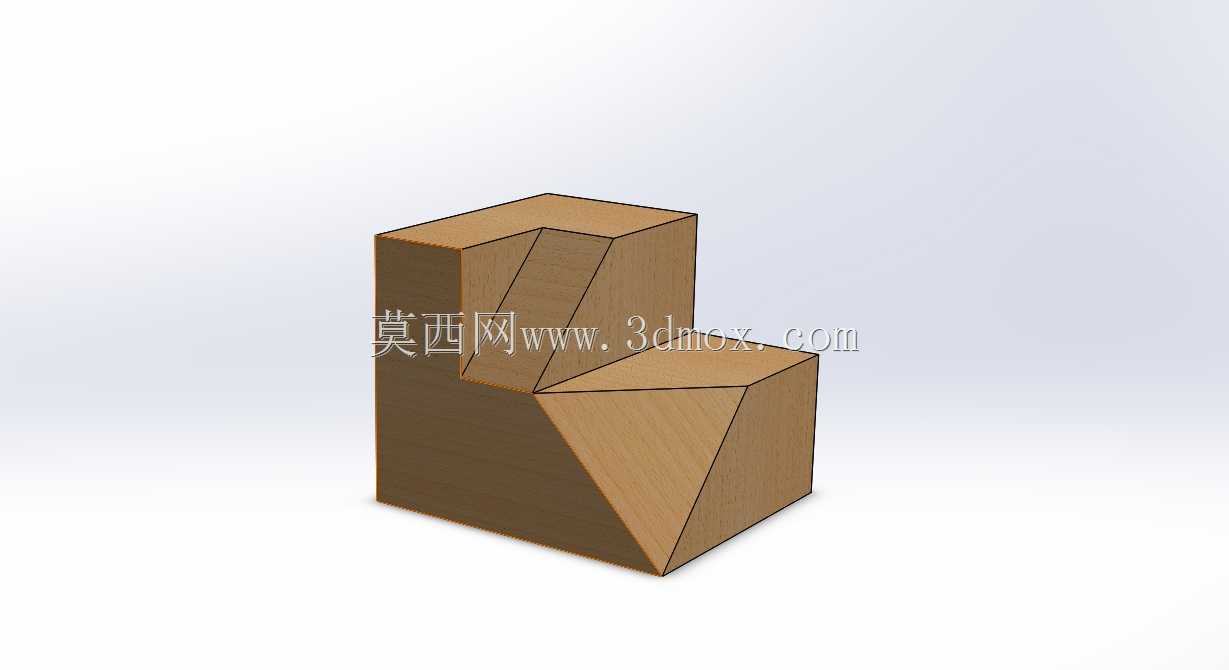

  • 带斜切面L形组合块三维建模练习构件

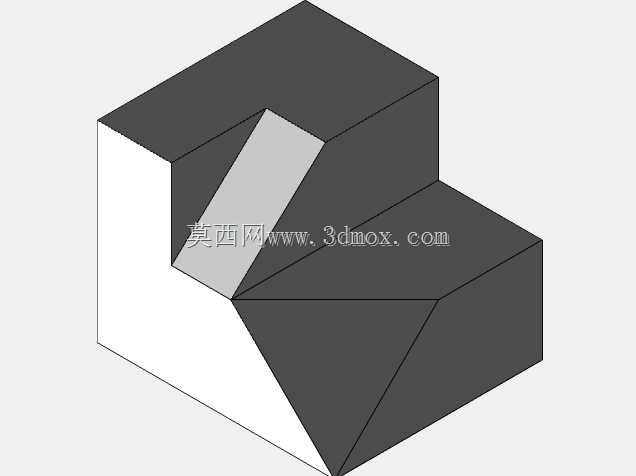

  • 带斜切面L形组合块三维建模练习构件

这类带斜切面的L形组合块构件,常作为机械结构设计入门阶段的建模练习载体,也可作为工装夹具定位块、小型设备支撑垫块的原型参考,在非标自动化设备的工位定位、小型实验台架的支撑结构中都能找到类似的结构应用。从实际用途来看,这类带精准斜切面的块体,多用来实现两个垂直安装面之间的过渡支撑,或是作为斜面定位基准,限制工件沿特定斜面方向的自由度,在小型装配工装、检具的定位结构中应用较多,相比规则矩形块,其斜切面可以适配带斜面的工件轮廓,避免定位干涉,同时保证支撑面的贴合度。设计这类构件时,首先要明确两个垂直主体段的高度差与宽度比例,保证L形主体的结构刚性,避免单侧过长导致受力时出现形变,斜切面的角度需要结合实际定位需求确定,建模过程中需要注意斜切面与相邻两个垂直面的交线处理,保证面与面之间的衔接无碎面、无拓扑错误,实体合并时要确保布尔运算后的实体为单一连续整体,不存在多余的分割线或游离面。从安装边界来看,这类块体通常以底部平面作为主安装面,通过沉头孔与安装基板固定,后侧垂直面可作为辅助定位面贴合设备立板,斜切面作为工作接触面,需要保证表面的平面度要求,设计时要预留足够的安装孔位空间,避免孔位距离边缘过近导致安装时开裂,同时要控制斜切面的延伸范围,避免超出安装基板的边界,与周边其他零部件产生运动干涉。建模过程中采用三维草图绘制斜切面轮廓是比较高效的方式,可以直接在三维空间中定位斜切面的各个顶点坐标,避免多次切换草图平面带来的尺寸误差,完成主体拉伸后再对斜切面进行精准切除,能够保证各个面之间的角度与尺寸精度,这类构件的尺寸通常根据实际安装空间确定,主体壁厚要满足受力要求,若作为承重支撑块,需要在斜切面与主体的交接处做微小的圆角过渡,减少应力集中,提升结构的抗疲劳性能,若作为定位块使用,则要保证交接处的棱边清晰,避免圆角导致定位出现间隙,影响定位精度。
