立式四柱液压橡胶压制成型设备结构

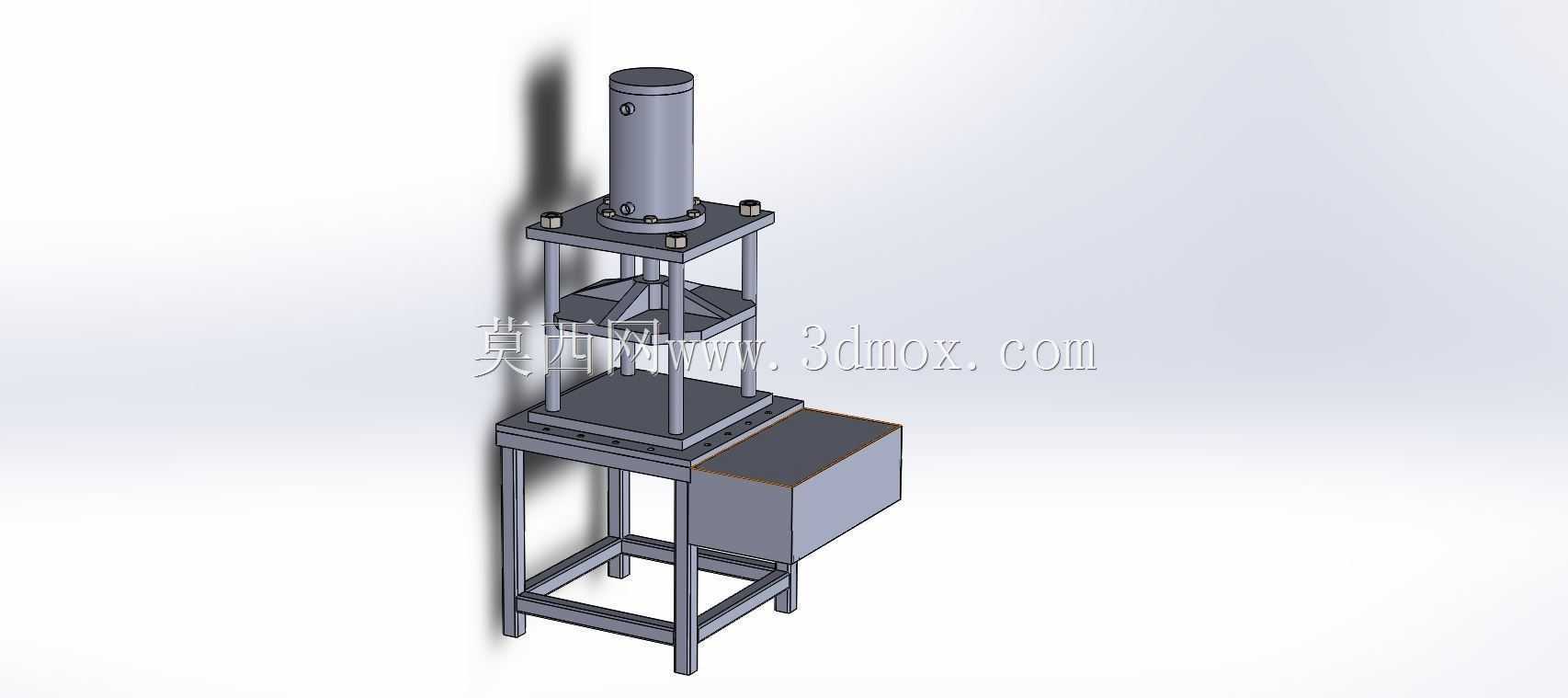

　　在橡胶制品加工的中小批量生产场景里，这类立式四柱结构的压合设备，主要承担橡胶坯料的热压前预成型、橡胶与金属嵌件的压合固连、非标橡胶密封件的压制成型工序，相比大型平板硫化机，它的占地更小，工位操作高度适配人工上下料，适合小型加工车间、维修配套工坊的日常生产需求。设备整体采用方管焊接机架作为承载基础，底部机架的支腿高度预留了叉车转运的穿入空间，机架侧面集成的电气控制箱采用内嵌式安装，既避免操作时的磕碰，也压缩了整机的横向安装尺寸，整机落地后不需要额外做复杂的地基预埋，只需要保证安装地面的平面度误差不超过2mm/m，就能保证压合作业时的受力均匀。

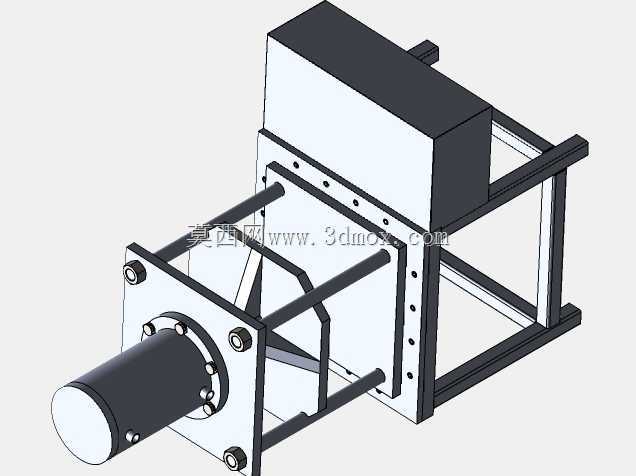

　　上部的施压单元采用单杆活塞式液压缸作为动力输出源，油缸通过法兰盘固定在上层安装板上，四根导向立柱贯穿上下两层固定板，配合直线滑动导套保证压头下行过程中的垂直度，避免压合过程中出现偏载导致的橡胶件厚度不均问题；压头与油缸活塞杆的连接采用浮动式连接结构，能够自动补偿小范围的安装同轴度误差，减少活塞杆的径向受力，延长油缸密封件的使用寿命。中层的工作台面采用加厚钢板铣削加工，表面粗糙度控制在Ra1.6以内，保证模具放置时的贴合度，工作台与下层机架之间设置了加强筋板，满负载压合时的台面变形量不超过0.05mm，能够满足厚度公差要求较高的橡胶件压制作业需求。

　　设计过程中，导向立柱的直径选型经过压合力的挠度校核，当油缸输出最大压合力时，立柱的弯曲变形量控制在0.02mm以内，保证长期满负载作业不会出现立柱拉伤、导套磨损过快的问题；上下层安装板与立柱的连接采用锁紧螺母配防松垫圈的结构，设备长期运行后不需要频繁重新校准平行度，日常维护只需要定期给导套加注润滑脂，检查油缸的液压油液位即可。操作工位的设置符合人体工程学要求，压合作业时操作人员站在设备正前方，手部操作区域距离地面的高度在850mm到1100mm之间，不需要过度弯腰或者抬臂就能完成模具摆放、坯料放置、成品取出的全流程动作；控制箱的操作按钮设置在箱体正面的上半区域，急停按钮突出箱体表面30mm，出现异常情况时可以快速触发停机。液压管路的走线采用沿机架内侧布管的方式，所有外露管路都设置了金属防护套，避免生产过程中掉落的橡胶边角料、工具磕碰损坏管路，油缸的进出油口设置在缸体侧面，方便后期更换密封件时的管路拆装。设备的压合行程可以根据加工的橡胶件厚度进行调整，通过调整活塞杆的下行限位位置，能够适配10mm到200mm厚度范围内的不同模具，不需要额外加装垫块，换模过程只需要松开工作台面的模具压板，就能完成不同规格模具的更换，单批次换模时间可以控制在15分钟以内，适配多品种小批量的橡胶件加工需求。

　　在实际使用场景中，这类设备除了橡胶件的压制成型，也可以用于小型五金件的压装、薄金属片的校平、复合材料的冷压定型作业，只需要更换对应的压头工装，就能拓展不同的作业功能；机架底部的四个支脚设置了可调式减震垫铁，地面存在小幅不平整时，可以通过调整垫铁的高度来校准设备的水平度，不需要额外加工安装基础。压合过程中，四柱导向结构的受力均匀性相比单柱或者双柱结构更好，压合作业时的偏载承受能力更强，即使放置的模具中心与油缸中心存在小幅偏移，也不会出现卡滞、活塞杆变形的问题，对操作人员的模具摆放精度要求更低，适合一线操作工人的日常使用习惯。
