两相混合式42型步进电机结构建模

　　在自动化设备的执行端选型里，步进电机是开环控制场景下成本与精度平衡度极高的动力元件，这款42规格的两相混合式步进电机建模，完全贴合市面通用NEMA17安装标准做结构还原，建模过程中优先考虑了装配干涉校验与安装边界的匹配性，没有做多余的外观美化，所有结构特征都对应实际量产零件的加工与装配逻辑。

　　从实际应用场景来看，这类步进电机覆盖的设备范围极广，小到桌面级3D打印机的XYZ轴进给、小型雕刻机的主轴进给，再到自动化产线上的小型物料分拣摆台、点胶机的位移驱动、医疗检测设备的试剂管推送机构，甚至是小型包装设备的标签送料、切膜机构驱动，都能见到同规格电机的身影，之所以应用跨度这么大，核心是这类电机不需要额外的编码器反馈就能实现固定步距角的角位移输出，配合细分驱动器能做到更低的运行振动，控制逻辑简单，不需要复杂的伺服参数整定，对中小设备的研发迭代来说，能大幅缩短电控部分的调试周期。

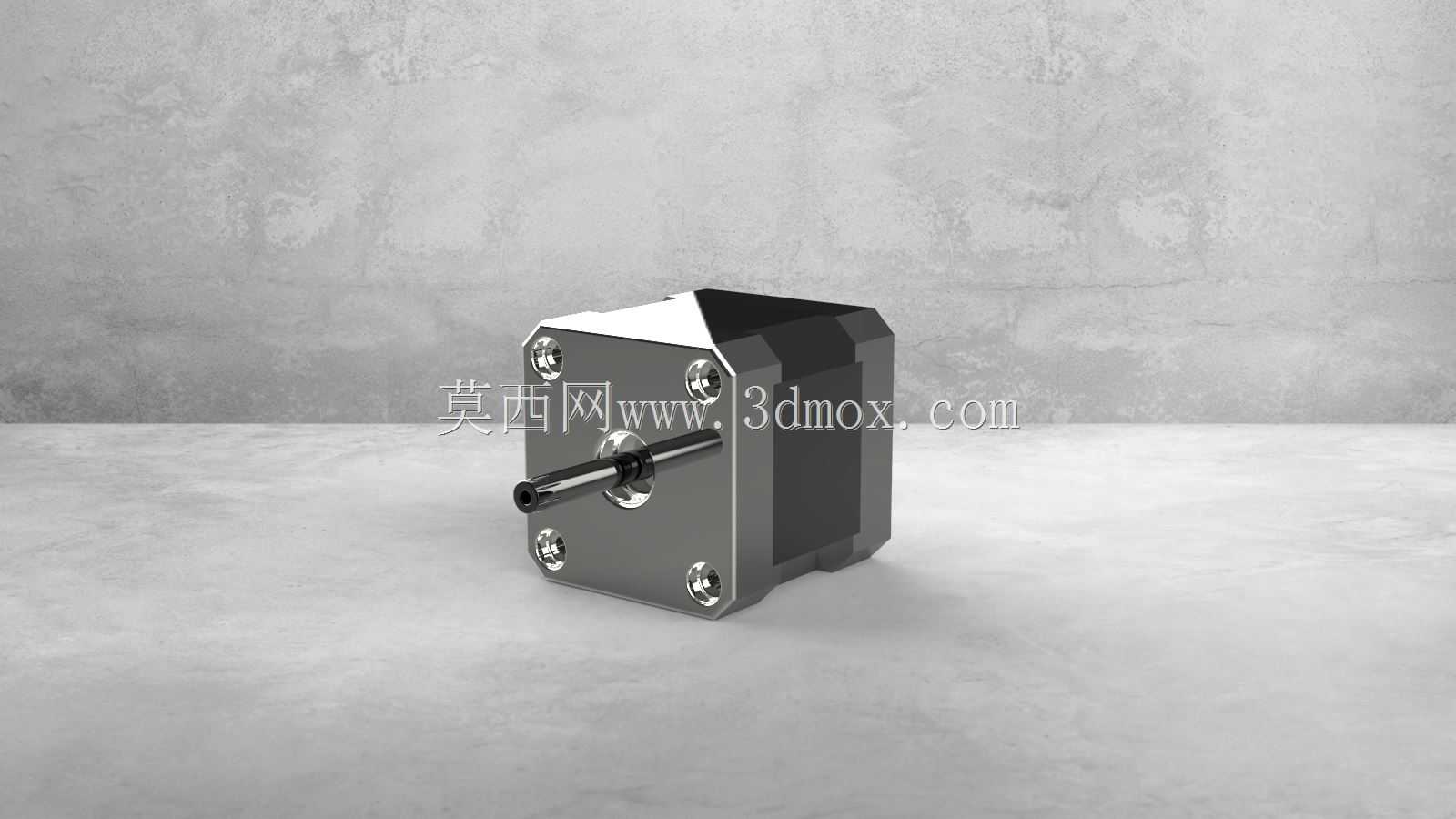

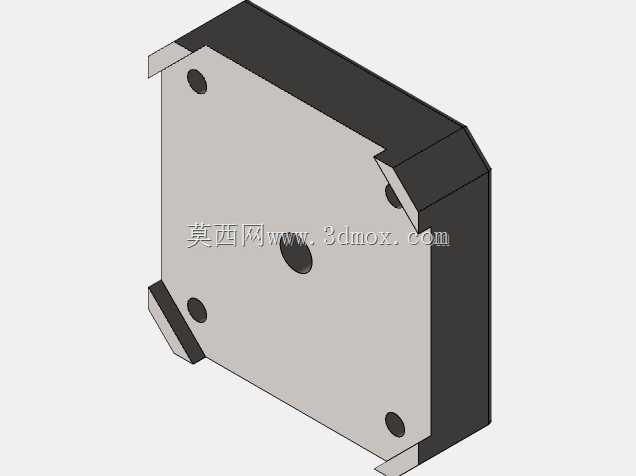

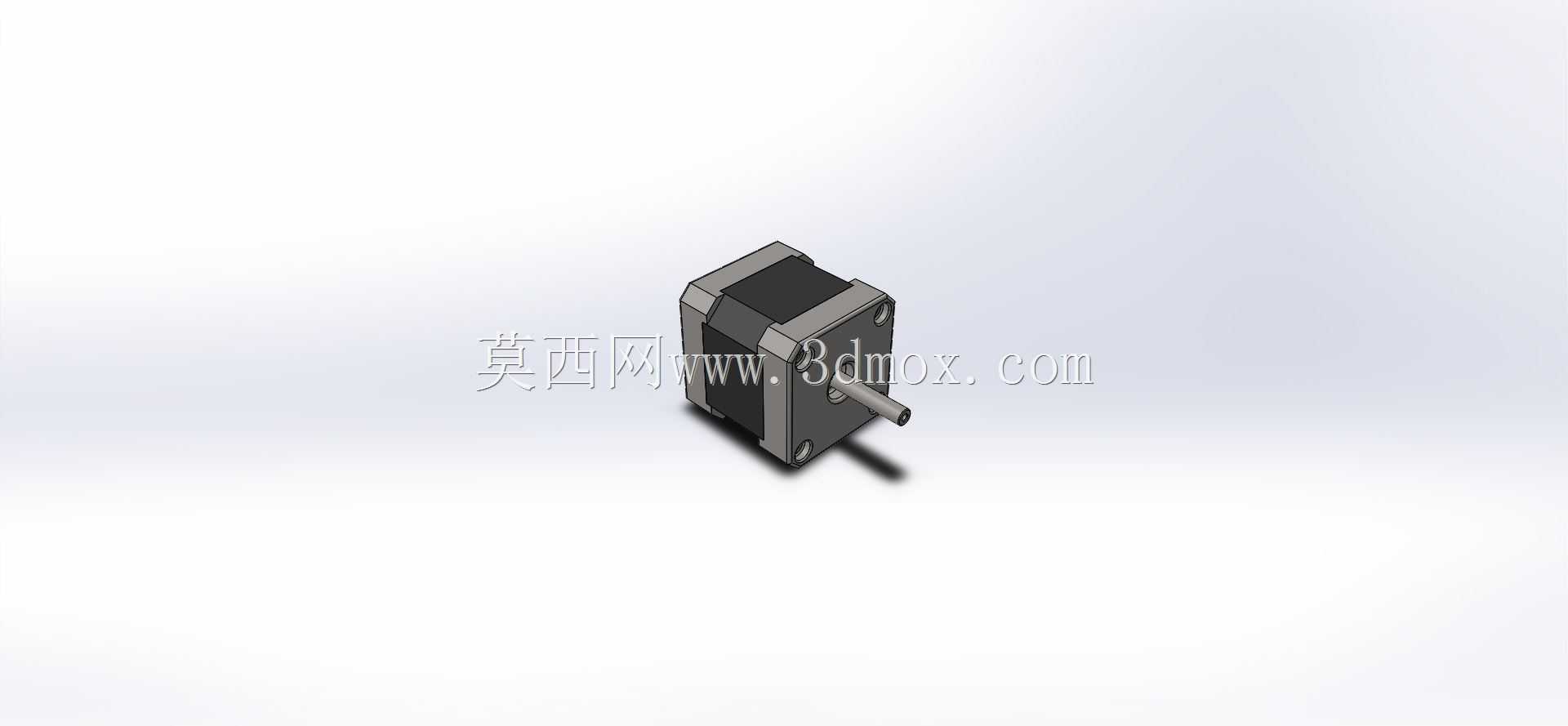

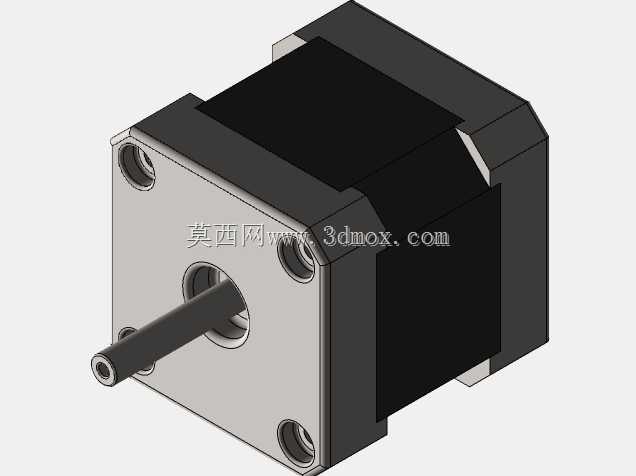

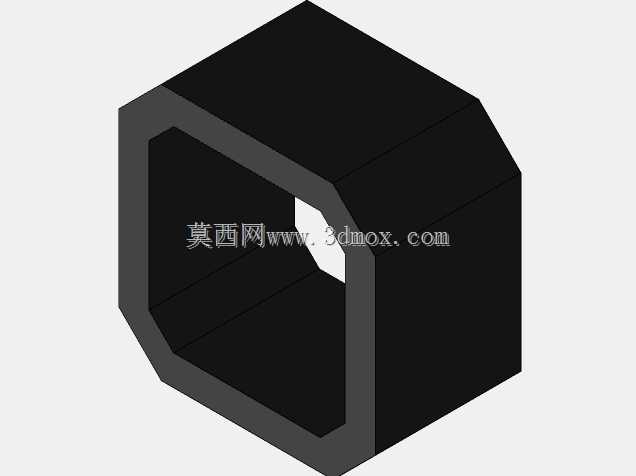

　　建模时的结构拆分完全按照实际装配顺序做层级划分，前端盖采用锌合金压铸的结构特征还原，四个安装沉孔的位置严格遵循NEMA17标准的31mm孔距，沉孔深度适配M3内六角螺丝的安装长度，输出轴的轴径做了5mm的标准尺寸还原，轴端的D型切边位置、长度都对应实际零件的装夹需求，方便后续装配同步轮、联轴器的时候直接做配合校验，不会出现建模尺寸和实际标准件不匹配的问题。定子部分的绕组槽、硅钢片叠压的分层特征做了简化但保留了核心的装配定位结构，后端盖的出线口位置做了护线套的结构预留，外壳的方形拉伸铝壳的壁厚、倒角都对应量产冲压件的工艺特征，没有做违背加工逻辑的尖锐直角或者不合理壁厚。

　　做这个模型的时候，最先确定的是安装法兰的基准面，所有后续的特征都以这个安装面为装配基准，这也是实际机械设计里做电机选型校核时的第一参考面——设备的安装板只需要按照这个基准面的孔位做开孔，就能保证电机输出轴和传动机构的同轴度，不需要额外做复杂的调心结构。输出轴的伸出长度严格控制在标准的24mm范围，避免后续装配联轴器时出现轴顶到从动端轴承的问题，转子部分的磁钢位置、前后端轴承的安装位都做了配合间隙的预留，还原实际装配里的轴承压装公差，不会出现过定义的装配错误。

　　从功能特性的还原角度，模型没有忽略电机外壳的散热筋结构，虽然42型步进电机的发热不算大，但实际连续运行时外壳的散热结构能有效降低绕组温升，建模时的散热筋高度、间距都和量产产品保持一致，既不会因为筋条过高影响安装空间，也不会因为太浅失去散热作用。后端盖的轴承室深度做了精准控制，对应实际装配里的波形垫圈预压空间，能在装配仿真时模拟出轴承预紧的实际状态，方便结构工程师在做整机设计时，直接调用这个模型做运动仿真，校验电机运行时和周边走线、结构件的干涉情况，不用再反复核对二维样本的尺寸参数。

　　很多工程师在做小型设备设计时，容易忽略步进电机的尾部出线空间，这个模型里特意把尾部的出线护线套、线缆最小折弯半径对应的空间做了特征标识，在做整机布局的时候，能直接看到电机尾部需要预留的走线空间，避免出现安装完电机之后，线缆被设备结构件压住、折弯半径过小导致线材断裂的问题。另外前端盖的安装沉孔深度也做了准确还原，在选型螺丝长度的时候，可以直接参考沉孔深度选择合适长度的M3螺丝，不会出现螺丝太长顶到电机内部绕组、或者螺丝太短锁不紧的问题。

　　从安装边界来看，这款电机的整体外形尺寸是42mm*42mm的方形截面，机身长度对应40mm长度规格的扭矩参数区间，整体安装后突出安装板的长度包含输出轴在内不超过48mm，适合安装空间比较紧凑的桌面级设备、小型自动化模组，建模时所有的外部轮廓都做了1:1的尺寸还原，没有做缩放或者夸张的艺术化处理，不管是做整机的装配干涉检查，还是做设备的外观渲染，都能直接调用，不需要再二次调整尺寸。

　　在实际的设备调试场景里，这类步进电机的步距角常规是1.8度，配合16细分的驱动器能做到每圈3200个脉冲的分辨率，足够应对大部分中低精度的直线位移、角位移控制场景，模型的输出轴配合位的公差按照h7的轴公差做了建模，在装配同步轮、联轴器的时候，能直接按照标准配合公差做装配仿真，不需要再调整轴径尺寸。另外电机外壳的接地螺丝位也做了特征还原，对应电气设计里的保护接地需求，不会出现结构设计完之后，找不到接地位置的问题。
