带安装卡扣的花键孔传动轮结构

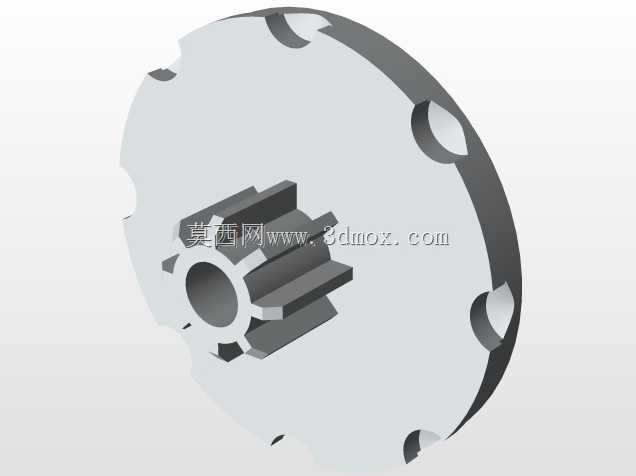

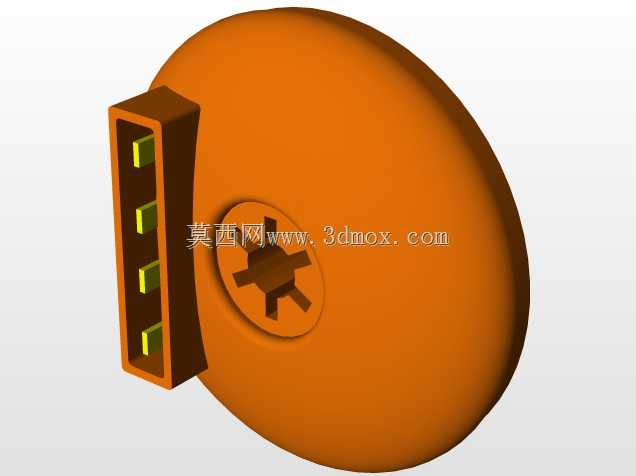

该传动轮结构主要应用于小型传动机构的动力传递场景，常见于桌面级小型设备、玩具传动组、小型家电的动力输出端，作为动力换向或扭矩传递的中间载体，承担将转轴输出的扭矩平稳传递至从动机构的作用。轮体采用圆盘式主体设计，整体轮廓为等厚圆盘结构，边缘做圆弧过渡处理，避免装配过程中锐边划伤操作人员或相邻管线，同时减少轮体高速转动时的风阻与边缘应力集中。轮体中心设置十字花键孔，该孔型与对应规格的花键轴配合时，可实现周向无滑差的扭矩传递，相比平键连接，花键配合的接触面积更大，单位面积承压更小，能承受频繁正反转带来的冲击载荷，同时装配时的对中精度更高，可减少转动过程中的径向跳动，降低传动噪音。轮体一侧集成了一体式安装卡扣结构，卡扣为槽型框架式设计，内部设置四个等距分布的卡接凸台，该结构可直接卡入设备预设的安装座卡槽内，无需额外螺丝紧固，装配时只需对准卡槽推入即可完成固定，大幅提升产线装配效率，同时卡扣与轮体为一体化结构，避免了额外紧固件带来的装配累积误差。设计过程中优先考虑了安装边界的兼容性，卡扣的外伸长度控制在合理范围，不会超出轮体的最大径向轮廓，装配后整体结构不会与周边相邻的传动件产生运动干涉，卡扣内部的卡接凸台做了导向斜角处理，推入安装座时可自动导正，降低装配对位难度。轮体的花键孔周边做了环形凸台加强结构，提升孔位周边的结构强度，避免频繁拆装或大扭矩传递时孔位出现开裂变形，轮体整体壁厚均匀，符合塑胶注塑成型的工艺要求，不会出现壁厚不均导致的缩痕、翘曲等成型缺陷，可直接用于注塑模具开发或3D打印样件验证。实际选型应用时，需注意花键孔的配合公差需与适配轴的公差带匹配，卡扣的卡接尺寸需与安装座的卡槽尺寸对应，确保卡接后无松动，轮体的转动平面需与传动方向垂直，避免偏载导致的轮体磨损加剧。
