家用三极供电连接插头结构设计

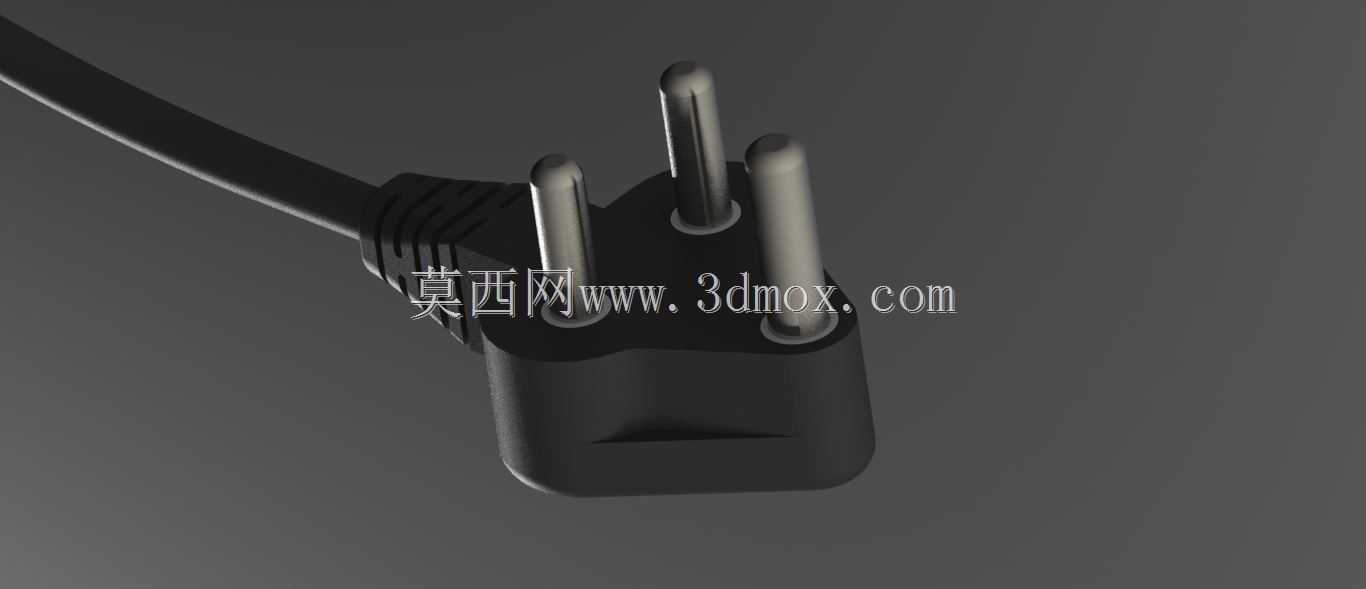

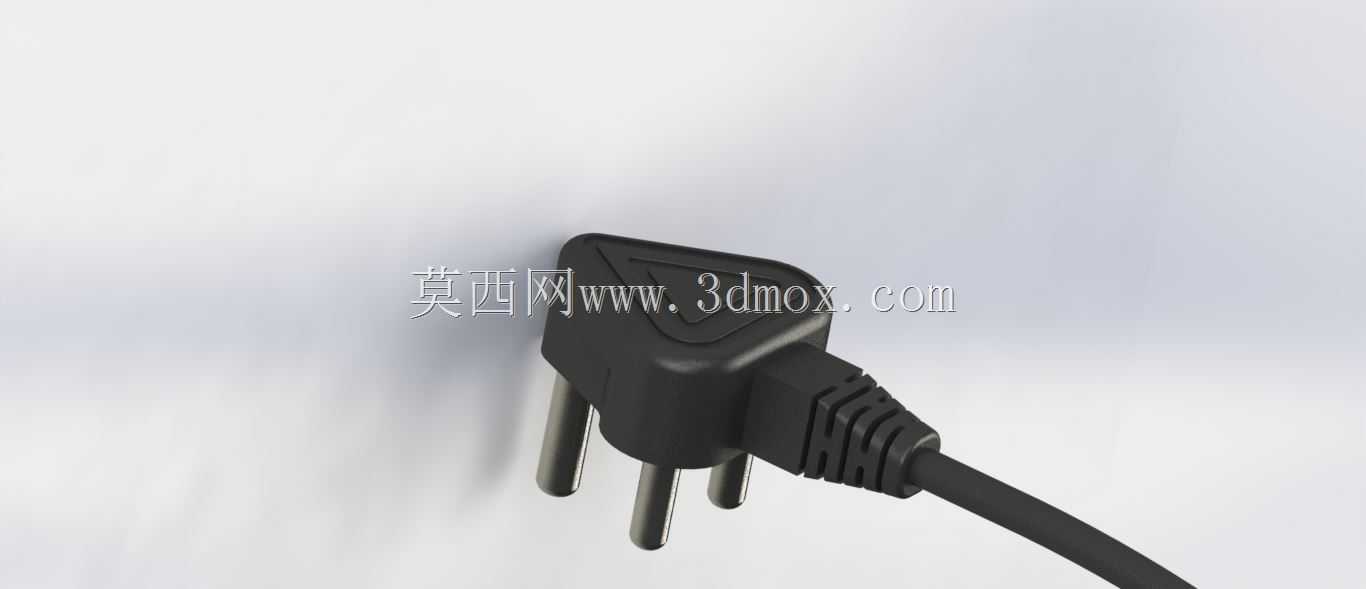

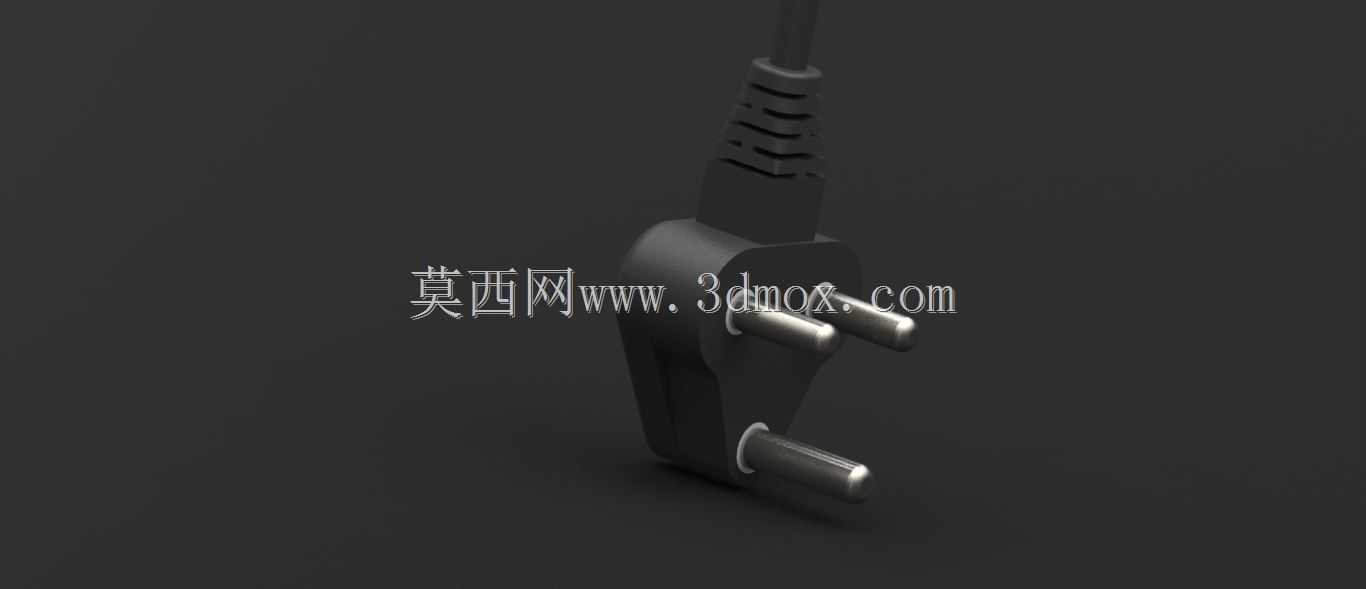

日常家用场景里，这类三极供电插头是小功率家电与墙面取电端口实现可靠电气连接的核心部件，常见于台式电脑、电饭煲、电热水壶等需要接地防护的民用电器末端，承担火线、零线、接地保护线三路导体的导通与物理固定作用，相比两极插头多了一路接地通路，能在电器内部绝缘失效时将漏电流导入接地端，避免使用者发生触电风险。从结构设计逻辑来看，插片的排布采用三角错位布局，三个圆柱形插片的中心距严格匹配国标墙面插座的插孔间距，插片根部做了圆弧过渡的注塑包胶，既可以避免插片根部反复弯折后出现应力断裂，也能在插入插座时形成限位，防止插头过度插入导致插片根部的导线绝缘层被挤破。插头本体的握持区域做了内凹的防滑曲面，手指插拔施力时能贴合指腹轮廓，不需要过度用力就能完成插拔动作，出线位置的防弯折护套做了多道环形凹槽结构，允许电源线在一定角度范围内弯折，不会因为日常使用中反复拉扯、弯折导致护套内部的线芯出现断股。设计过程中需要重点控制插片的同轴度与伸出长度，插片的圆柱度公差要控制在合理范围内，避免插入插座时出现卡滞或者接触不良的问题，插片与内部接线端子的连接采用压接工艺，压接位置完全包裹在注塑本体内部，不会出现导体外露的风险。安装边界层面，插头本体的最大外轮廓尺寸要适配常规墙面插座的凹陷安装位，插入后插头背部与墙面的间隙控制在合理范围，不会因为插头本体过厚导致家具无法贴墙摆放，插片的伸出长度既要保证插入插座后能与内部铜夹片形成足够的接触面积，也要避免插片露出过长导致误触风险。出线口的孔径要匹配常规三芯护套线的外径，注塑成型时护套与线缆外被形成紧密贴合，既可以防止水汽、灰尘从出线位置进入插头内部，也能提升线缆的抗拉扯能力，日常使用中即使受到一定程度的轴向拉力，也不会将内部导线从接线端子上拉脱。插片的表面做了镀镍处理，既能提升导体的抗氧化能力，长期使用不会因为氧化层增厚导致接触电阻变大、插头发热，也能提升插片的表面硬度，反复插拔后不会出现过度磨损导致接触间隙变大。插头本体的绝缘材料选用阻燃级工程塑料，在出现异常发热、打火的情况时不会持续燃烧，能有效降低电气火灾的风险，材料的抗冲击性能也满足日常使用中的跌落、磕碰要求，不会因为意外掉落出现壳体开裂露出内部带电部件的情况。
