树莓派X857 mSATA存储扩展适配组件

在嵌入式开发、小型边缘计算节点搭建的场景里，树莓派本身的板载存储往往难以满足大容量数据存储、高速读写的需求，这款适配组件正是为解决这一实际工程痛点设计，可直接搭配树莓派Pi4主板使用，实现mSATA接口固态硬盘的直连扩展，无需额外占用USB接口资源，避免外接存储带来的走线杂乱、连接稳定性不足的问题。

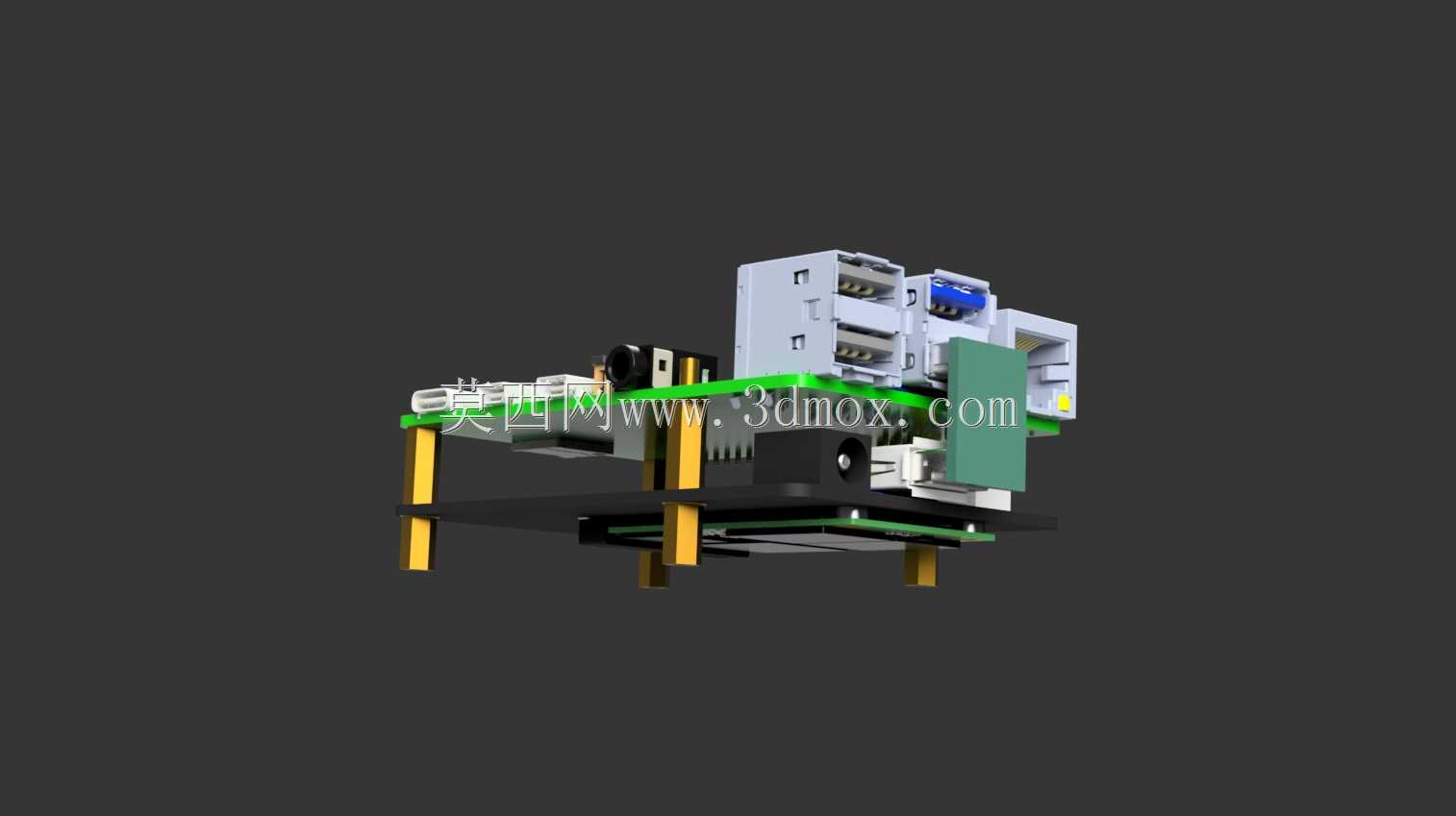

从实际装配逻辑来看，整套组件包含间隔支撑柱、USB接口固定支架、X857扩展基板以及对应SSD安装位，所有结构件的安装孔位完全匹配树莓派Pi4的板载安装孔公差，支撑柱采用等高度设计，装配完成后上下板之间预留足够的散热间隙，不会出现板卡挤压、元器件干涉的问题。USB支架的设计专门对应板载USB接口的伸出位置，可将扩展板的USB连接端精准对位到主板接口，避免长期使用过程中接口偏移、接触不良的情况，同时对接口连接处起到结构强化作用，减少插拔外力对主板焊盘的损伤。

设计过程中优先考虑了堆叠装配的空间利用率，整套组件采用分层堆叠的安装方式，从下到上依次为树莓派主板、间隔支撑层、X857扩展板、mSATA固态硬盘，横向尺寸完全控制在树莓派主板的边界范围内，不会额外增加设备的横向占用空间，可直接适配常规的树莓派通用外壳安装尺寸，无需对外壳进行二次裁切改造。固态硬盘安装位设置了对应的固定螺柱，可兼容全尺寸mSATA接口SSD，安装后SSD表面与扩展板之间预留1.5mm左右的间隙，避免元器件贴装导致的短路风险，同时也能形成自然的空气流通通道，带走存储芯片工作时产生的热量。

在实际项目应用中，这类适配组件可用于搭建小型NAS存储节点、本地数据采集终端、离线边缘计算设备，相比外接U盘或者移动硬盘的方案，板载直连的存储方式抗振动性能更强，可适应工业现场、车载移动等存在持续振动的使用场景，不会因为振动出现存储连接断开、数据丢失的问题。结构设计上没有多余的冗余特征，所有支撑结构都做了圆角处理，避免装配过程中划伤板卡表面的阻焊层，所有安装孔位都做了沉台设计，螺丝锁紧后螺帽不会突出板件表面，不会影响上层组件的平贴安装。整套组件装配完成后整体结构紧凑，各个接口位置都与主板原生接口对齐，不会遮挡HDMI、网线、电源等常用外接接口，不影响树莓派本身的外接扩展能力，用户可根据实际需求继续叠加其他功能扩展板，不需要对现有结构进行额外修改。
