工业逆流式圆形玻璃钢冷却塔结构

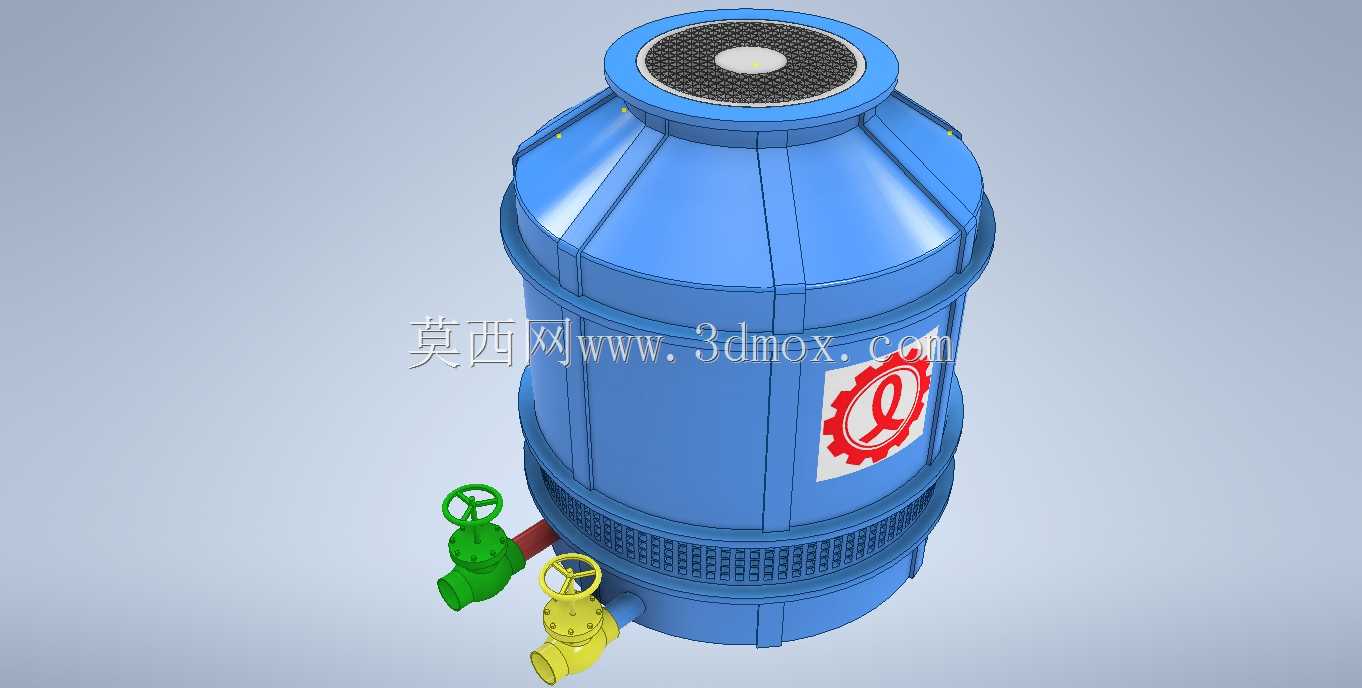

这款圆形逆流式冷却塔的三维结构，完整还原了工业循环水散热场景下的设备实体形态，在暖通空调、化工循环、注塑生产、电力辅机等场景中，这类设备都是循环水系统的核心散热终端，负责把携带工艺余热的循环水通过气水接触换热，把热量传递给空气并排至大气，让水温回落至工艺要求的进水区间，保障前端换热设备、生产机组的运行温度稳定。从结构设计逻辑来看，整体采用上窄下宽的圆台形筒体布局，顶部设置带防护格栅的出风口，内置风机安装位的结构预留，筒体中段为淋水填料与布水系统的容纳空间，下部设置进风栅结构，侧面预留的进出水接口分别匹配不同管径的管路连接需求，接口处配置的手动阀门可实现管路通断、流量调节的操作功能，筒体表面的标识位预留也符合工业设备的标识安装规范。做三维建模时，这类设备的外形尺寸需要严格匹配选型样本的安装边界：筒体的最大外径决定了混凝土基础的浇筑尺寸，底部支脚的孔位间距直接对应基础预埋螺栓的定位参数，侧面进出水口的中心高度需要和现场循环水管路的标高对齐，避免管路安装出现错位、强行对接产生应力的问题；顶部出风口的直径、出风角度也需要和现场的排风空间匹配，避免热空气回流影响散热效率。不同于方形横流塔的结构，圆形逆流塔的筒体采用玻璃钢模压分片拼接的设计思路，建模时还原了分片拼接的加强筋结构，既保证筒体的结构强度，也能降低设备自重，减少基础承载负荷；下部的进风栅采用倾斜百叶的结构形式，既可以让外部空气均匀进入塔内和淋水逆向接触换热，也能阻挡大体积杂物进入塔内堵塞填料，侧面的阀门布局按照操作侧预留了足够的操作空间，日常运维时不需要额外搭设操作平台即可完成阀门启闭操作。在设备选型阶段，这类三维模型可以直接导入厂区布局总图，校验设备和周边建筑、管路的净距是否符合规范要求，也能模拟管路走向，提前预判安装干涉问题；对于结构设计从业者来说，模型还原的筒体壁厚、加强筋分布、接口补强结构，也能为同类型散热塔的结构优化提供参考，尤其是不同流量规格下的筒体直径变化、填料层高度配比，都可以基于这个基础模型做参数化调整，快速适配不同散热负荷的项目需求。
