工业用钣金结构储柜机箱三维设计

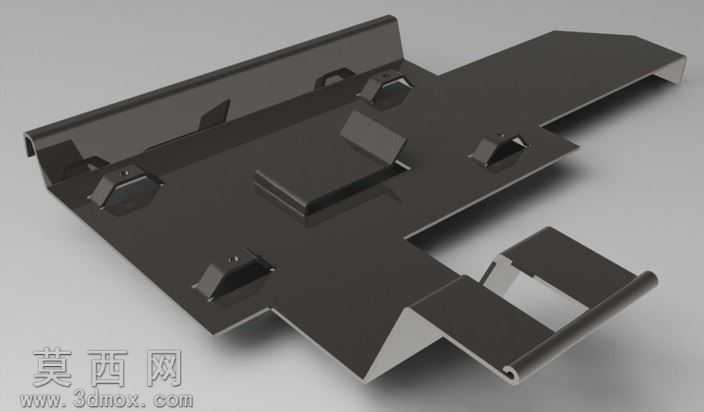

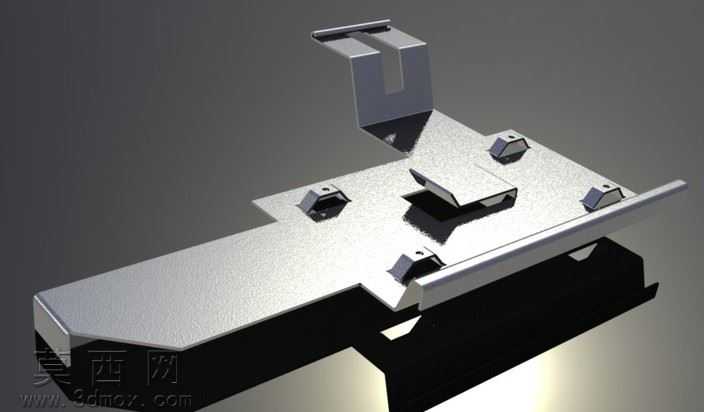

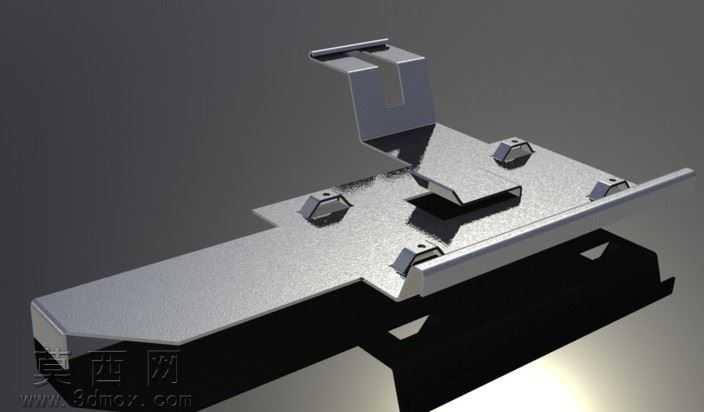

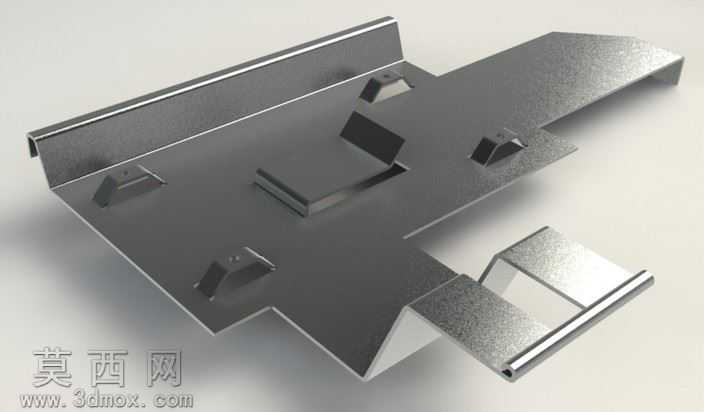

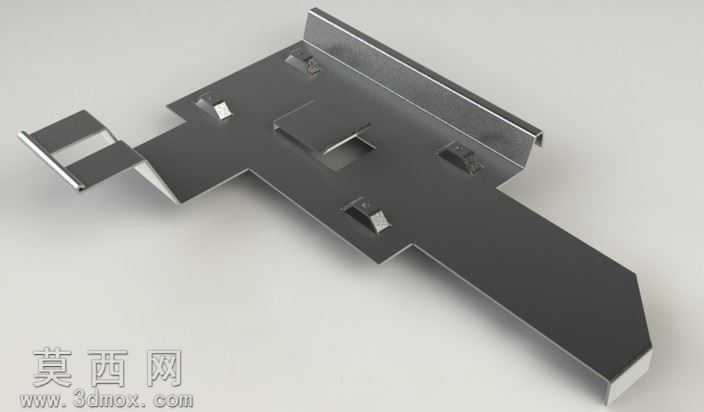

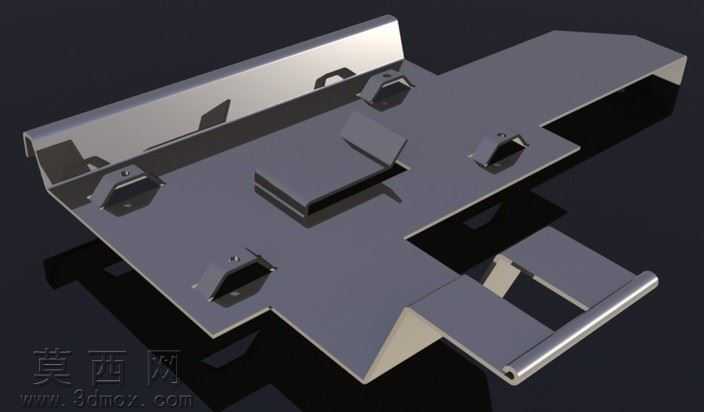

本作品为工业场景使用的储柜机箱钣金结构三维模型，建模过程严格遵循钣金加工工艺规范，依托主流三维设计软件完成全参数化建模，所有特征均可追溯编辑，适配实际生产的折弯、冲压、裁切工序要求。模型整体采用一体化钣金折弯成型设计思路，主体基板通过多次精准折弯形成围合支撑结构，折弯处预留标准工艺圆角，避免应力集中同时匹配钣金加工的折弯刀具参数，保证生产环节的可制造性。模型表面设置了多组一体化冲压成型的定位凸台、卡扣卡槽与安装支座，所有凸起结构均与基板为同一钣金实体，无需额外拼接零件，既提升了机箱整体结构强度，也减少了后续装配的零件数量，降低生产装配成本。在材质表现上，渲染阶段采用了哑光镀锌钢板材质，还原工业钣金件的真实金属质感，表面设置细微的磨砂纹理与均匀的金属反光特性，精准呈现冷轧镀锌板材经过冲压加工后的表面状态，边缘处做了细微的倒角高光处理，模拟钣金裁切折弯后的边缘工艺效果，渲染光影采用柔和的工业产品展示布光，多角度呈现结构细节的同时避免过度反光遮挡结构特征。结构设计上充分考虑储柜机箱的实际使用需求，主体平面预留了充足的元器件安装空间，侧边的翻边结构既提升了整体钣金的抗形变能力，也为后续与柜体其他部件的连接预留了安装位，多处冲压成型的卡扣结构可实现内部元器件的快速卡接固定，无需额外焊接或螺丝固定，提升装配效率；前端延伸的折弯挂耳结构可实现机箱在储柜内部的快速挂载安装，定位凸台的位置公差严格控制在工业通用安装标准范围内，可适配常规工业储柜的安装尺寸。建模过程中对所有钣金特征的展开系数做了预设，可直接生成符合生产要求的钣金展开下料图，所有折弯角度、冲压深度均符合常规钣金加工的设备能力范围，无需特殊定制刀具即可完成生产，兼具设计合理性与生产实用性。
