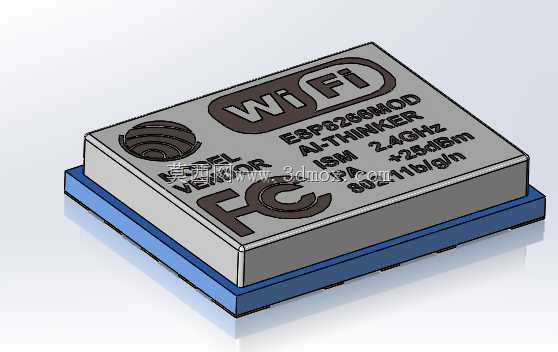

ESP8266 ESP-06型2.4G无线收发模块结构设计

这款2.4G无线收发模块的三维结构设计，完全围绕嵌入式物联网场景的实际装机需求展开，建模过程中优先考量了板载集成时的安装干涉问题，所有外形尺寸均参照实际量产模块的实物测绘参数还原，可直接用于整机结构的堆叠校验、PCB布局的空间预留，以及外壳开孔的位置匹配。从实际工程应用来看，这类模块常被嵌入智能家电主控板、工业数据采集终端、小型物联网传感节点中，负责实现设备与路由、设备与设备之间的802.11b/g/n协议无线数据传输，替代传统有线串口通讯的布线限制，在智能家居改造、工业现场零散点位数据上传、小型消费电子联网升级场景中应用极广。建模时特意还原了模块的层叠结构：底部蓝色部分为硬质PCB基材，边缘预留的半孔焊盘位置完全对应实际量产件的引脚定义，结构设计人员在做整机布局时，可直接依托该模型确认焊盘与周边元器件的安全间距，避免出现焊接干涉、信号屏蔽距离不足的问题；上部金属屏蔽罩的外形、表面丝印的标识位置均做了还原，屏蔽罩的边角做了微小的倒角处理，建模时没有忽略这一细节，能避免结构装配时屏蔽罩边角刮擦周边导线或绝缘件的问题。设计过程中没有做多余的结构简化，模块整体厚度控制完全匹配实际器件的标称尺寸，在做超薄类消费电子结构设计时，可直接用该模型校验整机内部的堆叠高度，避免出现外壳合模后挤压模块、导致屏蔽罩变形影响射频性能的问题。模块的安装边界完全按照SMD表贴器件的实际占用空间划定，建模时预留了焊接工艺需要的周边避让空间，结构工程师在做PCB限位结构、外壳内部定位筋设计时，可直接提取模型的外轮廓作为参考，不需要额外预留冗余空间，能有效压缩整机的内部空间占用。从功能特性的结构匹配来看，模型还原了模块的整体方正外形，没有突出的外接元件，适合在紧凑的设备内部空间贴装，不管是水平贴装在主控PCB表面，还是通过排针垂直插接使用，该模型都能准确反映不同安装姿态下的空间占用情况，方便设计人员提前评估不同安装方式对整机内部走线、信号传输路径的影响。
