抓斗用铰接式液压油缸结构设计

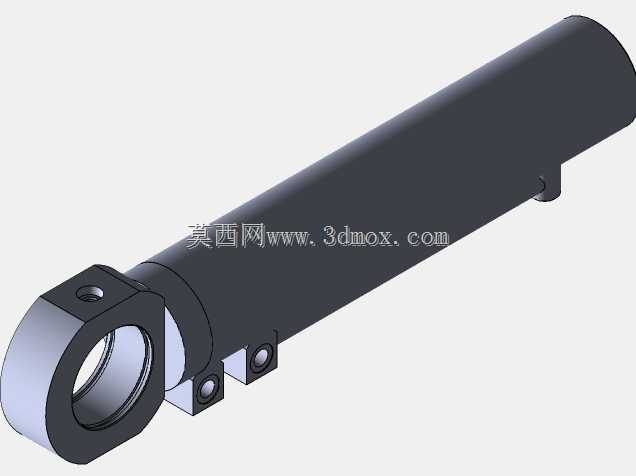

　　在散货装卸、工程抓取类设备的执行端，这类带单耳铰接结构的油缸是抓斗开合动作的核心驱动部件，常见于港口抓斗卸船机、挖掘机抓斗、废钢抓取设备、林木抓具等作业场景，负责将液压系统的压力能转化为直线往复的机械推力，驱动抓斗瓣完成闭合抓取、张开卸料的动作循环，其工作可靠性直接决定抓斗的抓取力保持能力与作业效率。从结构设计逻辑来看，该油缸采用缸筒尾部一体式单耳铰接、杆端耳环连接的安装形式，这种双铰接的安装方式可以适配抓斗开合过程中存在的小角度摆动偏差，避免安装同轴度误差带来的侧向附加载荷，减少杆端密封件的偏磨风险，延长油缸的无故障工作周期。缸体侧面预留的两组油口接口，分别对应油缸的无杆腔与有杆腔进回油通道，

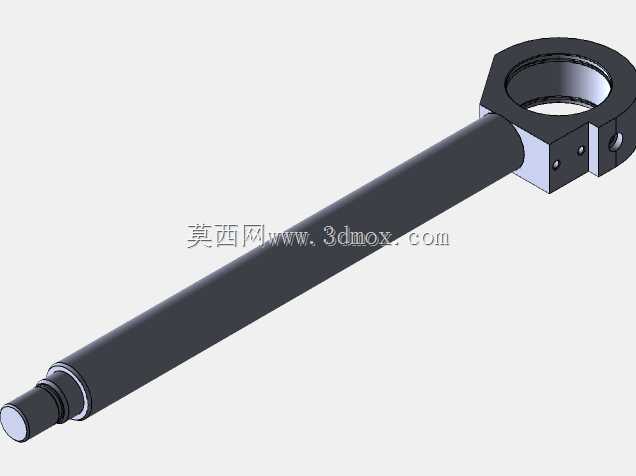

　　接口位置的布局充分考虑了抓斗臂架内部的管路走线空间，避免油缸在全行程伸缩过程中与周边结构件、液压管路发生运动干涉。杆端的铰接耳环内孔预留了轴套安装位，实际装配时会镶嵌自润滑铜套或者关节轴承，既可以降低铰接销轴的转动磨损，也能补偿抓斗作业过程中产生的径向冲击力，避免冲击载荷直接传递到活塞杆表面造成杆体拉伤。缸筒外壁靠近杆端的位置设置了两个带内螺纹的安装凸台，用于固定管路支架或者行程检测传感器的安装座，方便后期加装位移传感器来实时反馈油缸的伸缩行程，实现抓斗开合度的精准控制，适配自动化装卸作业的定位需求。从安装边界尺寸来看，该油缸的最短安装距是抓斗完全闭合状态下的两铰接点中心距，设计时需要匹配抓斗连杆机构的死点位置，

　　确保油缸伸出至最大行程时抓斗瓣完全张开，缩回至最小行程时抓斗瓣闭合到位且能输出足够的抓取锁紧力，不会出现行程不足导致抓斗漏料、或者行程超量造成机构顶死的问题。缸体外径的设计充分考虑了臂架上的安装套筒空间，确保油缸可以顺利穿入抓斗臂的预留安装腔，不会出现外径过大无法装配的情况。在功能特性上，这类抓斗作业油缸需要耐受频繁的冲击载荷，因此缸筒材料通常选用高强度无缝钢管调质处理，内孔做珩磨加工保证表面粗糙度与尺寸精度，降低活塞密封的摩擦阻力；活塞杆表面会做淬火加镀铬处理，提升表面硬度与耐磨耐腐蚀性能，适配港口、矿山等多粉尘、高湿度的恶劣作业环境。密封结构采用多道组合密封形式，既有负责高压保压的主密封，也有阻挡外部粉尘进入缸内的防尘密封，

　　还有缓冲结构来吸收活塞运动到行程端点时的撞击力，避免高压冲击造成密封件损坏。设计过程中需要反复校核油缸的屈曲稳定性，尤其是油缸全伸状态下承受最大抓取载荷时，杆体的抗弯强度要满足安全系数要求，避免大负载下活塞杆出现弯曲变形；同时还要核算铰接耳的局部挤压强度，确保耳环部位在最大拉力作用下不会出现开裂、变形等失效问题。油道的通径设计匹配油缸的运动速度需求，保证抓斗开合动作的响应速度满足作业节拍要求，不会因为通径过小造成节流发热、动作迟缓的问题。实际选型匹配时，需要结合抓斗的额定抓取重量、连杆机构的力臂比来确定油缸的缸径与杆径，确保系统额定压力下油缸输出的推拉力可以克服物料阻力、机构摩擦阻力，完成可靠的抓取动作，同时还要预留足够的力值裕度，应对抓取大块物料时的冲击过载。
