工程车辆抓斗用铰接式液压油缸结构

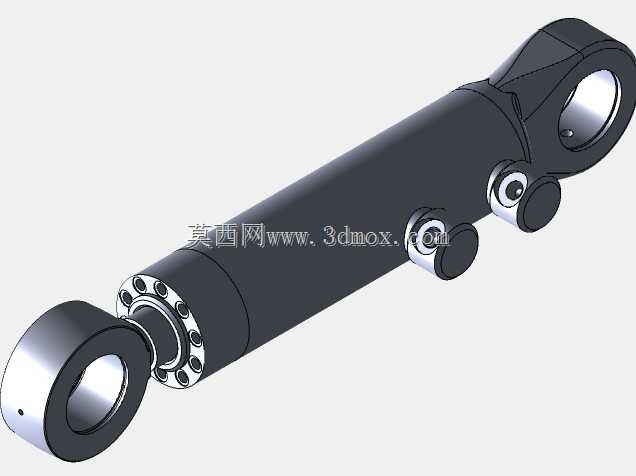

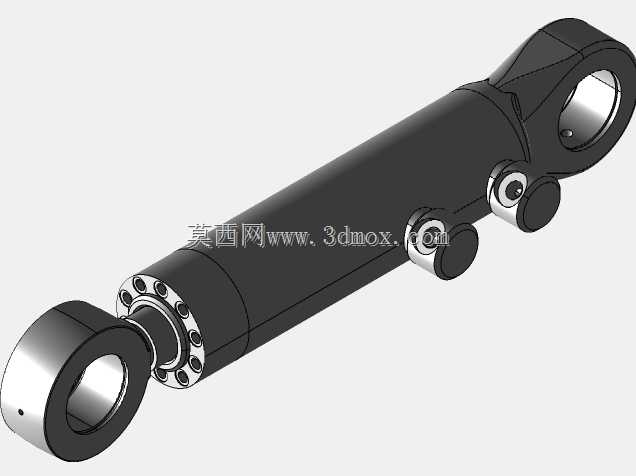

　　在散货装卸、废钢抓取、林木转运这类工程作业场景里，抓斗作为作业属具的核心执行端，每一次开合、负载保持的动作都依赖配套液压油缸的稳定输出，这款抓斗油缸就是针对这类重载、偏载频发的作业工况做的结构适配。不同于常规直线往复用的标准油缸，这款油缸两端都采用了铰接耳环结构，缸头端的耳环直接对接抓斗的动颚铰接点，缸底端的耳环则固定在抓斗的固定架安装位上，安装时需要保证两个耳环的铰接孔轴线平行度控制在0.1mm/m以内，避免作业过程中出现侧向别劲，导致密封件偏磨、活塞杆拉伤的问题。从结构设计上看，这款油缸的缸筒采用了无缝厚壁钢管加工，外圆做了发黑防锈处理，缸筒靠近无杆腔的位置集成了两个油口，分别对应油缸的伸出、缩回控制油路，

　　油口的安装面做了锪平处理，适配标准铰接管接头的安装密封，不需要额外加装过渡接板就能完成管路对接。活塞杆表面做了高频淬火加硬铬镀层处理，硬度达到HRC58以上，镀层厚度控制在0.03-0.05mm区间，能抵御作业过程中飞溅的砂石、金属碎屑的刮擦，避免活塞杆表面出现划痕导致内泄、外漏的故障。缸头位置的导向套采用了铜合金加复合密封的结构，除了常规的斯特封、格莱圈组合密封之外，还额外加装了防尘圈和缓冲环，在抓斗快速开合、带载启停的工况下，缓冲环能吸收活塞杆换向时的液压冲击，避免高压油直接冲击密封件导致密封失效，防尘圈则能刮除活塞杆回缩时带回来的泥沙、灰尘，防止杂质进入缸筒内部污染液压油、拉伤配合面。在安装边界上，这款油缸的全伸长度、

　　全缩长度是匹配对应吨位抓斗的开合行程设计的，选型时需要核对抓斗最大开合角度对应的油缸行程，避免出现油缸伸出行程不足导致抓斗无法完全张开，或者缩回行程不足导致抓斗闭合不严、漏料的问题；两个铰接耳环的内孔尺寸适配标准规格的铰接销轴，安装时销轴需要加注润滑脂，配合带防尘盖的轴套使用，减少铰接位置的转动磨损，延长铰接点的使用寿命。实际作业过程中，这款油缸需要承受抓斗抓取物料时的偏载冲击力，所以缸筒和端盖的连接采用了法兰螺栓锁紧结构，螺栓按照预紧力矩要求对角紧固，能承受大负载下的轴向拉力，避免端盖被高压油顶出的故障；缸体侧面预留的传感器安装位，可以根据需求加装行程传感器，实时反馈油缸的伸缩位置，实现抓斗开合度的精准控制，

　　适配自动化装卸作业的需求。不同于设备上的其他液压元件，抓斗油缸的工作环境往往是多粉尘、高湿度、甚至有腐蚀性物料的场景，所以所有外露的金属部件都做了对应的防腐处理，油口位置在未接管路时都配有防尘堵，避免运输、安装过程中杂质进入缸体内部。在做三维建模的时候，这款油缸的所有配合尺寸都按照实际加工公差做了对应设置，铰接孔的同轴度、活塞杆和缸筒的同轴度都做了几何公差约束，装配时可以直接模拟油缸的全行程伸缩动作，检查和抓斗其他结构件的运动干涉情况，不需要额外调整尺寸就能直接用于整机的虚拟装配验证，也能直接导出工程图用于生产加工。
