带全零件结构的奥卡水泵爆炸展示模型

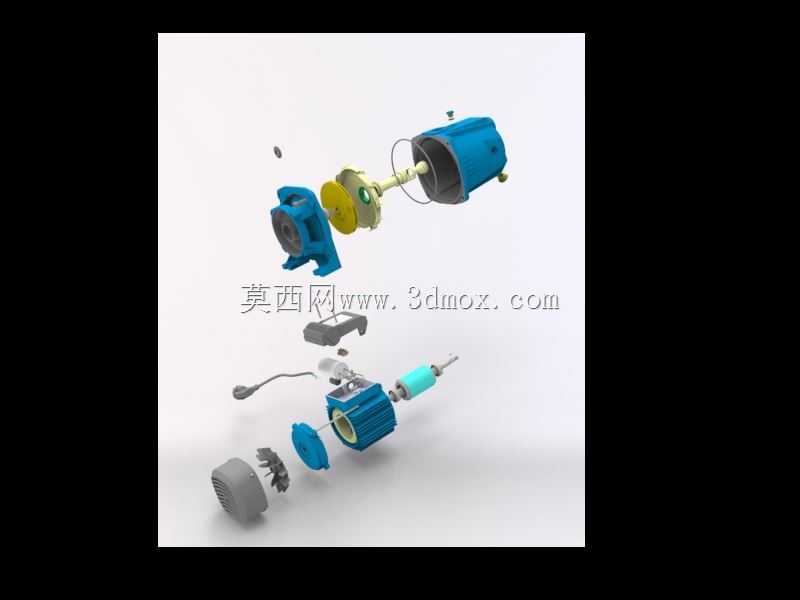

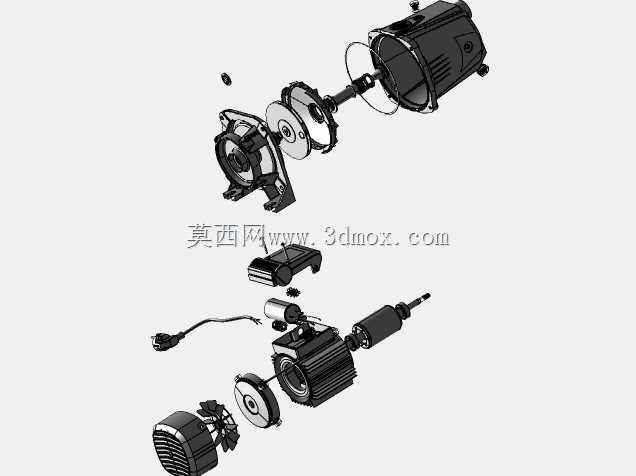

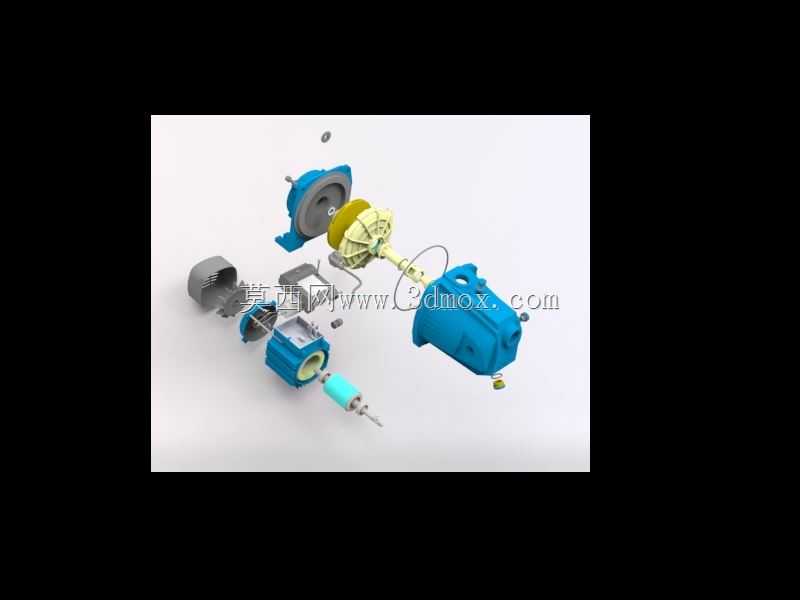

这款奥卡泵的三维结构模型采用爆炸视图呈现所有组成零件，能让结构设计人员清晰看到每一个部件的装配位置与配合关系，在民用供水、工业循环水输送、小型暖通系统增压等场景中，这类泵是核心的流体输送部件，日常选型与结构优化时，拆解视图能帮工程师快速理清内部流道与动力传递的路径。从功能特性来看，该泵的动力端与泵腔端采用分体式装配设计，叶轮与电机轴通过联轴器直连，减少了传动环节的功率损耗，泵壳的流道做了圆弧过渡处理，能降低流体在腔体内的紊流损失，提升输送效率。设计过程中，首先确定了泵的额定流量与扬程对应的叶轮尺寸，再反向匹配适配的动力端功率，所有密封件的安装槽位都预留了标准件的装配公差，端盖与泵体的连接螺栓孔位做了等距圆周排布，既保证装配后的密封压紧力均匀，也方便现场维护时的拆装操作。从安装边界来看，泵体底部的安装脚座预留了标准螺栓过孔，孔位间距适配常见的混凝土基础与型钢支架安装尺寸，进出水口采用标准法兰连接规格，能直接对接同管径的工业输水管道，不需要额外做转接件设计。模型中单独拆分出的密封垫片、叶轮锁紧螺母、轴承端盖等细小零件，能帮助刚接触泵类设计的人员理解易损件的更换逻辑，在做设备维护培训时，这类全拆解的结构模型也能作为直观的教具，让运维人员快速掌握泵体的拆装顺序，避免现场维修时出现零件错装、漏装的问题。做结构校核时，通过这个爆炸模型可以快速检查每个零件的运动干涉情况，比如叶轮转动时与泵壳内壁的间隙是否符合设计要求，联轴器的同轴度调整空间是否足够，轴承位的润滑通道是否能覆盖到所有摩擦面，这些细节在整机装配视图中很难快速排查，而爆炸视图能把每个配合面的位置关系清晰展现出来，大幅提升结构校核的效率。
