电脑CPU分体水冷头散热流道结构设计

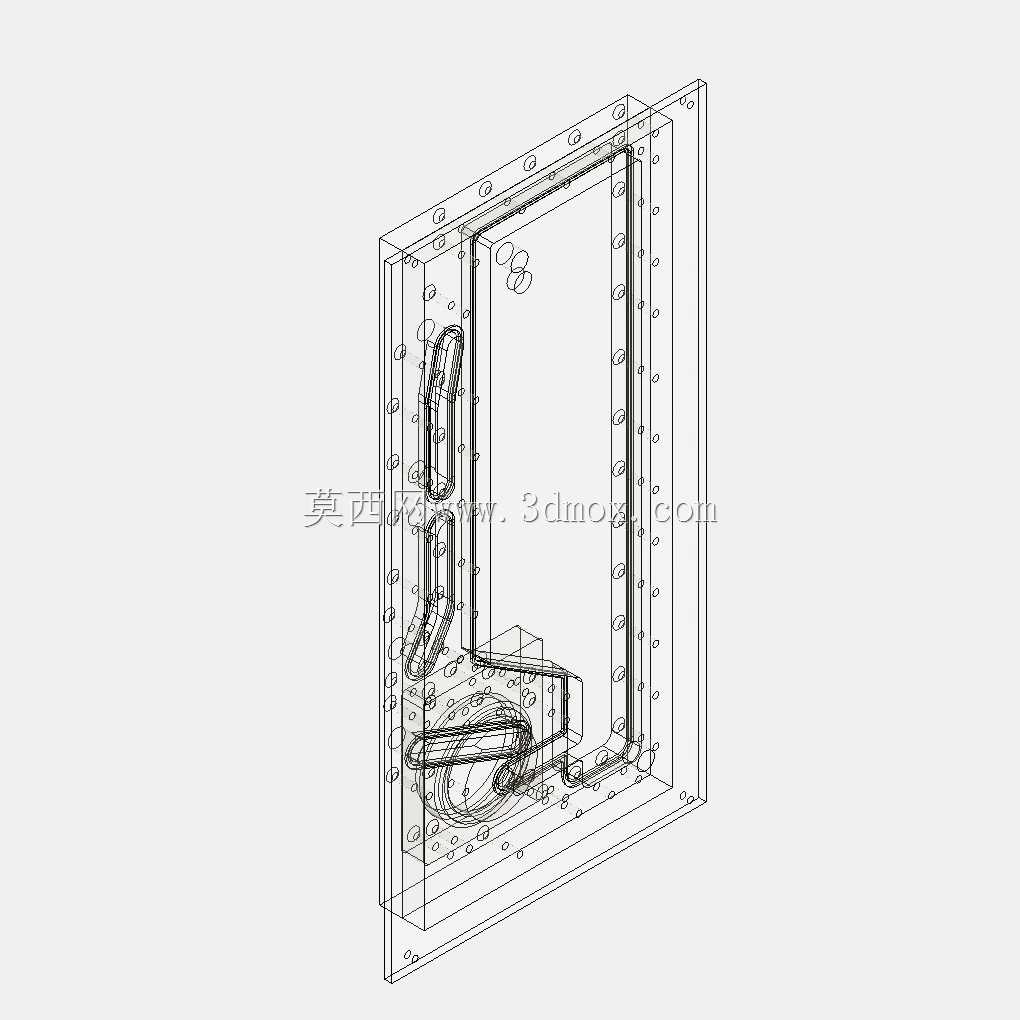

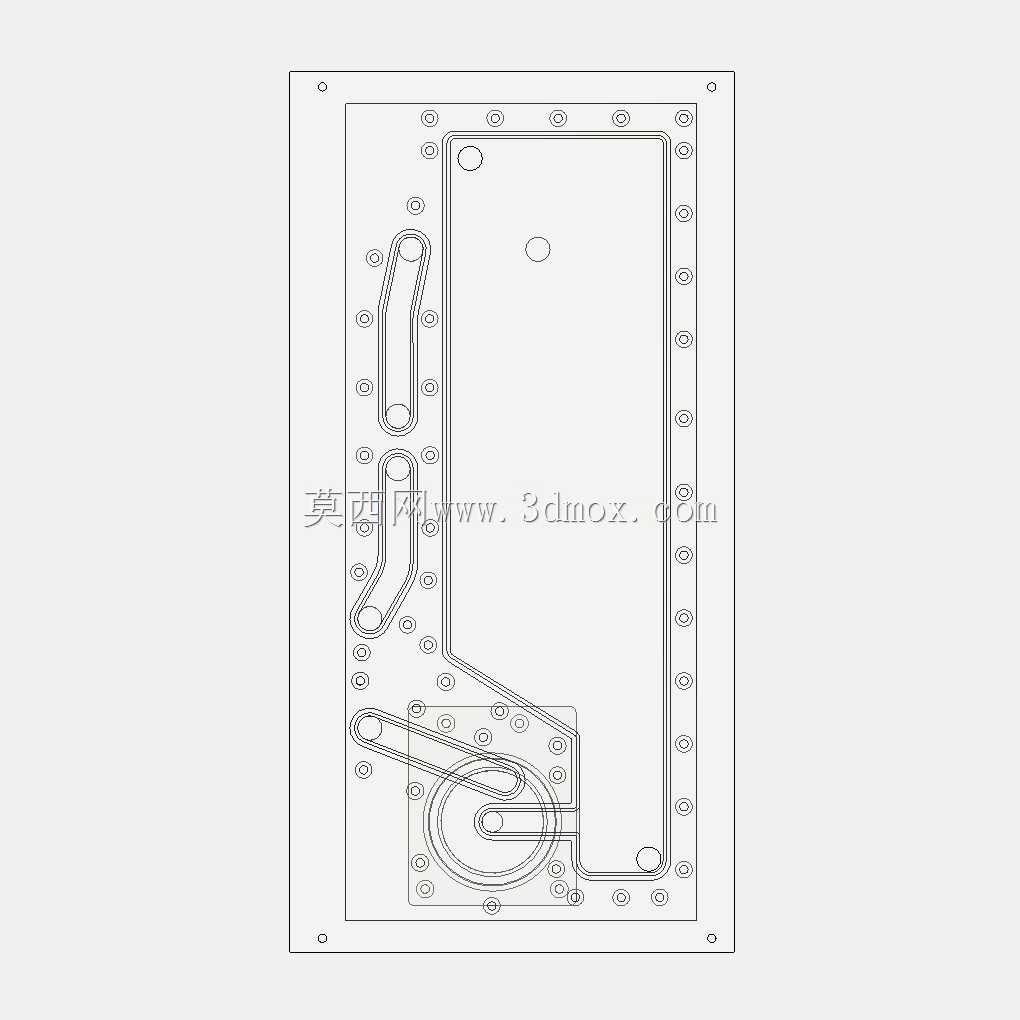

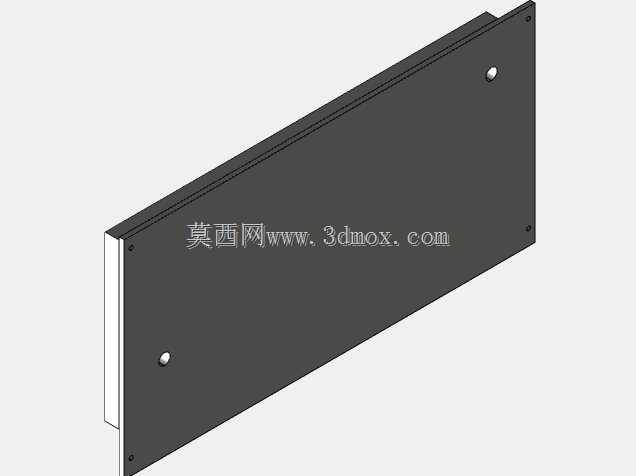

该结构为适配多型号主板的CPU分体式水冷头散热基座，核心应用于高端台式DIY装机、超频主机的散热系统搭建场景，直接承担CPU核心热量向冷却液传导的关键作用，是分体水冷回路中与发热源直接接触的核心换热部件。设计阶段优先考虑安装兼容性，整体基座采用矩形薄型结构，外轮廓预留多组对称安装孔位，可覆盖多款主流消费级主板的CPU扣具安装孔距，安装时无需额外修改主板原有扣具结构，可直接匹配对应规格的背板与固定螺丝完成装配，基座底面为高精度平面设计，可保证与CPU顶盖的充分贴合，减少接触热阻。流道设计采用多回路并联弯折结构，在基座内部规划了多段连续弯折的冷却液通道，进水端设置分流结构将冷却液均匀分配至各支流道，覆盖CPU核心的主要发热区域，流道走向避开基座边缘的安装孔位与密封槽位置，保证密封结构的完整性，避免冷却液渗漏风险；其中靠近基座一侧的流道做了延伸弯折设计，可兼顾CPU周边供电模块区域的辅助散热，适配高负载超频场景下主板供电区域的散热需求。设计过程中未对流道做数控加工工艺的最终定型，预留了工艺调整空间，实际生产时可根据加工设备的精度特性，调整流道的弯折圆角与内壁粗糙度参数，保证冷却液在流道内的流速均匀，避免出现流动死区导致局部热量堆积。基座边缘预留了标准的水冷管接头安装位，可匹配常规规格的硬管、软管快拧接头，接入分体水冷回路时无需额外改装接头结构，密封槽采用连续闭环设计，可匹配常规规格的密封胶圈，装配后可承受常规水冷回路的工作压力，不会出现渗漏问题。整体结构的厚度控制在常规水冷头的通用尺寸范围内，不会与主板周边的内存插槽、显卡PCIe插槽产生安装干涉，可适配多数中塔、全塔机箱的CPU区域安装空间，满足不同装机方案的空间适配要求。
