600×900规格平板式换热装置结构设计

　　在工业流体换热场景中，平板式换热结构凭借紧凑的布局、较高的换热效率，广泛应用在暖通配套、工业制程冷却、小型液冷系统等工况中，这款600×900mm规格的平板换热装置，正是面向中等换热负荷场景开发的结构方案。从实际使用场景来看，这类换热装置既可以独立作为液冷回路的核心换热单元，配套数据中心机柜液冷、工业设备冷却回路使用，也可以集成在成套温控设备内部，作为冷热流体交换的核心组件，适配不同温度区间的流体换热需求，相比传统管壳式换热结构，同换热效率下平板结构的占地空间更小，安装排布的灵活性更高，适合对安装空间有严格限制的设备集成场景。

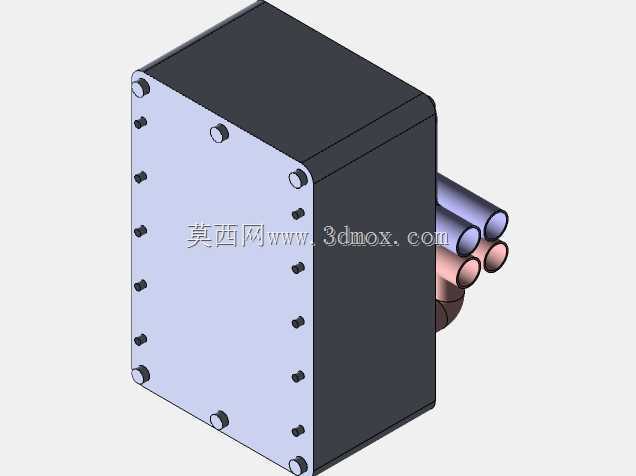

　　从功能特性来看，该换热装置内部容积约为60升，可容纳足够流量的换热介质在腔体内流动，通过平板结构的大面积导热壁面实现冷热介质的热量传递，装置侧部预留的多组管路接口，可分别对应冷热介质的进出通路，不同管径的接口设计可适配不同流量的介质回路，满足不同换热功率下的介质通流需求。装置端板采用周向均匀布置的紧固件进行密封锁紧，可保证腔体在额定工作压力下的密封可靠性，避免换热介质出现渗漏问题，端板与主体腔体的配合面可根据实际使用需求加装密封垫片，适配不同介质的密封兼容性要求。

　　在设计思路上，该结构采用模块化的拆分逻辑，建模过程中将杆类紧固件与板类主体结构做了独立的特征拆分，方便后续设计人员根据实际工况调整参数：比如可以根据工作压力等级调整紧固件的规格与排布数量，根据换热功率需求调整内部流道的结构形式，也可以根据安装空间的限制调整接口的朝向与位置，无需对整体模型做大规模的特征重构，可有效缩短二次设计的周期。建模过程中预留了足够的参数调整空间，板件厚度、紧固件间距、接口尺寸都可以通过特征参数直接驱动修改，适配不同参数系列的同类型产品开发需求，避免重复建模的冗余工作。

　　从外形尺寸与安装边界来看，该装置主体外形为规整的长方体结构，600×900mm的端面尺寸可适配多数成套设备的内部安装空位，装置整体的外轮廓无突出的异形结构，安装时可直接通过端板预留的安装孔位做固定，也可以通过侧边的支架做壁挂或架装固定，安装方式灵活。侧部伸出的管路接口预留了足够的管路安装操作空间，现场配管时无需额外预留过多的操作空位，可有效压缩整套换热回路的安装占地。需要注意的是，该结构方案暂未分配具体材料属性，设计人员在实际应用时，可根据换热介质的腐蚀特性、工作温度与压力等级，选择对应的板材与紧固件材料，比如常规水介质换热可选用普通碳钢做表面防腐处理，腐蚀类介质可选用不锈钢材质，有轻量化需求的场景也可选用铝合金材质搭配对应的密封方案，材料选择的适配空间较广。

　　对于结构设计从业者来说，该模型可作为同规格平板换热装置的基础结构框架，在此基础上细化内部流道、密封结构、安装支架等细节，快速完成整套产品的结构开发；对于设备选型人员来说，可通过该模型直观核对装置的安装尺寸、接口位置，提前完成成套设备的布局排布，避免选型阶段出现尺寸干涉问题。这类平板换热结构的设计核心是在保证密封可靠性与换热效率的前提下，尽可能压缩装置的整体体积，该方案的结构布局刚好平衡了加工工艺性与安装便利性，端板的紧固件排布兼顾了密封受力均匀性与装配操作空间，侧部接口的排布也符合常规管路配管的操作习惯，可直接落地到实际产品的结构开发中，减少前期方案验证的时间成本。
