20U标准19英寸设备安装机架结构设计

在中小规模数据中心、企业弱电间、实验室测试工位这类场景里，机架类承载结构的选型往往需要平衡承重冗余、安装便捷性与现场改造适配性，这款20U容量的机架正是针对这类非超大规模部署场景设计的承载结构。从实际安装边界来看，其内部净安装高度对应20U标准机架单位，合计35英寸，完全兼容标准19英寸机架式IT设备、工业网络交换机、测试仪器的安装孔位要求，不会出现非标机架常见的设备卡装、孔位错位问题。

结构设计上采用了复合材质搭配的思路，外部框架选用实木材质做主体支撑，并非全金属焊接结构，这种设计的考量点在于现场部署时的灵活调整性——木质构件可以根据现场墙面、走线槽的实际位置做现场裁切、打孔微调，不需要动用金属切割、焊接设备，对于没有专业金工加工条件的弱电施工团队非常友好，组装时仅需常规五金连接件即可完成整体拼接，单人即可完成组装作业，不需要额外吊装辅助。内部承载核心采用金属导轨结构，导轨沿机架竖向立柱通长布置，导轨上的安装孔位严格遵循标准U距公差要求，每U对应的安装孔位间距误差控制在0.5mm以内，避免重型设备安装时出现孔位对不齐、设备滑入卡滞的问题。

从功能特性来看，这款机架的承重设计做了明确的分区：木质外框主要承担整体结构的抗扭、抗侧翻载荷，底部框架做了加宽处理，放置在地面时的支撑面比常规全金属开放式机架宽12%，即使在机架单侧满装设备的情况下，重心偏移量也不会超出支撑面边界，不需要额外打膨胀螺栓做地面固定，适合临时测试工位、临时布线场景的快速部署。金属导轨部分单独承担设备的竖向承重，单根导轨的额定承重可达30kg，双侧导轨配套使用时，单U位置可承载60kg的设备，完全满足常规机架式服务器、工业UPS、核心交换机的承重要求，不会出现导轨变形、设备下坠的问题。

实际应用中，这款机架除了常规的IT设备安装场景外，也可用于工业现场的工控机、工业交换机、信号采集模块的集中安装，木质框架的绝缘特性可以避免金属机架常见的设备外壳共地干扰问题，对于弱电信号传输类设备的友好度更高。安装时可以根据现场走线需求，在木质框架的任意位置开孔穿入电源线、网线，不需要提前预留固定走线孔，适配不同项目的个性化布线要求。框架的顶部和底部均预留了设备固定点位，顶部可安装理线架、散热风扇模块，底部可安装接地排、理线器，不需要额外焊接支架。

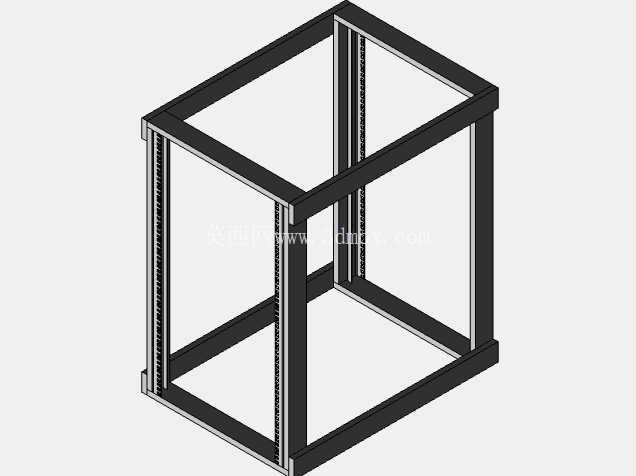

从建模细节来看，这款机架的三维模型完整还原了立柱、横梁、导轨的装配关系，导轨上的每个安装孔位都做了精确建模，木质框架的拼接榫位也做了对应结构还原，结构工程师在做机房布局规划、设备安装模拟时，可以直接调用该模型做碰撞检测，验证设备安装后的剩余空间、走线弯曲半径是否符合规范要求。需要注意的是，该机架为开放式结构，没有封闭柜门，适合部署在有门禁管理的独立设备间内，不适合无人值守的公共区域部署，若需要做防尘防护，可以在框架外侧自行加装亚克力挡板或金属网门，框架的木质构件上可以直接拧入自攻螺丝固定附加配件，不需要预先做攻丝处理。

在设备安装流程上，这款机架的设计也做了对应优化：导轨采用预固定设计，组装框架时即可同步完成导轨的水平校准，不需要在框架组装完成后再单独调整导轨垂直度，设备安装时仅需将设备两侧的安装耳对准导轨上的对应孔位，拧入固定螺丝即可完成安装，对于经常需要更换设备的测试场景，这种结构可以大幅缩短设备拆装的时间。框架的四个支脚位置预留了脚轮安装孔位，用户可以根据需要加装万向脚轮，做成可移动的设备承载架，满足实验室测试工位间设备转移的需求，加装脚轮后建议配套安装脚刹，避免设备放置时出现滑移。
