120mm规格方形轴流散热通风扇结构设计

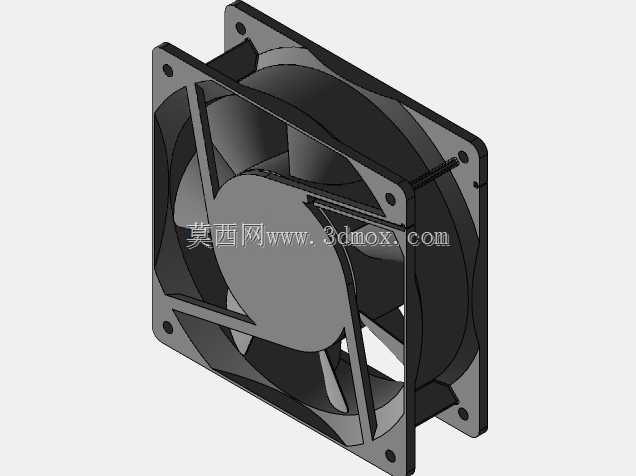

做电子设备热设计的工程师对这类120mm见方的轴流风扇不会陌生，从台式机机箱、服务器机柜到工控设备散热风道，甚至小型工业控制柜的通风回路里，这类标准尺寸的风扇都是选型清单里的常客。这次的结构设计完全贴合行业通用安装规范，外框尺寸严格控制在120×120mm的标准边界，厚度38.15mm，安装孔位的中心距、孔径都匹配市面通用的固定螺丝规格，不管是替换现有设备的故障风扇，还是给新设计的散热系统做配套，都不用额外修改安装位的结构，能直接适配标准的风扇固定卡位。

设计时首先考虑的是实际使用中的安装兼容性，外框四个角的固定位做了沉台处理，螺丝锁紧后不会突出框体表面，避免安装后和周边元器件产生干涉。扇叶的叶型经过角度优化，在保证通风量的前提下，尽量降低运转时的气流紊流噪音，毕竟不管是家用电脑还是工业控制柜，过大的运转噪音都会影响使用体验。外框的进风侧和出风侧做了不同的导流结构，进风口的圆弧过渡能减少气流进入时的阻力，出风口的直边段则能让吹出的气流更集中，避免气流过早发散影响散热效率。

从结构细节来看，扇框的加强筋布局没有照搬公模的设计，而是在保证框体结构强度的前提下，尽量减少筋条对进风面积的遮挡，中间的电机固定座通过多根辐条和外框连接，辐条的截面做了流线型处理，减少气流穿过时产生的风切噪音。这类风扇的实际用途覆盖很广，除了给CPU散热器做配套送风，还可以用在电源散热、硬盘仓通风、功放设备散热等场景，只要是需要强制空气对流带走热量的小空间散热场景，这个尺寸的风扇都能适配。

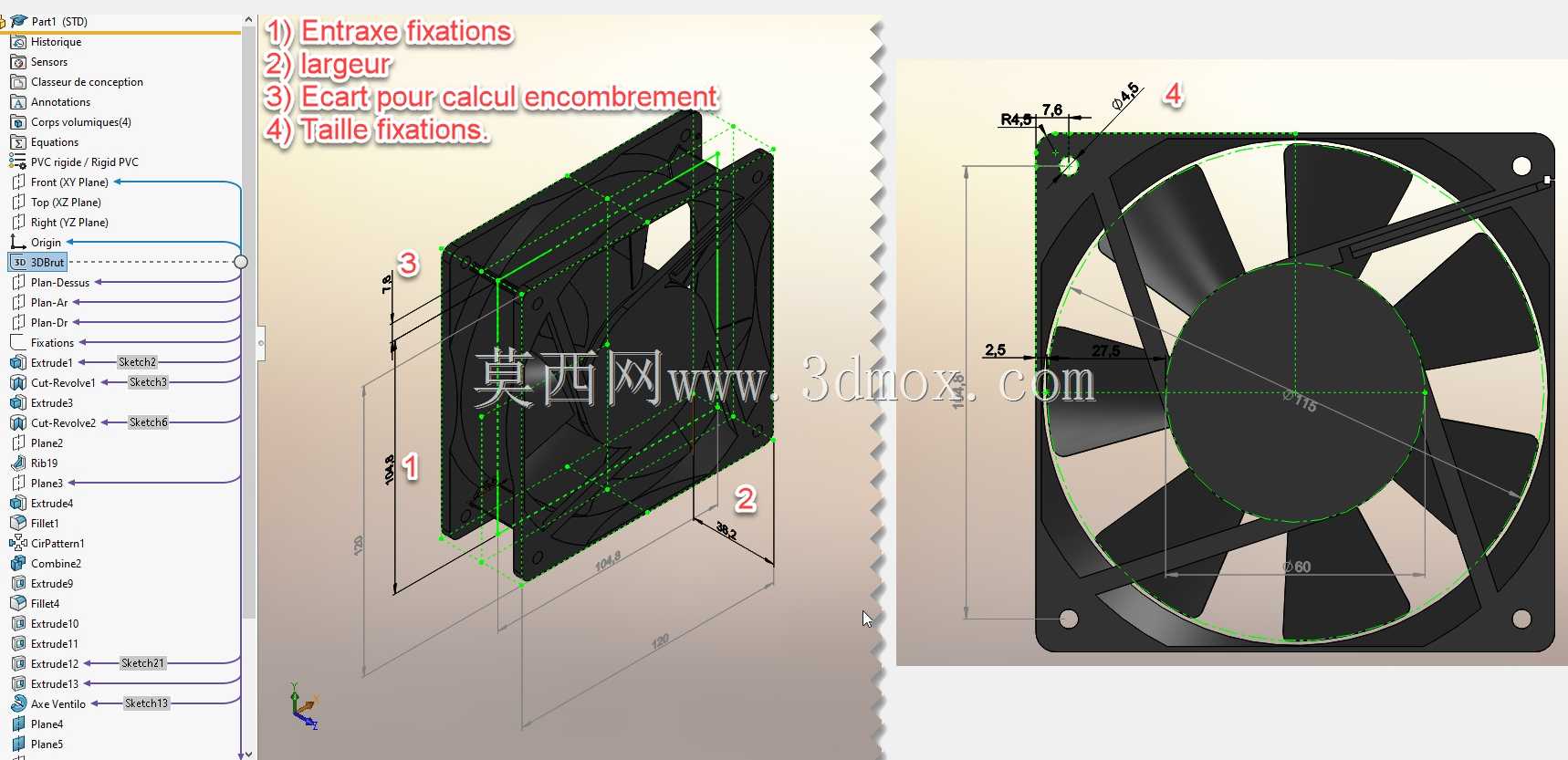

建模过程中特意把安装边界的尺寸公差做了预留，外框的外形尺寸公差控制在行业通用的安装允许范围内，不会出现尺寸偏大卡不进安装位、或者尺寸偏小固定后松动的问题。扇叶和外框之间的间隙也做了合理控制，间隙太小容易因为扇叶动平衡误差产生擦框问题，间隙太大则会产生回流损失，降低风扇的实际送风效率。另外模型里还原了风扇的出线位结构，出线口的位置做在框体的边角处，不会和安装螺丝位产生冲突，布线时可以顺着框体边缘走线，避免线材被扇叶打到。

对于做结构选型的工程师来说，这个模型可以直接导入装配体里做干涉检查，提前确认安装位周边的元器件会不会和风扇本体产生碰撞，也可以用来模拟风道的走向，评估整个散热系统的通风路径是否合理。扇叶的数量和角度设计平衡了风压和风量，既可以用来做吹风吹冷散热片，也可以反过来装做抽风排热，适配不同的风道设计需求。
