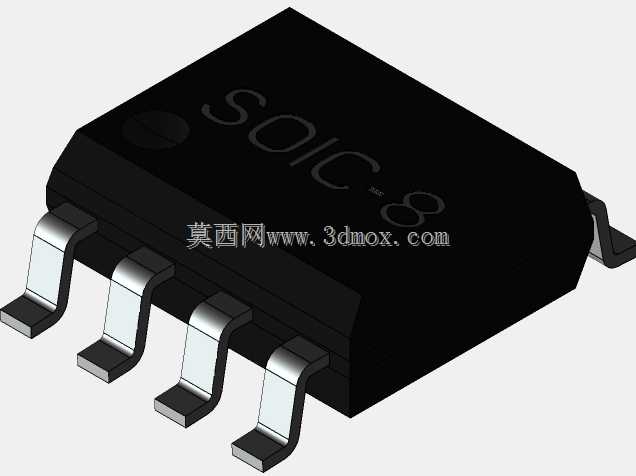

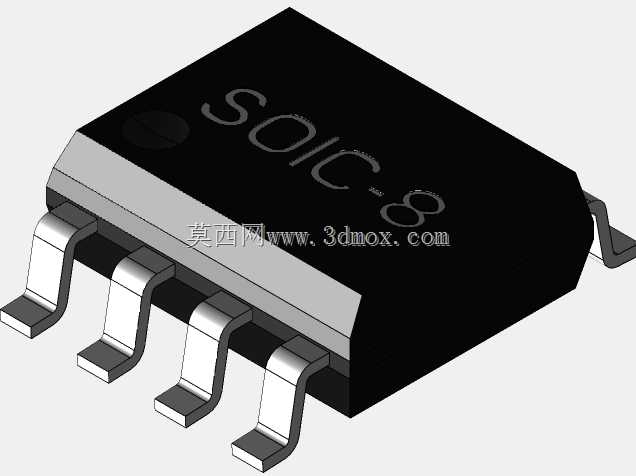

SOIC8贴片封装电子芯片三维结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的三维建模精度直接决定了后续SMT贴片工序的良率，SOIC8作为通用型八引脚小外形封装芯片，是电源管理、信号放大、逻辑转换类电路中应用极广的元件，其三维结构的准确还原，能帮助结构工程师在板卡堆叠设计阶段提前规避元件干涉、焊盘对位偏差、引脚共面度不足等常见问题。这款SOIC8封装的建模完全贴合实际量产元件的尺寸边界，本体长度5mm、宽度4mm、总高度1.9mm，引脚采用1.27mm标准间距设计，引脚的弯折弧度、末端焊盘的伸出长度、本体顶面的标识区域都按照实物测绘数据还原，没有做简化处理，能直接导入PCB装配仿真环节，验证元件与周边接插件、散热片、结构壳体的间隙是否满足安规与装配要求。从设计思路上，建模时优先保证安装相关的关键尺寸精度，引脚的共面度控制在量产元件的常规公差范围内，本体的拔模斜度、边角倒角都按照实际塑封工艺的成型特征制作，没有出现直角锐边这类不符合实际生产的结构，能支撑工程师完成板级的热仿真、结构应力仿真，比如在做波峰焊或回流焊的温度场模拟时，准确的本体材质分区与引脚结构能让仿真结果更贴近实际生产状态。实际选型应用中，这类封装的芯片多用于板上空间受限的场景，相比传统双列直插封装，占用PCB面积缩减近六成，高度降低一半以上，建模时还原的引脚翼型结构，也能帮助工艺人员提前确认钢网开口尺寸、贴片吸嘴的拾取位置，避免量产阶段出现引脚虚焊、吸嘴拾取偏移的问题。在做整机结构的干涉检查时，该模型的尺寸精度可以满足0.1mm级别的校验需求，不管是板卡上方的屏蔽罩安装间隙，还是反面元件的布局避让，都能提供准确的参考依据，不需要工程师再额外对照规格书反复核对尺寸，大幅缩短板卡设计的迭代周期。
