直列四缸发动机缸体高精度三维建模作品

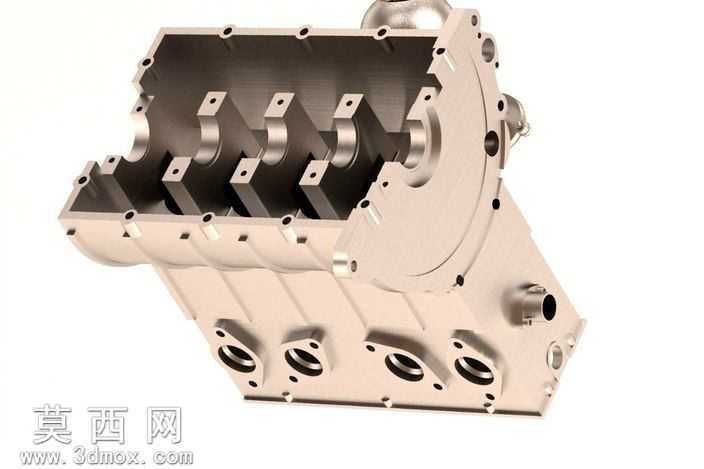

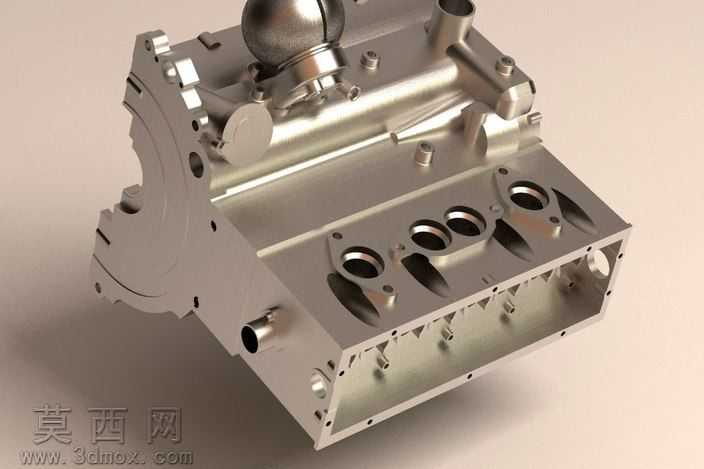

本作品为直列四缸内燃机缸体的全参数化三维建模成果，建模过程严格遵循内燃机缸体的真实工程设计逻辑，以自顶向下的设计思路完成整体结构搭建，先确定缸心距、曲轴孔轴线、凸轮轴安装位、缸筒孔径等核心基准参数，再逐步拆分细化各功能结构。建模阶段对缸体的每一处细节都做了精准还原：顶面的缸盖螺栓安装凸台采用阵列特征配合定位基准完成，保证每个螺栓孔的位置度符合装配公差要求；缸筒区域的冷却水套流道做了抽壳与布尔运算处理，还原真实冷却回路的走向，同时预留了水温传感器、节温器的安装接口；侧面的机油道、主油道分支采用扫掠特征构建，精准还原润滑油路的通径与走向，兼顾曲轴、连杆、活塞组的润滑供油需求；曲轴箱部分的主轴承盖安装位、加强筋结构按照力学承载需求做了加厚与圆角过渡处理，避免应力集中问题；前端面的正时机构安装腔、水泵安装位、后端面的飞轮壳连接法兰都做了精准的特征匹配，保证与周边附件的装配兼容性。材质与渲染阶段，为还原铸铝缸体的真实质感，采用了金属磨砂材质，调整了粗糙度参数模拟铸造表面的细微颗粒感，对机加工面（如缸筒内壁、主轴承孔配合面、缸盖密封平面）单独赋予高光金属材质，区分铸造面与机加工面的视觉差异；布光采用三点布光法，主光从侧上方打亮缸体顶面与进气侧结构，补光弱化暗部死黑，轮廓光勾勒缸体边缘的金属轮廓，配合环境反射贴图增强金属材质的真实质感，渲染输出的效果图清晰展现缸体的结构层次与细节特征。整个建模过程兼顾了结构准确性与工程实用性，所有特征均保留参数化编辑属性，可直接用于后续的装配模拟、工程图导出、有限元分析前置准备，完整还原了量产发动机缸体的结构设计逻辑与工艺特征。
