垂直超薄双油缸摆动式蒸汽发动机结构模型

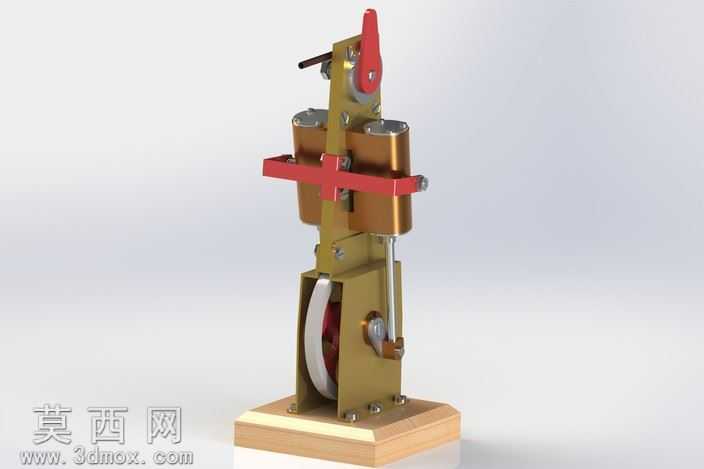

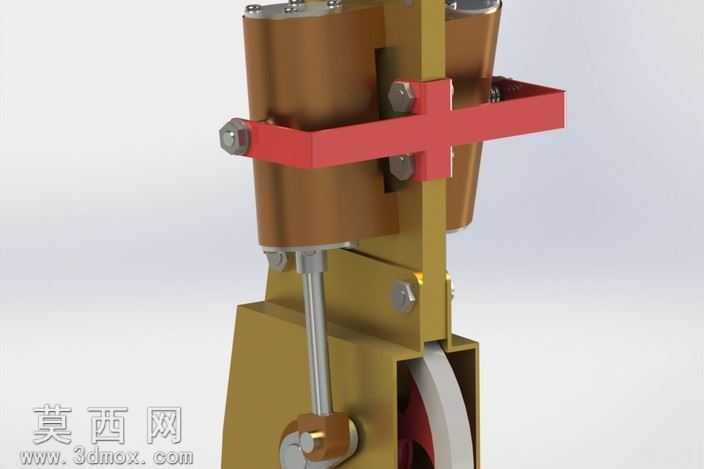

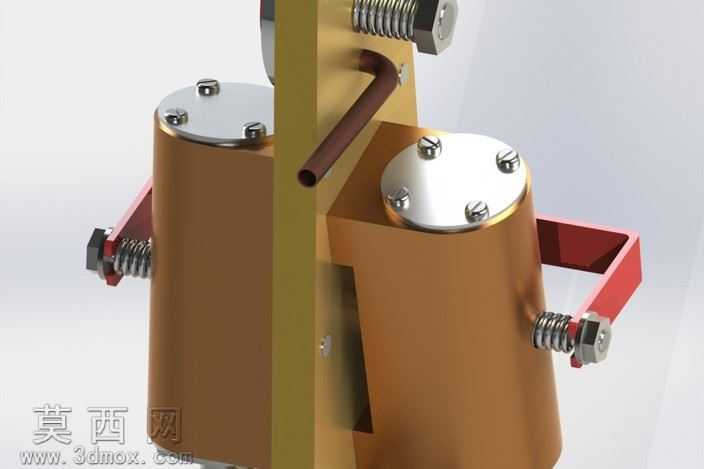

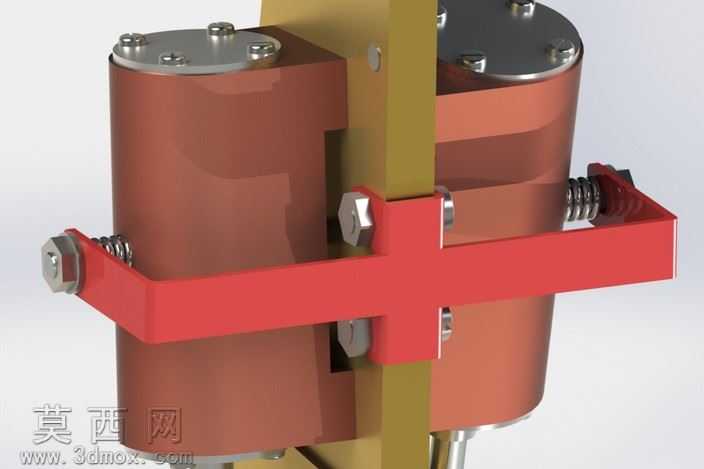

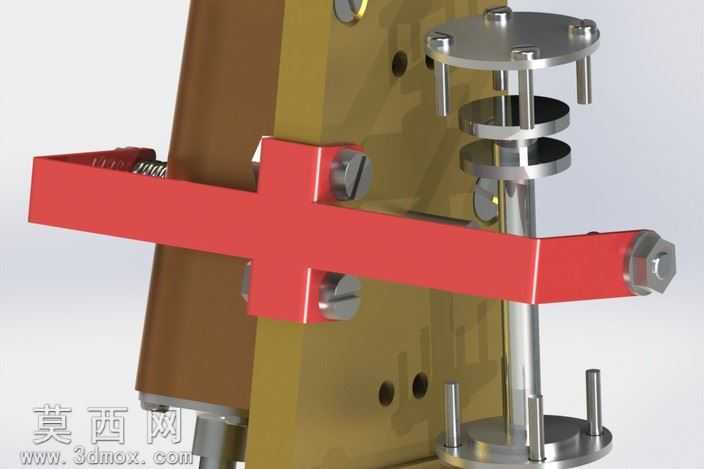

本模型为垂直超薄布局的双油缸摆动式蒸汽发动机三维建模作品，整体采用立式紧凑化结构设计，依托三维建模软件完成全零件参数化建模，完整还原了该类小型蒸汽机的全部运动构件与装配关系。建模过程中首先确定木质底座的基准定位，依次完成立式机架、双组铜质蒸汽缸体、十字形配气滑块、顶部操纵手柄、红色手动控制阀、下部曲柄飞轮组件、连杆传动机构的独立建模，所有零件的装配约束完全按照实际机械运动逻辑设置，可直观演示蒸汽进入缸体推动活塞、通过连杆带动飞轮旋转的完整动力传递过程。材质渲染阶段针对不同构件做了区分处理：缸体部分赋予抛光黄铜材质，还原老式蒸汽机的金属质感与复古色泽；机架、传动连杆、紧固件采用哑光钢材材质，凸显机械结构的工业质感；顶部操作拨杆、十字形配气压块采用醒目的红色烤漆材质，突出操作部件的视觉辨识度；底部基座采用浅原木色哑光木质材质，搭配边缘的细微倒角处理，还原模型底座的实木质感；飞轮部分做了银色金属与深色轮辐的分色处理，还原真实飞轮的结构层次。结构设计上采用超薄立式布局，将双缸对称布置在机架两侧，通过中部的十字滑块实现配气同步，相比传统卧式蒸汽机大幅缩减了横向占用空间，摆动式缸体的设计简化了传统蒸汽机的复杂配气结构，降低了加工装配难度，同时保留了完整的蒸汽动力转换逻辑。建模时对所有运动副做了间隙处理，既保证装配精度符合机械设计规范，也预留了合理的运动余量，所有紧固件的位置、尺寸均按照同比例小型蒸汽机的实际参数设定，可直接用于3D打印制作实物演示模型，也可作为蒸汽动力类机械结构的教学演示素材，帮助理解双缸蒸汽机的配气原理、曲柄连杆传动逻辑以及立式动力装置的布局思路。
