五寸HDMI接口高清TFT显示屏结构设计

在嵌入式开发、小型智能设备集成、桌面级DIY电子项目的实际落地过程中，显示模块的选型与结构适配往往是决定整机装配效率的核心环节，这款五寸规格的TFT显示模组，正是针对小尺寸设备的可视化交互需求完成的结构设计。从实际应用场景来看，这类屏幕常被集成在桌面级小型检测设备的操作面板、开源硬件开发项目的交互终端、便携式工业手持终端的显示区域，也可作为小型3D打印机、迷你数控雕刻机的状态显示界面，替代传统段码屏实现更丰富的图形化信息展示。

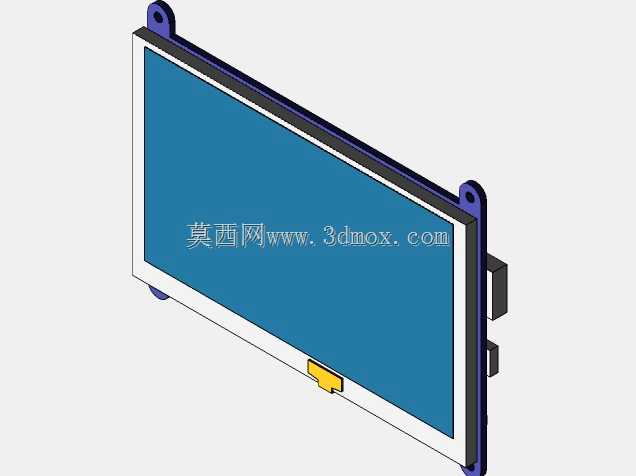

设计过程中首先考虑的是安装适配性，模组四角预留了带金属衬套的安装孔位，孔位间距匹配通用小型电子设备的面板安装标准，安装时可直接通过M2规格螺丝将模组固定在设备壳体的内部支撑柱上，无需额外设计定制转接支架，能有效缩短整机结构的开发周期。屏幕正面的显示区域做了1.2mm宽度的白色边框限位，装配时可与设备面板的视窗台阶紧密贴合，避免屏幕与面板之间出现缝隙漏光，同时边框的高度差也能在装配时起到定位作用，防止屏幕装偏导致视窗遮挡显示内容。

接口部分的设计充分考虑了嵌入式集成的走线需求，屏幕侧方的FPC排线接口与HDMI信号接口做了分层排布，信号接口朝向屏幕背部方向，装配后接线不会突出到屏幕正面的视窗区域，也不会和设备内部的其他电路板、结构件产生空间干涉。屏幕背部的驱动板做了沉台设计，整体厚度控制在8mm以内，能适配内部空间局促的小型设备壳体，不会因为驱动板突出导致壳体合盖出现缝隙。屏幕下方预留的黄色FPC排线引出位，是为触控层扩展预留的走线空间，若项目需要增加触控交互功能，可直接在该位置焊接触控排线，无需对现有屏幕结构做二次修改。

从功能特性来看，这款屏幕支持800×480的标准显示分辨率，HDMI接口可直接对接主流单片机开发板、迷你工控主板的视频输出接口，无需额外配置信号转换板，通电即可输出稳定的显示画面。屏幕的可视角度做了优化处理，上下左右四个方向的可视角度均达到120度以上，在设备操作时，操作人员站在不同角度都能清晰读取屏幕上的参数信息，不会因为视角偏差出现色彩失真、内容看不清的问题。模组整体的结构强度做了针对性加强，屏幕边缘的黑色固定框架采用耐冲击的ABS材质注塑成型，能承受日常装配、设备移动过程中的轻微磕碰，避免屏幕玻璃受外力挤压出现碎裂，同时框架与屏幕玻璃之间填充了薄型缓冲泡棉，能吸收设备运行时产生的轻微振动，防止长期振动导致屏幕排线接触不良。

在做整机结构适配时，需要注意屏幕背部的最小预留空间不能小于10mm，用来容纳驱动板与接线端子，安装孔位的同轴度误差需要控制在0.1mm以内，避免装配时螺丝强行锁紧导致屏幕框架变形。屏幕正面与面板视窗之间建议预留0.2mm的装配间隙，粘贴薄型防尘泡棉后即可实现IP54级别的正面防尘效果，适配多粉尘车间内的小型工业设备使用需求。
