多规格骨架式橡胶油封密封件三维设计

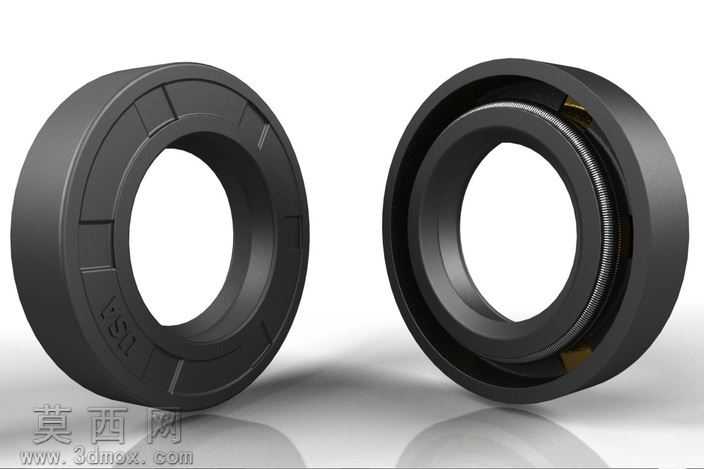

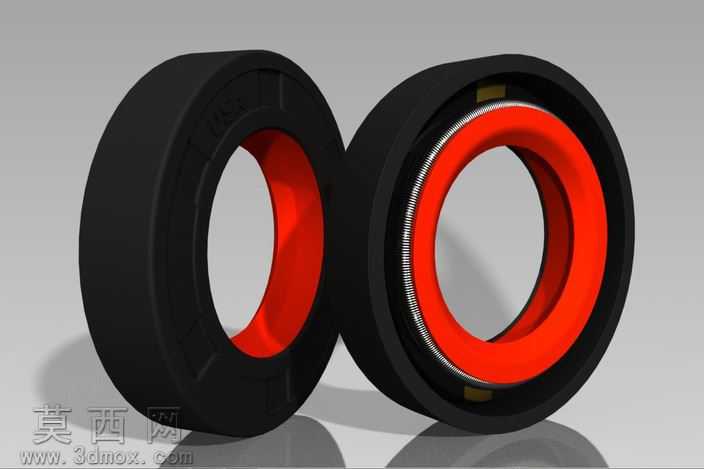

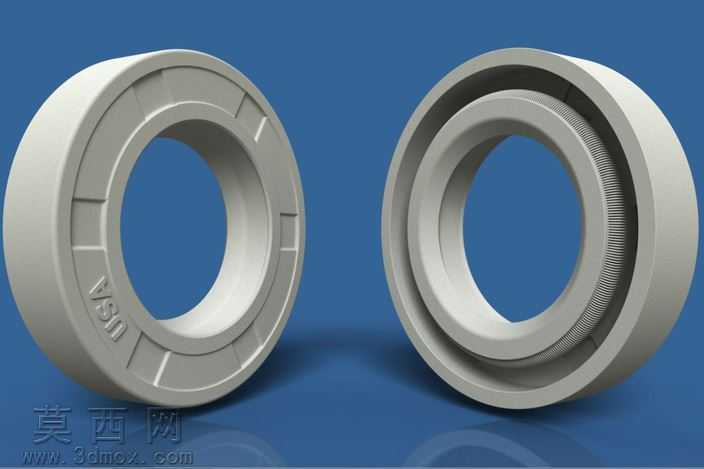

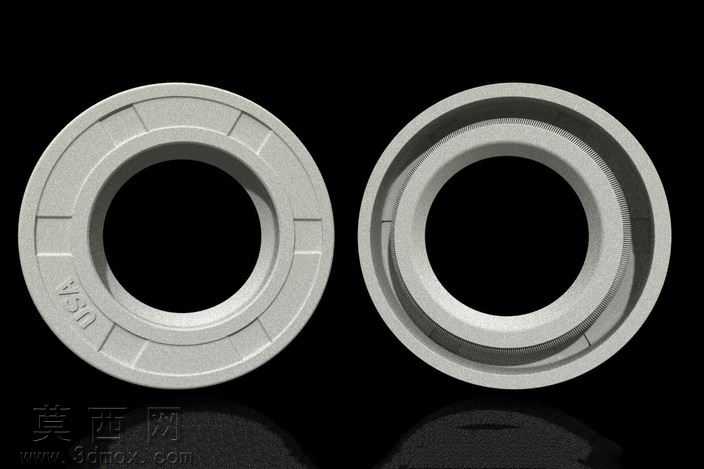

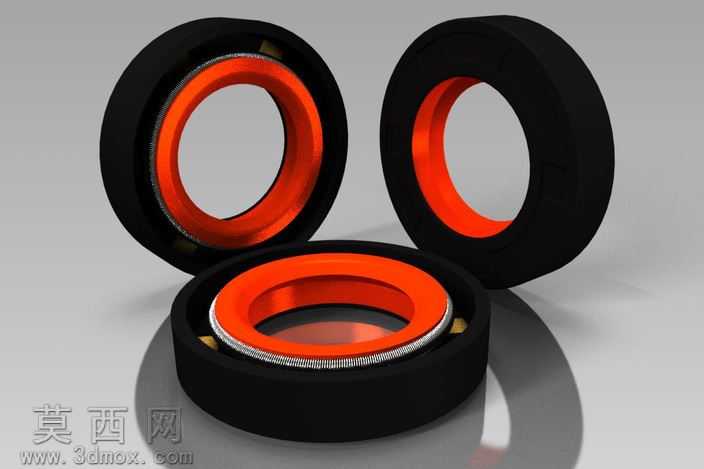

本次设计的多规格油封产品，采用三维参数化建模方式完成全系列尺寸的模型构建，建模过程中以唇形密封的核心功能结构为设计基准，通过参数驱动的方式实现不同内径、外径、厚度规格油封的快速生成，无需重复绘制基础结构，大幅提升了同系列不同规格产品的建模效率。模型完整还原了骨架油封的全部结构细节：外部为耐油橡胶材质的主体包覆层，表面设计有均匀分布的防滑凹槽结构，既可以强化油封安装时的外圈贴合紧密度，也能在压装过程中引导橡胶形变，避免安装歪斜导致的密封失效；内部嵌入刚性金属支撑骨架，建模时对骨架的圆角过渡、边缘包胶厚度做了精准还原，保证骨架既能够为橡胶主体提供足够的径向支撑力，又不会出现骨架外露锈蚀的问题；密封唇口位置设计有环形弹簧张紧结构，建模时还原了弹簧的螺旋缠绕纹理、唇口的接触倒角，以及唇口与轴面接触的过盈配合尺寸，确保密封唇能够在轴运转过程中持续保持均匀的贴合力，既可以阻挡内部润滑油泄漏，又能阻挡外部粉尘、杂质进入设备腔体。材质渲染阶段，为橡胶主体赋予了哑光黑色丁腈橡胶材质，调整了材质的粗糙度、微表面凹凸纹理，还原橡胶制品的真实质感；金属骨架部分做了半透明包胶效果的处理，能够直观展示内部支撑结构的位置；张紧弹簧赋予了金属弹簧钢材质，添加了细微的金属反光效果，区分不同部件的材质差异。设计过程中针对油封的密封原理做了结构优化：唇口接触位置设计了合理的过盈量区间，既保证密封性能，又避免过盈量过大导致的唇口过快磨损；外圈橡胶设计了微量的过盈尺寸，确保油封安装在座孔内不会出现随轴转动的移位问题；同时针对不同应用场景的压力需求，调整了唇口的厚度、骨架的支撑强度，让同系列模型可以适配常压、低压等不同工况的密封需求。所有规格的模型都保留了完整的参数化特征，使用者可以根据实际轴径、座孔尺寸快速调整参数生成对应规格的油封模型，可直接用于设备装配模拟、密封结构验证、产品展示渲染等场景，模型的结构尺寸符合常规油封的行业通用标准，具备较高的实际应用参考价值。
