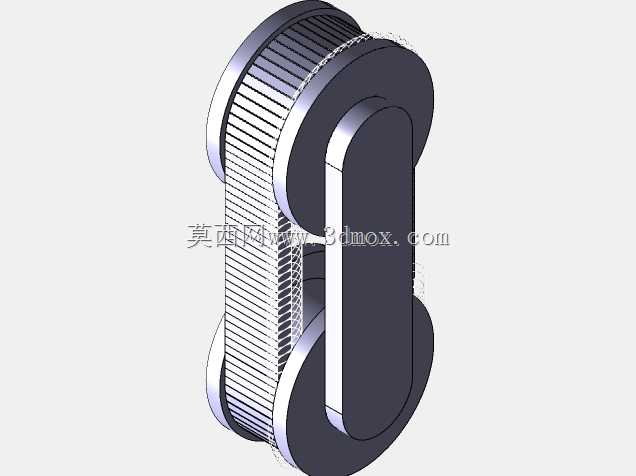

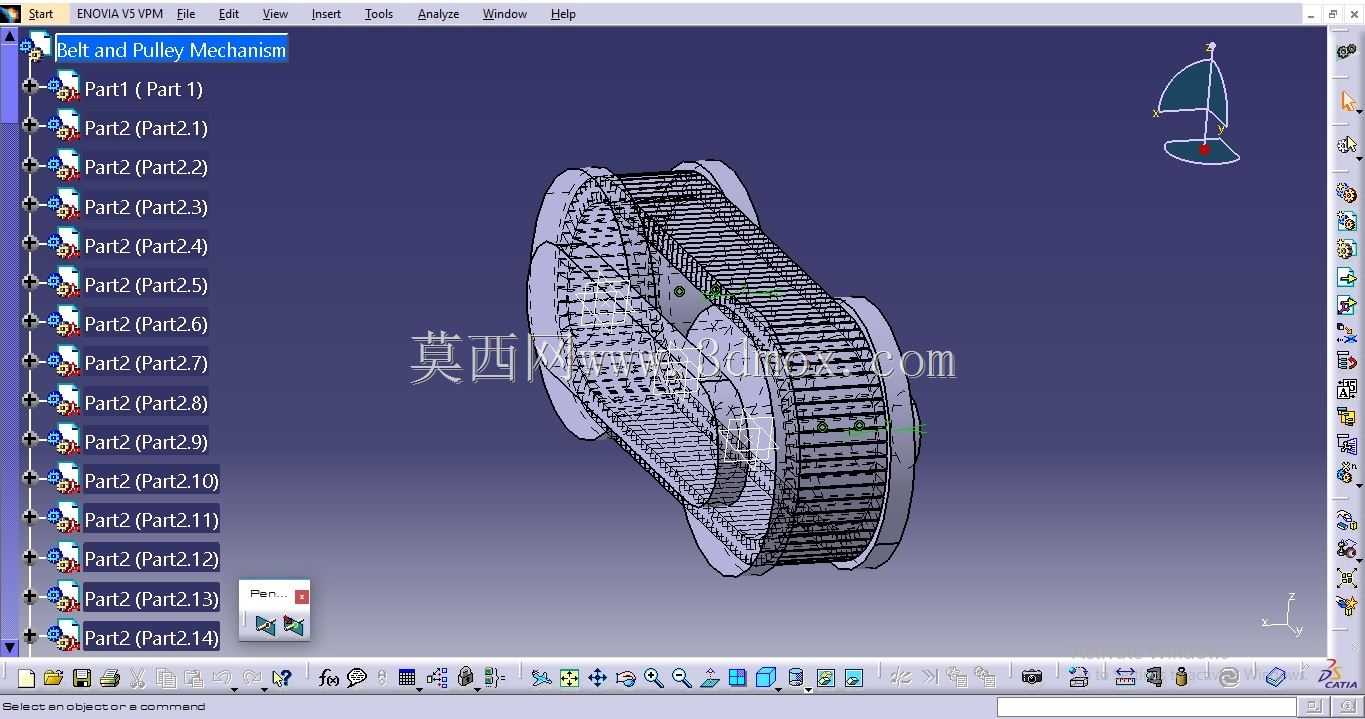

双轮同步皮带传动结构三维设计

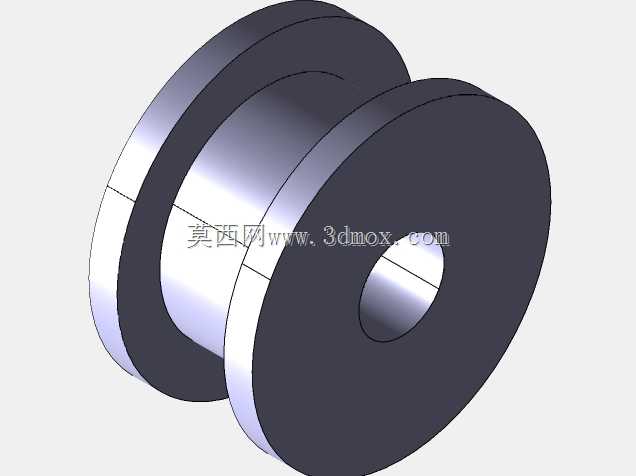

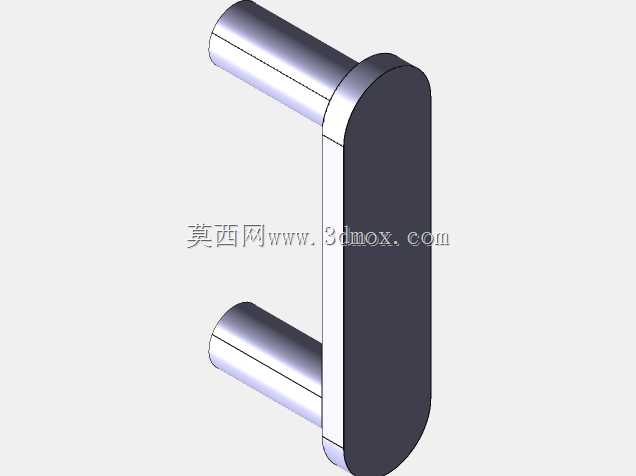

皮带与皮带轮组成的摩擦传动结构，在中小功率传动场景中应用极为广泛，从普通轻工输送线、小型机床进给机构，到农用机械辅传系统、家电内部动力传递单元，都能见到这类结构的身影。不同于齿轮传动的刚性啮合特性，皮带传动自带缓冲吸振能力，运行过程中噪音更低，且在过载时会发生打滑，可避免后端负载卡死造成的电机烧毁或零件崩损，对传动链上下游部件都能起到一定保护作用。这套带轮结构采用双带轮平行布置方案，两个带轮的轮槽加工精度直接决定皮带运行的平稳性，建模过程中轮槽的楔角尺寸完全匹配配套皮带的截面角度，保证皮带嵌入轮槽后接触面积充足，不会出现偏磨、打滑力矩不足的问题。设计时首先根据传递功率、额定转速确定带轮的基准直径，小带轮的基准直径不能过小，否则皮带绕经带轮时的弯曲应力过大，会大幅缩短皮带的使用寿命；同时要核算两个带轮的中心距范围，中心距过小时皮带包角不足，传动能力下降，中心距过大则皮带运行时容易出现上下颤振，影响传动稳定性。带轮的腹板采用辐板式结构，在保证整体结构强度的前提下，尽可能降低带轮自身的转动惯量，减少启停过程中的惯性冲击，腹板上预留的减重孔也方便装配时的吊装与对位。安装边界上，两个带轮的轴线平行度公差需要严格控制，若轴线偏斜，皮带运行时会持续向一侧窜动，加剧皮带边缘的磨损，严重时甚至会造成皮带从轮槽中脱出；带轮的轴向定位采用轴肩加锁紧挡圈的组合方式，保证带轮在轴上不会发生轴向窜动，轮槽的对称面与对应带轮的轮槽对称面共面偏差控制在允许范围内。皮带的张紧度设计也纳入了整体结构考量，建模时预留了张紧调整的行程空间，可通过调整电机安装板的位置改变中心距，实现皮带张紧力的调节，无需额外加装张紧轮，简化了整体结构。这套结构的建模细节还原了实际加工中的倒角、退刀槽等工艺特征，装配关系完全符合实际机械装配的逻辑，可直接用于传动方案的验证、装配干涉检查，也能作为相关设备设计时的选型参考，帮助设计人员快速核算安装空间、匹配动力参数。
