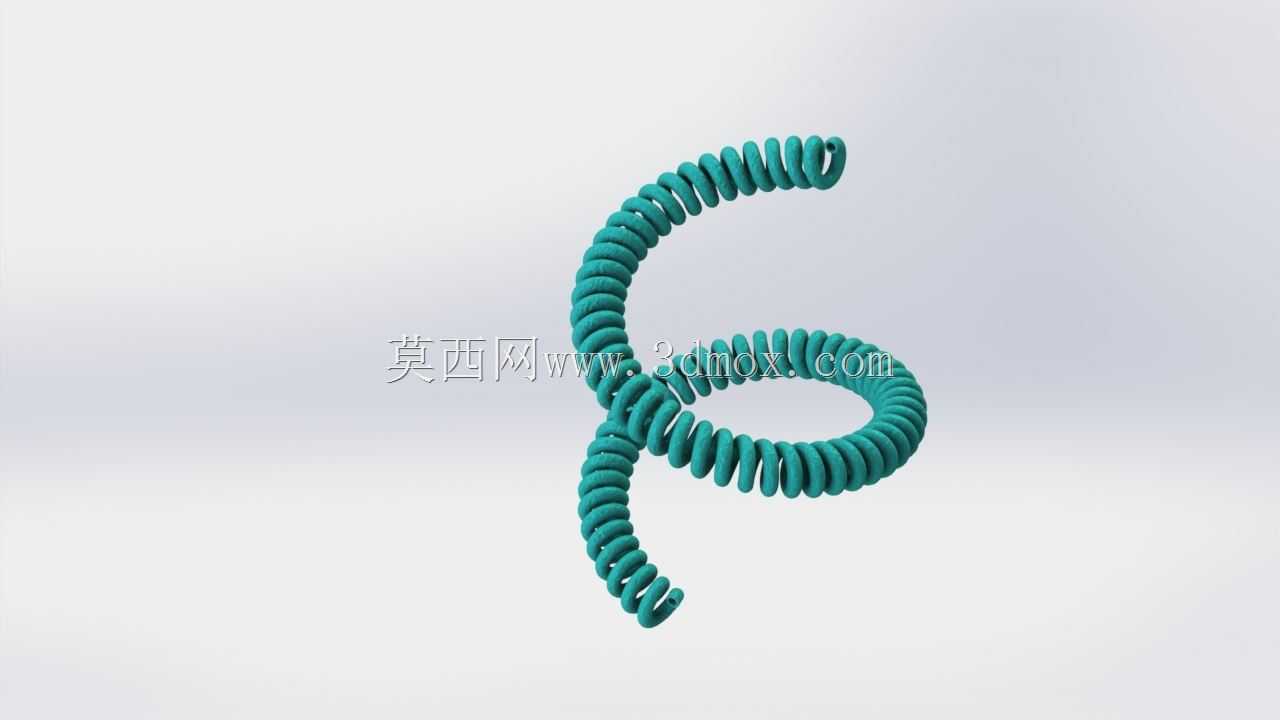

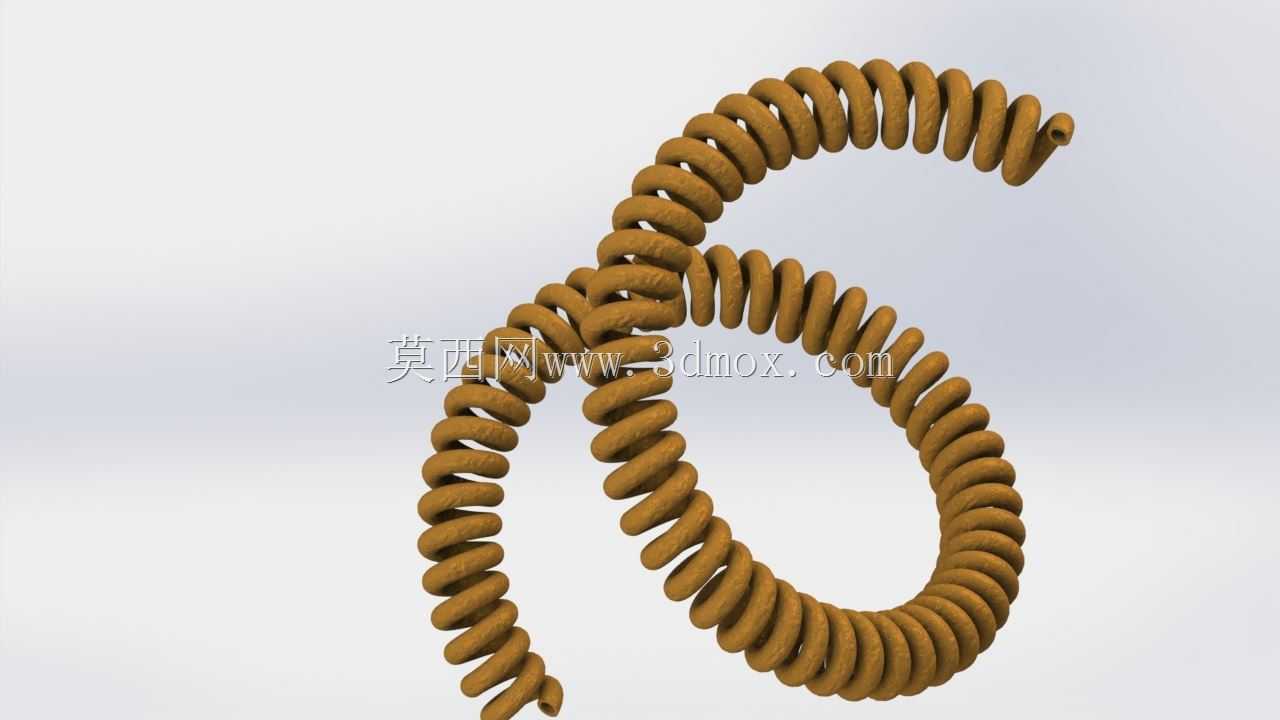

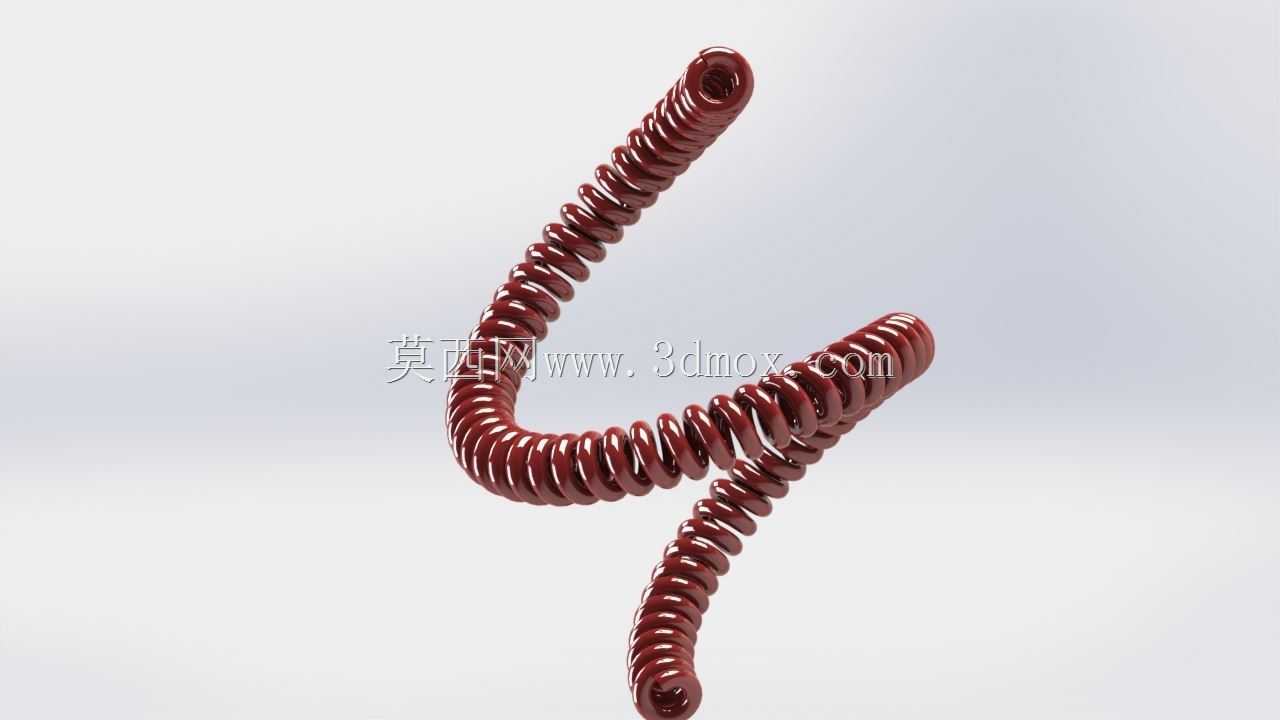

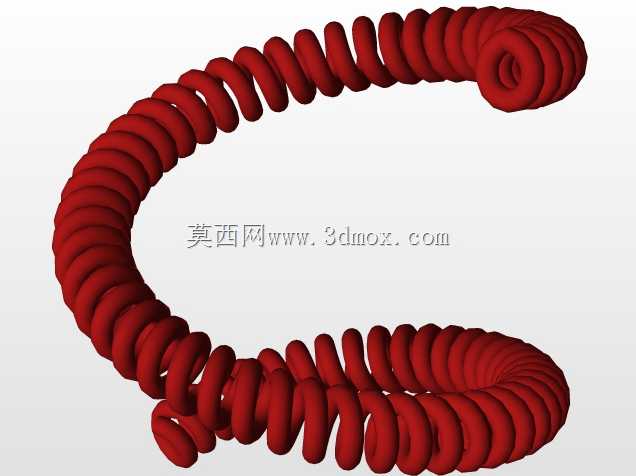

螺旋伸缩式通讯连接电话线结构

这类螺旋伸缩结构的电话线，最早广泛应用在固定座机的手柄与主机连接场景，核心作用是在手柄被拿起、挪动的过程中，通过自身螺旋段的伸缩变形抵消拉扯力，避免线缆被扯断或拉脱接口，同时保证语音信号的稳定传输。在实际工程应用中，这类螺旋线缆的设计需要先明确使用场景的拉伸行程需求，常规桌面座机的拉伸行程一般在0.8米到1.5米区间，对应螺旋段的自然收缩长度通常控制在15厘米到25厘米，既不会因为收缩段过短导致拉伸余量不足，也不会因为自然长度过长造成桌面线缆冗余杂乱。设计这类螺旋结构时，首先要确定螺旋的节距与中径参数，节距过小会导致伸缩阻力过大，使用者拉扯手柄时手感生涩，长期反复拉伸还容易出现线缆外皮疲劳开裂；节距过大则会让螺旋段的回弹力不足，拉伸后无法顺畅回缩，容易出现线缆垂落、勾挂桌面物件的问题。建模过程中采用扫掠思路构建主体结构，先绘制螺旋引导线，根据拉伸行程匹配螺旋的圈数、升角参数，再沿引导线扫掠出带绝缘层的线缆截面，同时要保证螺旋段两端的出线端做平直过渡处理，平直段长度需要匹配终端接头的安装空间，通常预留3厘米到5厘米的平直段，方便后续压接水晶头或者焊接接线端子，避免螺旋段直接延伸到接口位置造成安装干涉。从安装边界来看，这类线缆两端的接头尺寸需要匹配对应设备的接口规格，螺旋段的最大外径通常控制在8毫米到12毫米，自然收缩状态下的整体弯曲半径不会小于线缆本身最小弯曲半径的要求，避免内部铜芯导线因为过度弯折出现断芯故障。实际使用中，这类螺旋结构的回弹力需要控制在合理区间，拉力过大会导致使用者拿取手柄时被线缆拽动主机，拉力过小则回缩无力，这部分参数在建模阶段可以通过调整螺旋中径、线缆材质的弹性参数做模拟验证，确保成品的使用手感符合日常操作习惯。除了传统固定电话场景，这类螺旋伸缩线缆的结构也被延伸应用在部分手持通讯设备、工业操作手柄的连接场景，只要是需要短距离信号传输、同时要求线缆具备伸缩回弹特性的场合，都可以参考这类结构的设计逻辑，根据实际的拉伸行程、安装空间调整螺旋参数与线缆外径，保证连接可靠性与使用便捷性的平衡。
