适配STM32WB55xx的集成匹配网络谐波滤波器

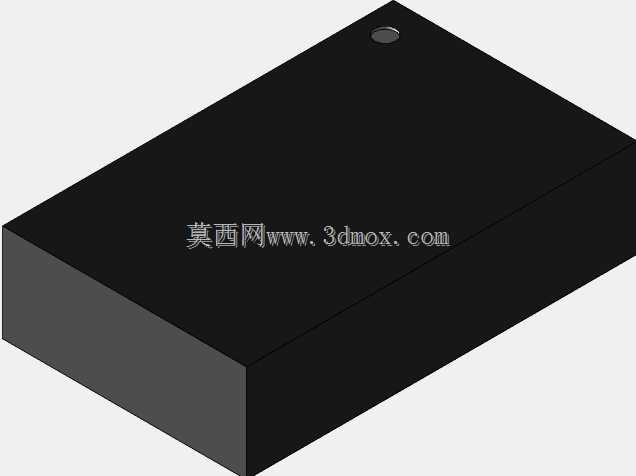

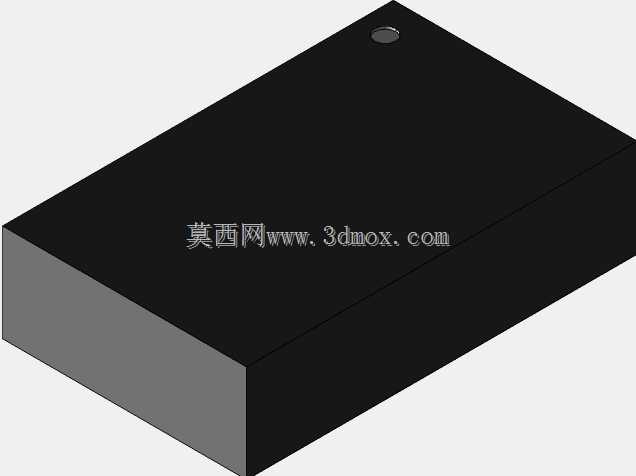

在嵌入式无线通讯设备的硬件开发流程中，射频前端的性能表现直接决定了设备的无线连接稳定性与通讯距离，这款集成匹配网络与谐波滤波器的组件，正是针对STM32WB55xx系列微控制器的蓝牙通讯场景做的定向适配设计。从实际工程应用来看，这类组件常被部署在工业无线传感节点、低功耗蓝牙采集终端、智能家居控制模组这类对射频性能有稳定要求的设备中，用来解决微控制器射频端口直接输出时的阻抗失配问题，同时抑制高次谐波分量，避免杂散信号超出合规认证的限值要求。设计过程中首先要匹配STM32WB55xx射频端口的输出阻抗特性，将端口阻抗校准到蓝牙频段通用的50欧姆标准，减少信号在传输路径上的反射损耗，保证射频能量能够高效传输到天线端。外形上采用方正的薄型块体结构，顶面预留的定位孔可直接配合SMT贴装工艺的定位需求，安装边界完全贴合常规蓝牙模组的布局空间，不会额外占用PCB板上过多的布线区域，厚度控制也适配多数紧凑型终端设备的内部堆叠要求，不会和外壳、电池等周边结构件产生干涉。功能层面，集成化的设计把原本需要分立搭建的匹配电容、电感和谐波抑制电路整合在单一模块内，既减少了PCB板上的分立器件数量，降低了BOM成本与贴片工序的工作量，也避免了分立器件布局时的寄生参数对射频性能的干扰，保证不同批次产品的射频性能一致性。实际选型使用时，不需要额外做复杂的阻抗匹配调试，只要按照参考设计将模块对应端口连接到微控制器的射频引脚与天线馈点，就能获得稳定的蓝牙通讯性能，大幅缩短硬件开发的射频调试周期，尤其适合对开发周期有严格要求的量产类项目。结构建模时完整还原了模块的外部轮廓、定位孔位置与端口布局，可直接导入整机装配模型中做干涉检查与布局验证，帮助结构工程师在设计阶段就确认模块的安装空间是否充足，避免后期打样后出现装配冲突的问题。
