工业级七端口USB3.0集线扩展装置

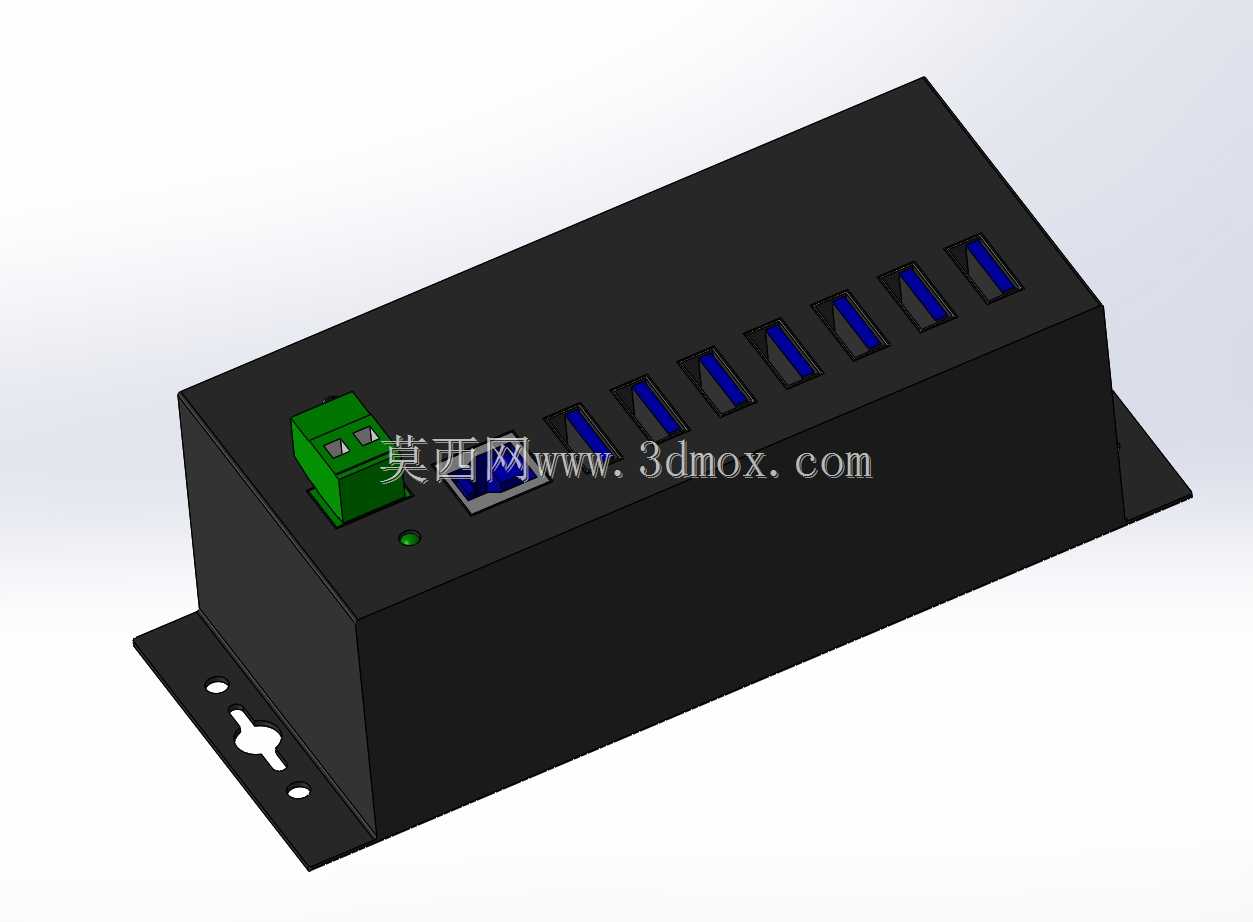

在工业现场的数据采集、设备调试场景中，多台USB接口外设的集中接入一直是现场布线的常见痛点，普通消费级集线器往往无法适应工业现场的电磁干扰、宽温运行以及固定安装需求，这款七端口工业USB3.0集线装置正是针对这类场景完成的结构设计。从安装边界来看，装置采用两侧带安装耳的长方体壳体结构，安装耳上预留了葫芦型固定孔位，既支持通过螺丝直接固定在设备机柜内壁、安装板平面，也可适配标准DIN导轨的卡扣安装需求，安装耳的伸出长度经过测算，不会遮挡侧面端口的插拔操作，壳体整体棱角做了小圆弧过渡，避免现场安装调试时的锐边划伤。装置正面排布七个USB3.0Type-A接口，接口内部的蓝色隔片清晰标识3.0传输规格，相邻接口之间预留了足够的间距，即使是带金属屏蔽外壳的工业USB接头，也不会出现相邻端口互相干涉无法插入的问题；壳体侧端设置了绿色的凤凰端子供电接口，支持7-48VDC宽范围外部直流供电，旁边搭配状态指示灯，可直观反馈供电与运行状态。设计阶段特意预留了内部跳线的修改空间，使用者可根据现场供电需求调整供电逻辑，切断USB总线供电通路，完全依靠外部电源为下游端口供电，避免上游主机端口供电能力不足导致的外设掉线、识别失败问题，同时也能阻隔下游外设的电压倒灌，保护主机端的USB接口电路。壳体采用阻燃ABS材质的一体化外壳设计，表面做细咬花处理，既提升了外壳的耐磨性能，也能减少工业现场灰尘的附着，整体结构无多余外露螺丝，外壳接缝处做了错位止口设计，可阻挡日常飞溅的水滴与浮尘进入内部电路，适配车间、机柜内等多尘的运行环境。从实际用途来看，这款集线装置可同时连接工业相机、条码扫描器、USB数据采集卡、调试U盘等多类工业外设，单端口可提供足够的供电电流，满足多数工业USB外设的供电需求，3.0的传输规格可保障高分辨率工业相机的图像数据稳定传输，不会出现带宽不足导致的画面丢帧问题。在结构建模过程中，所有接口的插拔公差、安装孔的位置度都按照工业器件的通用公差标准做了预留，壳体壁厚均匀，符合注塑成型的工艺要求，不会出现壁厚不均导致的注塑缩痕问题，内部PCB的固定柱位置也做了对应设计，可直接适配常规的集线电路PCB板，不需要额外做结构修改。
