Adafruit SGP30气体检测传感模块结构设计

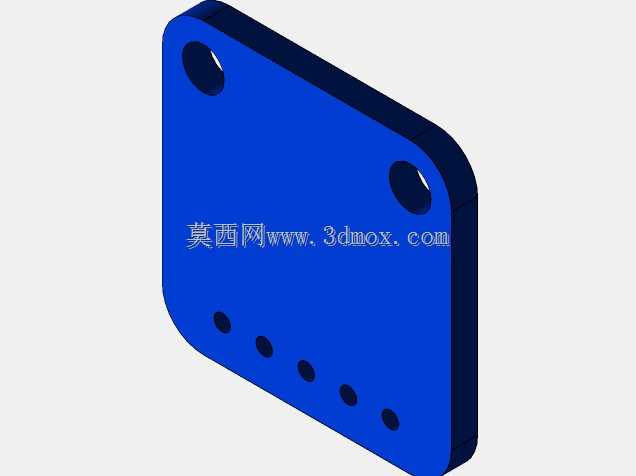

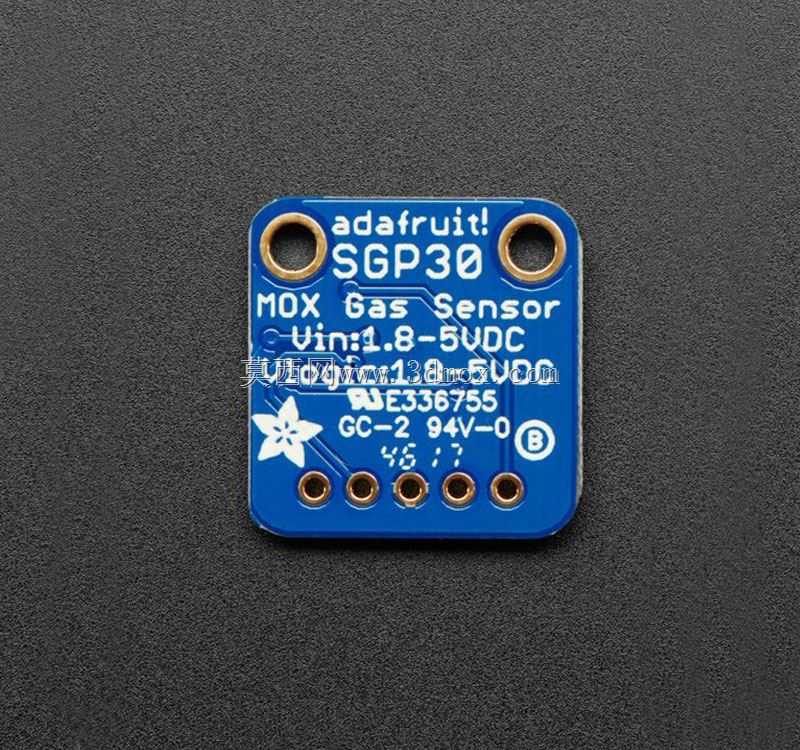

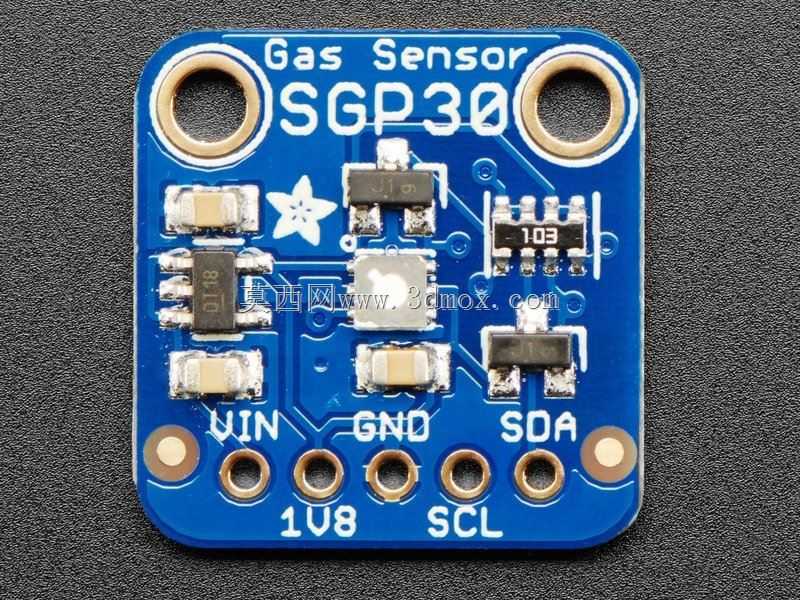

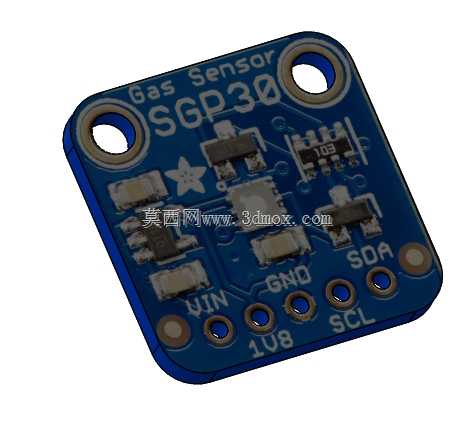

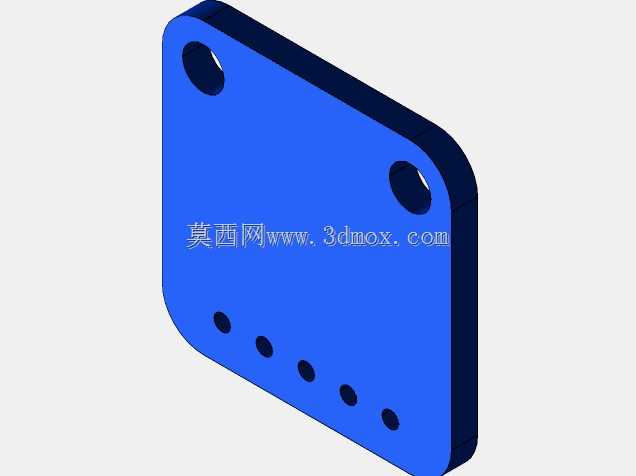

在室内空气质量监测、新风系统控制、智能家居环境感知、工业现场微量气体泄漏排查这类场景里，小体积集成化的气体传感模块是核心感知部件，SGP30作为金属氧化物型多通道气体传感芯片，能同步检测等效二氧化碳浓度与总挥发性有机物浓度，被大量集成在各类环境监测终端里。这款Adafruit出品的SGP30模块，在设计时优先考虑了嵌入式集成的便利性，PCB采用蓝色阻焊工艺，板型做了圆角处理，避免安装时板边毛刺划伤操作人员或相邻线束。板上预留两个对称的金属化安装孔，孔径适配M2规格螺丝，安装孔中心距匹配通用传感模块的安装孔位标准，不管是用铜柱固定在设备内壁，还是通过尼龙扎带绑定在安装支架上，都能保证固定牢靠，不会因为设备运行振动出现移位。模块的电气接口采用2.54mm间距的排针焊盘，依次排布VIN、GND、SDA、SCL、1V8引脚，完全兼容标准I2C通讯接口定义，用户不需要额外做引脚转接，直接焊接排针就能对接主流单片机开发板的IO口，电源部分做了宽压适配设计，支持3.3V到5V的输入电压范围，板载稳压电路将输入电压转换为芯片需要的1.8V工作电压，同时搭配了去耦电容滤除电源纹波，避免电源波动导致的检测数据跳变。信号链路部分，在I2C通讯线路上预留了上拉电阻焊位，默认已经焊接适配阻值的电阻，用户在长距离布线通讯时也能保证信号完整性，不需要额外外接上拉元件。模块核心的SGP30芯片布置在PCB中心位置，周围的阻容元件按照信号流向排布，尽可能缩短高频信号走线长度，减少信号干扰，板上印有清晰的丝印标识，不管是引脚定义还是元件编号都一目了然，方便后期调试时快速排查接线问题。模块整体外形尺寸控制在极小范围内，厚度仅包含PCB与元件高度，不会占用过多设备内部空间，在做紧凑型环境监测设备结构设计时，不需要为这个模块预留过大的安装腔体，只要保证安装位置有一定的空气流通空间，就能让传感芯片充分接触环境空气，保证检测数据的准确性。设计这类传感模块的三维模型时，需要精准还原每个元件的高度与安装位置，尤其是排针的伸出长度、安装孔的相对位置、板边的轮廓尺寸，这些参数直接影响后续整机装配时的干涉检查，要是模型尺寸有偏差，很可能在实际组装时出现排针对接错位、安装孔位不对、元件和外壳内壁顶死的问题。
