GY-91多参数组合传感模块结构设计

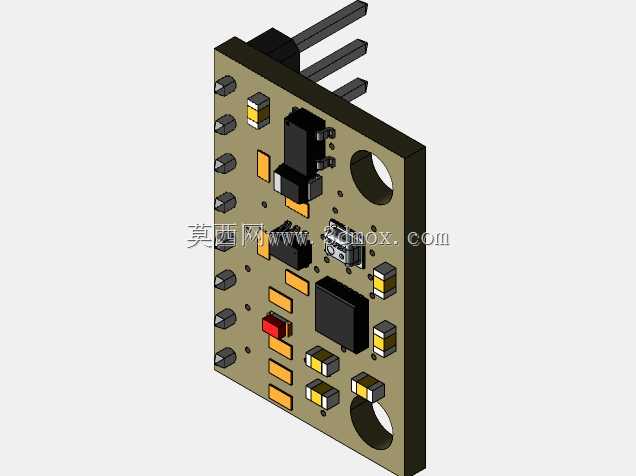

这款组合传感模块集成了九轴姿态传感与气压检测功能，在小型无人机飞控、穿戴式动作捕捉设备、便携式环境监测终端、机器人姿态感知单元中都有广泛应用，能够同时为上位控制系统提供三轴加速度、三轴角速度、三轴磁力数据以及大气气压参数，通过气压换算可获取相对高度信息，弥补纯惯性姿态解算在高度维度的检测盲区。从结构设计来看，模块采用标准直插排针作为对外接口，排针引脚间距遵循通用2.54mm接插件规范，可直接插接在面包板或对应接口的载板上，也可通过排针进行焊接固定，适配多数原型开发阶段的快速搭建需求。PCB板采用沉金工艺处理，板体边缘预留两个对称的圆形安装孔，安装孔孔径适配M2规格螺丝，可通过铜柱或螺丝将模块固定在设备舱内的安装位上，安装孔的位置避开了板上所有元器件的投影区域，不会出现安装螺丝与元器件干涉的问题。板上元器件布局遵循信号流向规则，核心传感芯片布置在板体中心区域，周边的阻容件按信号回路就近摆放，电源输入端的滤波电容紧贴芯片电源引脚布置，尽可能缩短电源回路走线长度，降低电源纹波对传感信号采集精度的影响。板载的LDO稳压电路可适配较宽的输入电压范围，避免外部供电波动导致传感数据跳变。排针布置在板体的短边一侧，整体外轮廓尺寸紧凑，在狭小的设备舱内也能完成布置，不会与周边的其他功能模块产生空间干涉。模块的高度方向尺寸由最高的排针与板上最高的芯片封装决定，安装时只需预留对应高度的净空区域即可，无需额外设计避让结构。在实际选型应用中，该模块的结构尺寸可直接嵌入到小型化智能设备的主控舱内，不需要额外设计转接结构，排针的引脚定义兼容市面多数同类型组合传感模块，可直接替换同封装的其他型号模块，降低硬件迭代时的结构改造成本。板上的气压传感芯片位置预留了通气间隙，保证气压检测孔与外部环境连通，不会被周边结构遮挡影响检测精度，安装时需注意该区域不要被密封结构覆盖，避免气压检测出现偏差。
