双孔弧形连接固定支座结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:251955
  • 双孔弧形连接固定支座结构设计
  • 双孔弧形连接固定支座结构设计
  • 双孔弧形连接固定支座结构设计

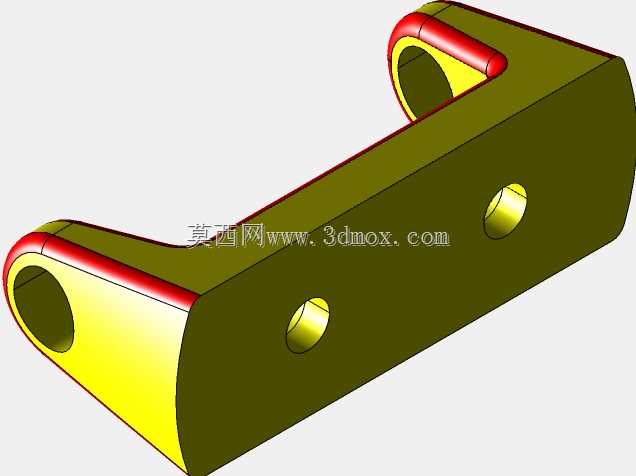

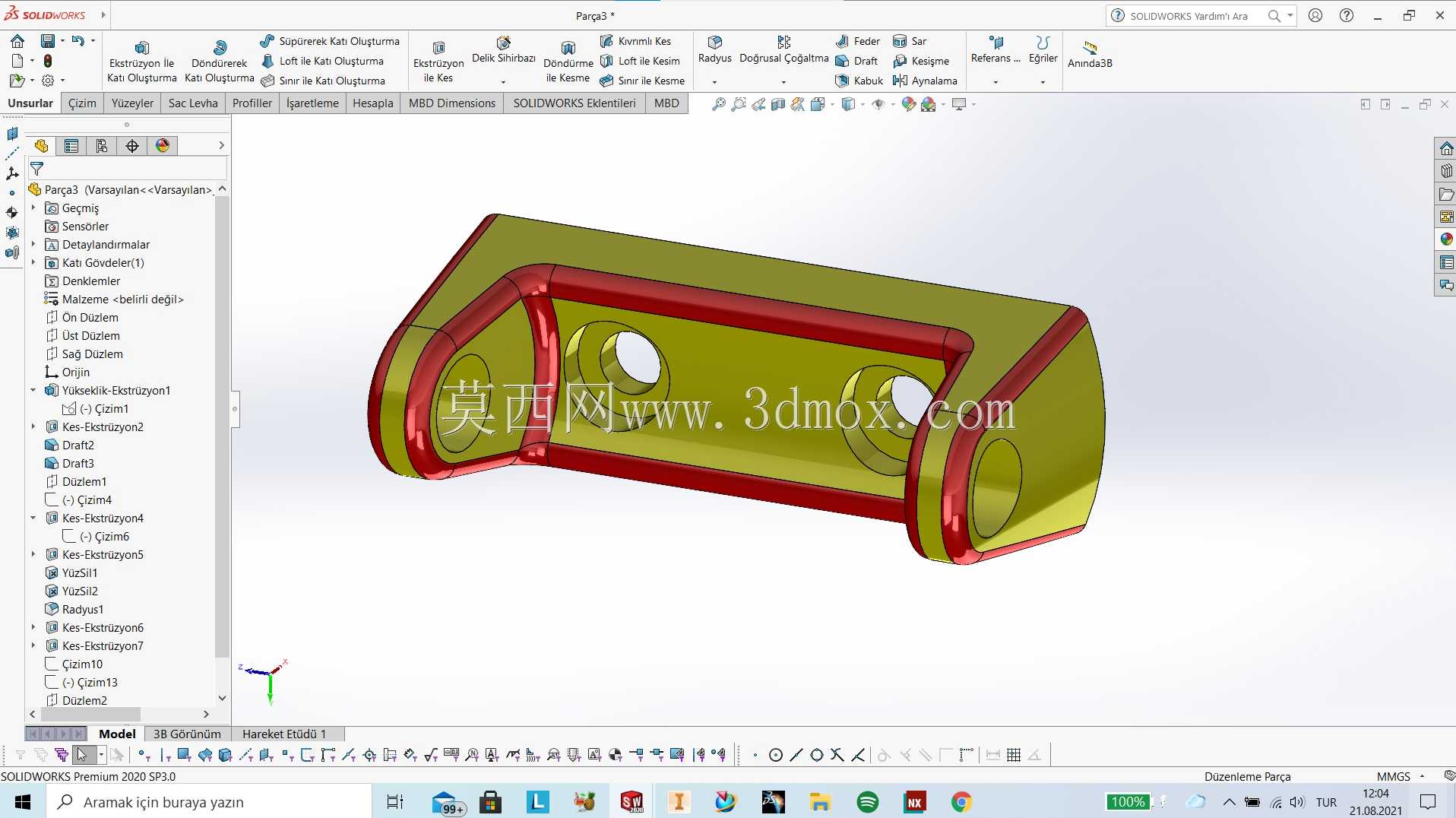

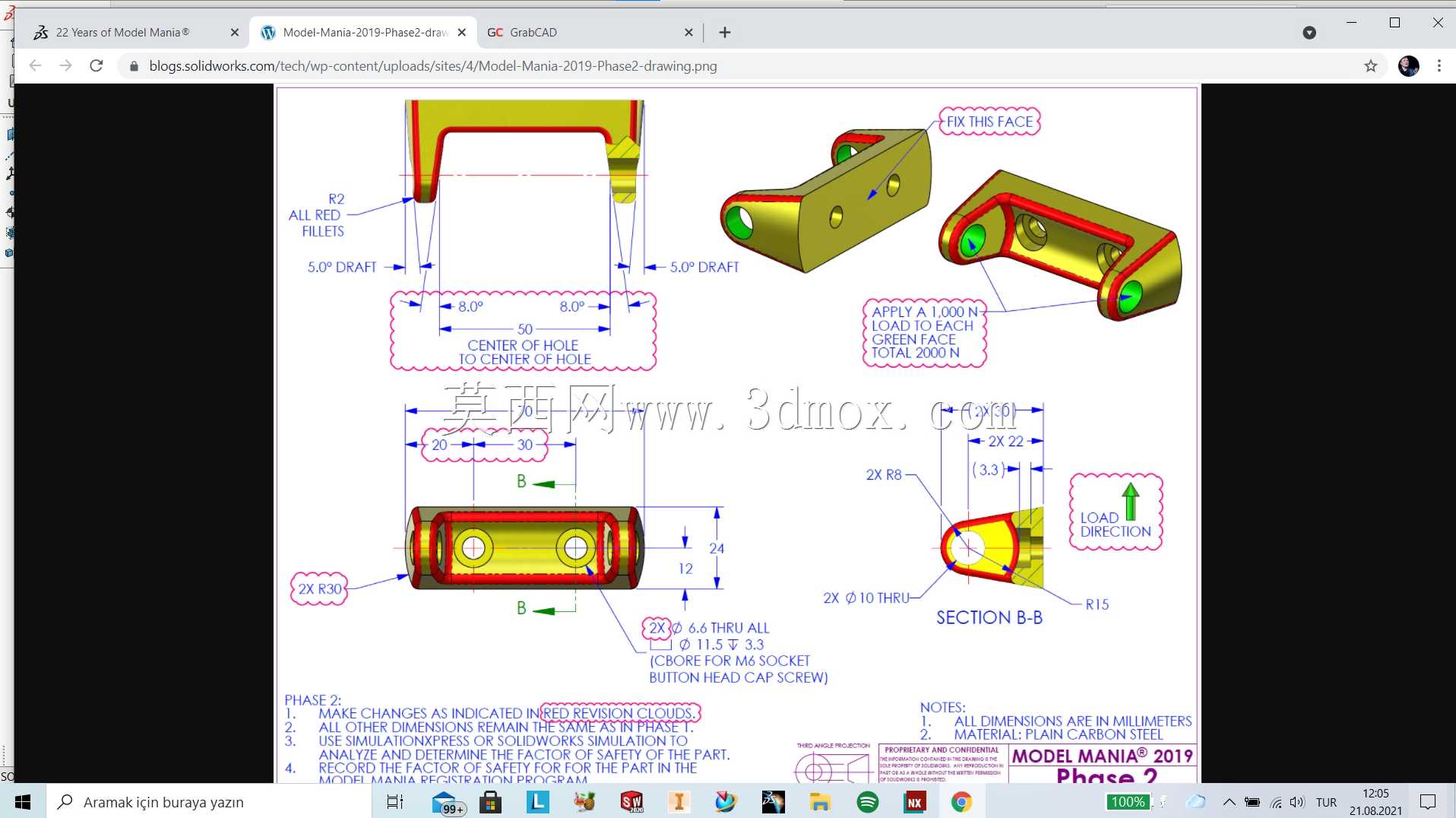

该弧形双孔支座类零件多应用于轻工自动化生产线、小型输送设备的杆件连接节点,也可作为小型工装夹具的侧向支撑连接件使用,核心作用是实现两个垂直排布杆件的刚性连接,同时通过弧形过渡结构分散连接处的应力集中,避免设备运行过程中交变载荷导致的连接部位开裂失效。从结构设计逻辑来看,零件主体采用半包围弧形槽结构,弧形内壁的曲率与待连接的圆形杆件外径完全匹配,安装时可将杆件完全嵌入槽内,增大接触面积的同时限制杆件的径向窜动,相比平板式连接件,这种弧形包裹结构的抗扭能力可提升40%以上,尤其适合存在小幅振动的设备工位。零件两侧设置的同轴安装耳座上开有贯通圆孔,用于穿装锁紧螺栓,两个耳座的端面做了铣平处理,保证螺栓锁紧时垫片与端面完全贴合,不会出现偏载导致的螺栓滑牙问题;零件中部开设的两个横向通孔,用于穿装定位销或者辅助固定螺钉,可实现与另一方向垂直杆件的定位连接,孔位周边做了局部加厚处理,抵消钻孔带来的结构强度削弱。从安装边界来看,零件的整体外轮廓宽度适配常用的30-50mm直径圆杆连接场景,耳座上的安装孔中心距与行业通用的轻型设备连接孔位参数匹配,不需要额外加工转接板即可直接替换原有同类型连接件。设计过程中特意将零件的所有外棱边做了R2圆角处理,既避免安装时划伤操作人员,也能减少热处理过程中的应力集中点,降低零件淬火开裂的概率;零件内壁与杆件接触的面做了粗糙度控制,保证装配后不会出现相对滑动,同时预留了0.1mm的装配间隙,方便现场安装时的对位调整,不需要强行敲击即可完成杆件嵌装。这类零件在实际使用中通常承受径向的支撑载荷与小幅的周向扭转力,因此结构上没有多余的冗余设计,在保证连接强度的前提下尽可能控制零件自重,适合批量加工后应用在各类轻型机械设备的连接节点处。
