单相油浸式配电变压器结构三维模型

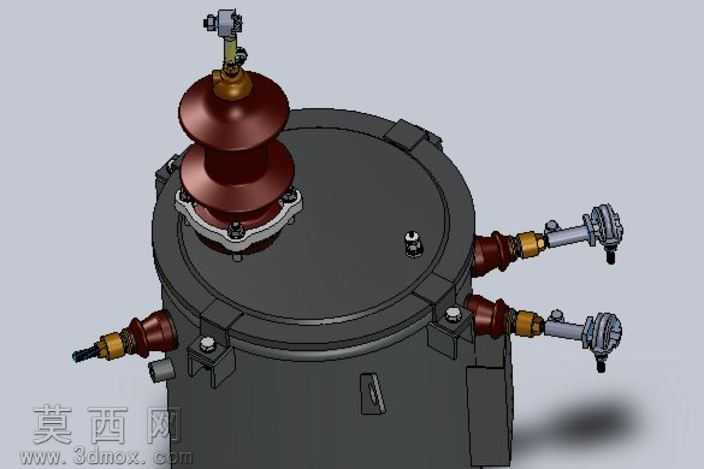

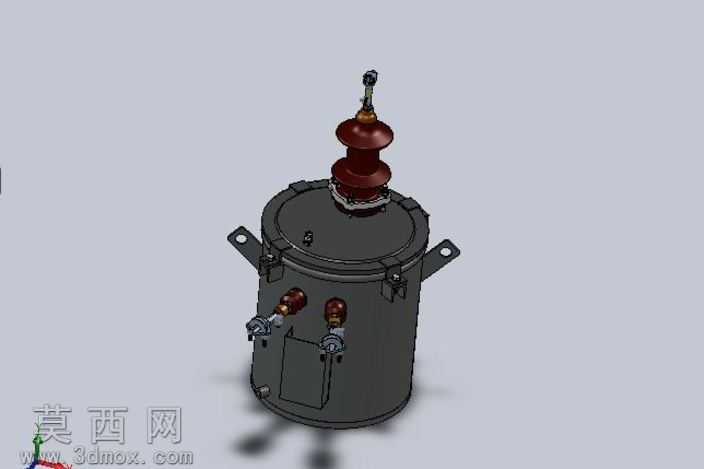

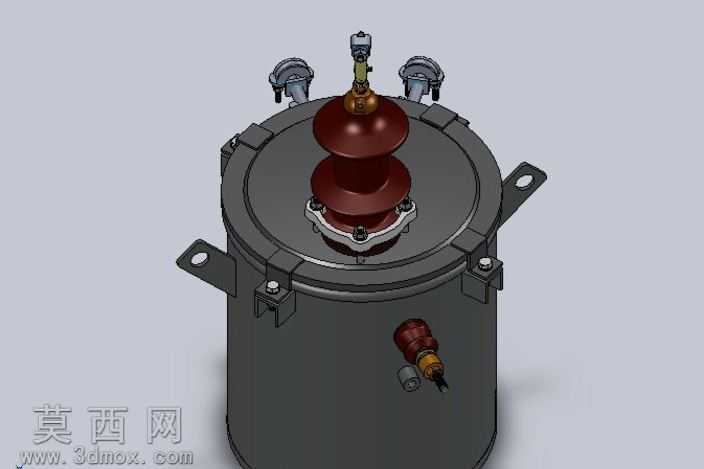

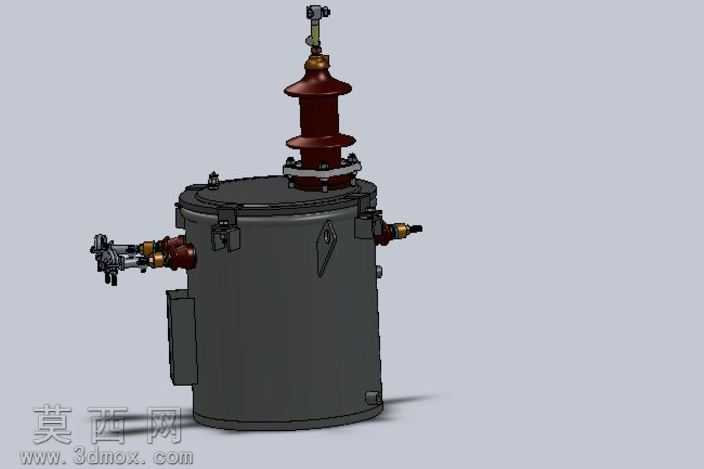

本模型为单相油浸式配电变压器的完整三维结构模型，采用SolidWorks软件进行全参数化建模，建模过程严格遵循油浸式变压器的实际生产结构比例，完整还原了该类电力设备的核心组成部件。模型首先搭建了圆柱形密封油箱主体结构，油箱外壳采用钣金特征建模还原金属焊接壳体的形态，侧壁预留了高低压套管的安装定位孔、油位指示结构安装位以及吊装固定结构，油箱顶部的密封法兰、紧固螺栓组均按照标准件参数逐一建模，还原了油箱密封结构的细节特征。在套管部件建模上，分别还原了顶部高压出线套管与侧壁多组低压出线套管的结构，高压套管采用多层伞裙式绝缘瓷套结构，通过旋转凸台特征生成瓷套的层叠伞裙形态，搭配顶部金属接线端子、中部密封压盖、底部安装法兰的细节结构，瓷套表面赋予棕红色陶瓷材质，金属部件赋予铸铁镀锌材质，还原真实部件的质感差异；低压套管结构相对紧凑，同样还原了绝缘瓷套、导电杆、接线端头、密封紧固件的完整结构，各部件之间的装配关系完全符合实际产品的装配逻辑，可清晰展示套管与油箱的密封安装方式。模型还还原了油箱顶部的无励磁分接开关、接地螺栓、吊攀等附属结构，油箱侧壁的散热结构、放油阀、铭牌安装位等细节也逐一呈现，所有部件之间无干涉，装配层级清晰。渲染阶段采用工业产品展示级渲染参数，金属部件添加了细微的磨砂质感与环境反射效果，陶瓷部件添加了釉面高光与半透明质感，油箱壳体采用深灰色哑光金属漆材质，整体光影效果柔和，能够清晰展示各部件的结构轮廓与装配关系。该模型完整呈现了单相油浸式变压器的内外结构逻辑，建模过程中优先保证结构的准确性与可编辑性，所有特征均保留建模历史，可根据设计需求调整油箱尺寸、套管参数、接线端子规格等内容，能够用于电力设备结构教学、产品方案展示、装配工艺演示等场景，清晰展现该类变压器从外部壳体到核心出线部件的完整结构组成，帮助观者直观理解油浸式单相变压器的结构布局与部件功能。
