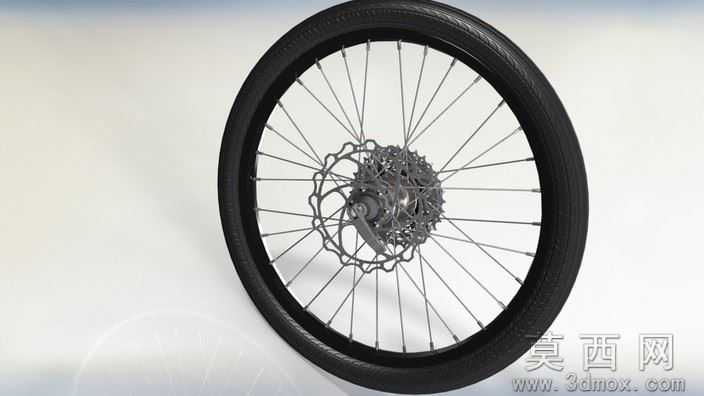

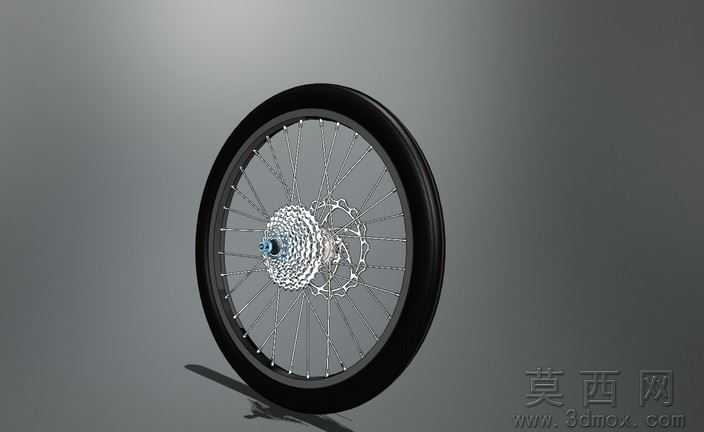

20寸碟刹变速自行车轮三维设计模型

本模型为20英寸规格的自行车后轮完整装配体，对应轮径406毫米，适配小轮径折叠自行车、儿童运动自行车的使用场景，建模过程遵循真实自行车轮组的生产装配逻辑，首先以轮圈的回转特征为基础，通过圆周阵列完成辐条孔的精准排布，再依次完成花鼓、塔基、碟刹安装座、辐条、轮胎的独立零件建模，最终通过同轴配合、辐条张紧角度约束完成整体装配，所有零件的装配间隙完全符合民用自行车的行业生产公差要求。参数设计层面严格遵循行业标准，轮圈直径设定为406毫米，辐条采用等径钢丝结构，通过36根辐条的交叉编法实现轮组的结构强度，花鼓部分兼容禧玛诺XT M770规格的9速 cassette飞轮安装位，碟刹座为标准6钉安装结构，适配160毫米规格的碟刹盘片，同时预留了快拆杆的安装空间，可直接适配标准开档的自行车后叉安装尺寸。渲染材质部分针对不同零件做了区分设置，轮胎采用黑色哑光橡胶材质，还原真实外胎的细微颗粒纹理与胎面排水纹路，辐条采用亮面镀铬金属材质模拟不锈钢钢丝的反光效果，花鼓、飞轮、碟刹盘采用银灰色金属材质，分别对应铝合金阳极氧化、钢制镀锌的表面处理效果，整体渲染光影自然，可清晰展示轮组的所有结构细节。结构原理上完整还原了自行车后轮的动力传递逻辑，飞轮通过塔基的棘轮结构实现单向传动，骑行时链条带动飞轮转动，通过花鼓壳体将动力传递至辐条与轮圈，驱动车辆前进，碟刹盘随轮组同步转动，刹车时夹器夹紧碟刹盘即可实现制动，模型完整保留了棘轮结构、轴承安装位、辐条受力角度的细节，可直观展示轮组的传力与制动逻辑。软件兼容层面，模型提供SolidWorks2012原生格式，同时导出STEP、IGES等通用三维交换格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，无需额外修复即可直接打开编辑，不存在特征丢失、装配错位的问题。研发教学应用层面，该模型可用于小轮径自行车的轮组结构研发，帮助设计人员验证辐条编法、花鼓开档、碟刹安装位的匹配性，也可作为机械设计专业的装配教学案例，帮助学习者理解回转类装配体的配合约束、圆周阵列特征的使用方法，同时也可用于自行车维修教学，直观展示后轮的拆装顺序、飞轮与碟刹的安装逻辑，为相关从业者与学习者提供精准的三维参考。
