全避震山地自行车车架三维设计模型

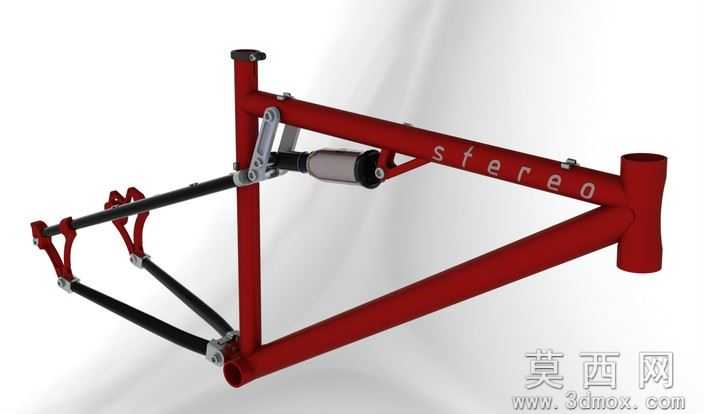

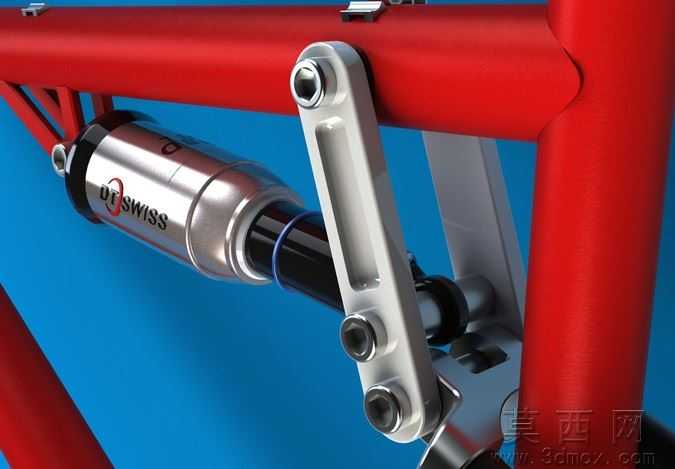

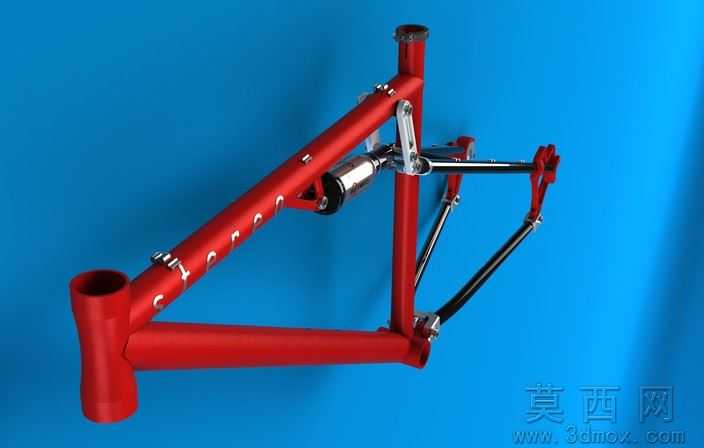

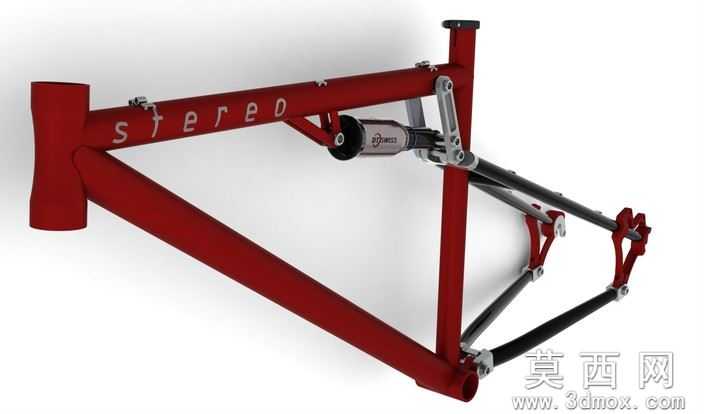

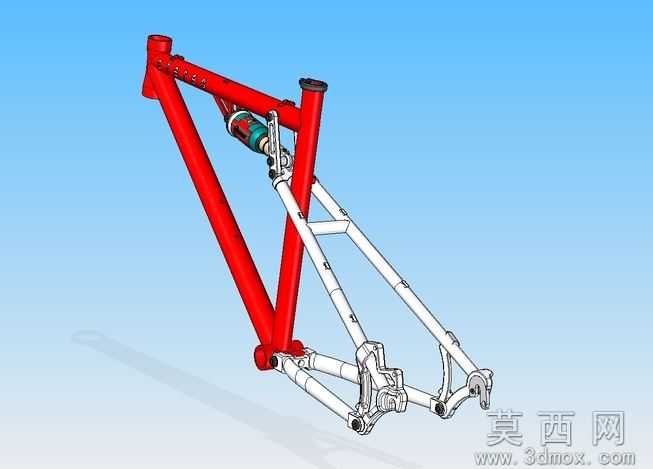

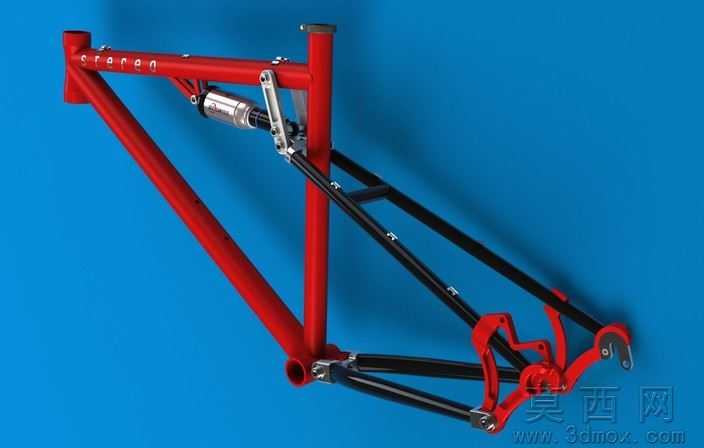

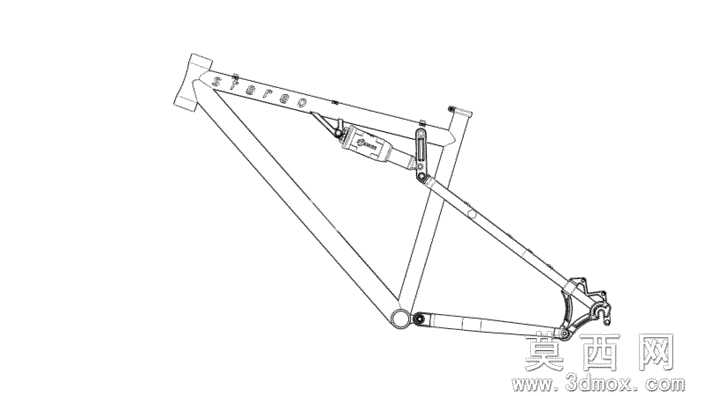

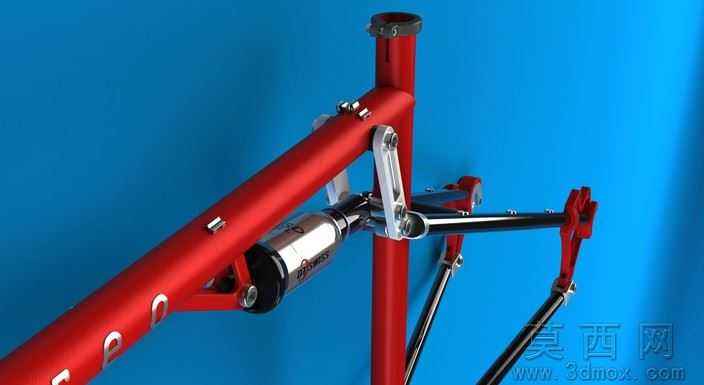

本模型为全避震结构山地自行车车架，建模阶段首先依据山地车骑行的受力需求与人体工学尺寸，先绘制车架主管路的二维轮廓草图，确定头管、座管、五通核心安装位的相对坐标，再通过扫掠、拉伸特征生成各段管材的基础实体，针对后摇臂与避震器连接的多连杆铰接点位，逐一添加同轴心、重合的装配约束，保证各活动部件的运动自由度符合避震行程设计要求，全程严格控制各管材的壁厚参数，匹配铝合金管材的实际加工规格。参数设计层面，模型设定头管角度为68度，适配100-140mm行程的前叉安装，后避震器安装位预留190-210mm的孔距调节空间，后下叉长度控制在430mm，兼顾爬坡发力刚性与下坡通过的灵活性，所有安装螺纹孔、碟刹座、变速尾勾的尺寸均遵循山地车通用行业标准，可直接对接市售的标准自行车零部件。渲染材质部分，车架主体管材赋予红色哑光金属漆材质，还原铝合金车架烤漆的细腻质感，后摇臂连杆部件赋予黑色阳极氧化金属材质，避震器部分分别赋予抛光金属内管、磨砂铝合金外管、橡胶防尘套的对应材质，背景采用高对比度蓝色背景突出车架结构细节，渲染输出的效果图清晰展现各部件的装配关系与外观质感。结构原理上，该车架采用四连杆全避震结构，骑行过程中后轮遇到颠簸冲击时，后摇臂绕主铰接点转动，压缩中置避震器吸收冲击能量，多连杆的几何设计可抵消踩踏过程中的避震器泄力问题，同时保证刹车时后轮的循迹稳定性，相比硬尾车架可大幅降低复杂越野路况下的车身震动，提升骑行舒适度与操控极限。软件兼容方面，模型包含Solid Edge格式源文件与通用stp中间格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维机械设计软件打开编辑，使用者可根据自身设计需求调整管材角度、避震安装位等参数，无需重新搭建基础模型。研发教学应用层面，该模型可作为自行车结构设计课程的教学案例，帮助学习者理解全避震车架的连杆运动原理与参数匹配逻辑，也可作为自行车研发企业的概念设计参考，缩短新车型的前期建模周期，同时适合机械设计爱好者学习管材类焊接结构的建模方法，掌握装配体环境下运动约束的添加技巧。
