34.5毫米规格球脚轮结构设计

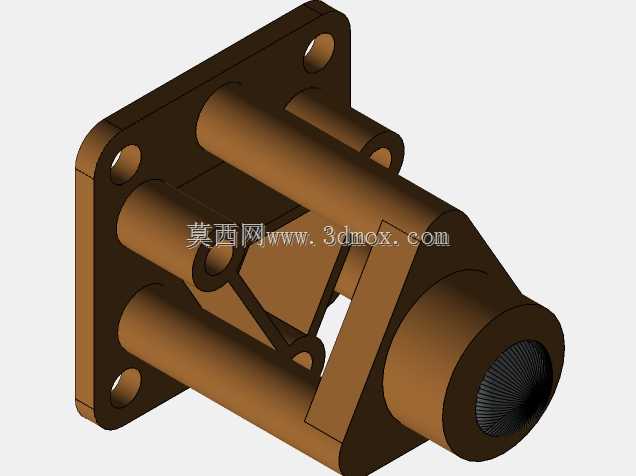

这款球脚轮的设计初衷，是为小型移动机器人、桌面级实验设备、轻型工装载具提供低阻力的万向移动支撑方案，区别于常规的定向轮与普通万向脚轮，其采用球面接触的滚动结构，在平整硬质地面上可以实现任意方向的无卡滞转向，无需额外预留转向摆动空间，适配安装空间紧凑的小型移动载体。从结构设计逻辑来看，安装法兰采用四孔方形布局，四个安装孔沿法兰对角对称分布，安装时可通过螺栓直接固定在载体底部的安装平面上，法兰与轮体支撑结构采用一体化加强筋布局，在轮体转向轴的受力位置增设了三角加强肋，避免承载时支撑臂出现形变偏移，保证滚动球体的转动间隙始终处于合理范围。轮体的滚动接触端采用内嵌式球面限位结构，球体被约束在支撑座的锥形腔体内，仅露出部分球面与地面接触，这种结构既可以避免球体在移动过程中脱出，又能减少灰尘、碎屑进入转动配合面，降低日常使用中的卡滞概率。在安装边界上，这款脚轮的安装法兰平面到球面最低点的垂直高度为34.5毫米，安装时需要在载体底部预留对应高度的安装空间，四个安装孔的中心距适配小型载具的常规安装孔位，无需额外加工转接板即可完成装配。实际应用场景中，这类小球脚轮常被用作小型轮式机器人的辅助支撑轮，搭配驱动轮使用时可以平衡载体重心，避免载体倾斜倾覆，也可以用于轻型实验仪器、小型工具柜的底部支撑，推动时转向灵活，不会出现普通万向轮在小角度转向时的别劲问题。设计过程中对支撑臂的受力路径做了优化，载荷从安装法兰传递到两侧支撑臂，再均匀分布到球体的限位腔体上，避免局部应力集中导致的结构断裂，同时球体的转动配合面预留了合理的间隙，既不会因间隙过大出现晃动，也不会因间隙过小导致转动阻力增大，在硬质地面、环氧地坪、平整木板地面上都能顺畅移动，满足轻型移动载体的日常移动需求。
