台式机CPU轴流散热风扇结构设计

日常做PC硬件结构适配的时候，这类小尺寸轴流风扇是接触频率极高的部件，它的核心作用是通过定向气流带走CPU散热器鳍片上堆积的热量，避免处理器因核心温度过高触发降频保护，是桌面级计算机风冷散热系统里的核心动力部件，除了台式机CPU散热场景，同结构的风扇也常被用在ITX小机箱排风、工控机主板散热、路由器主动散热、小型电源散热等对安装空间有严格限制的场景里。

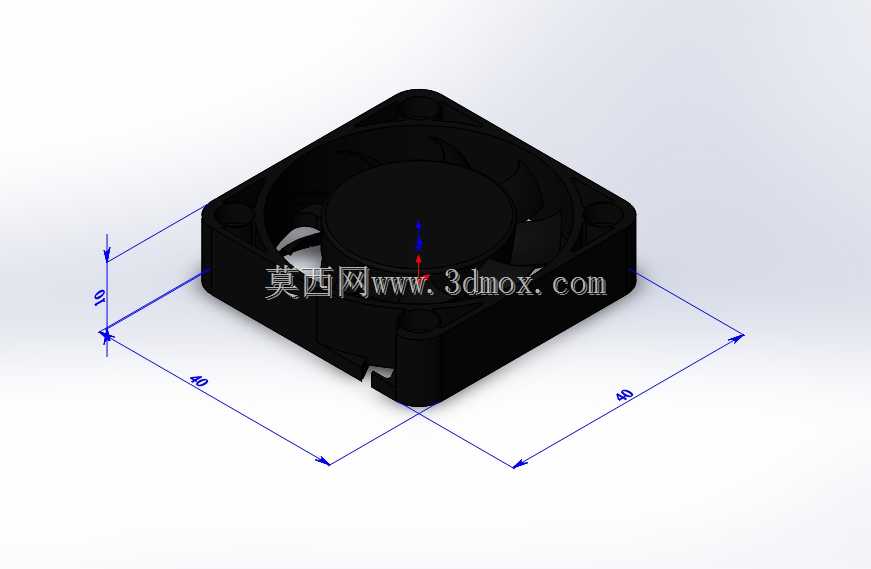

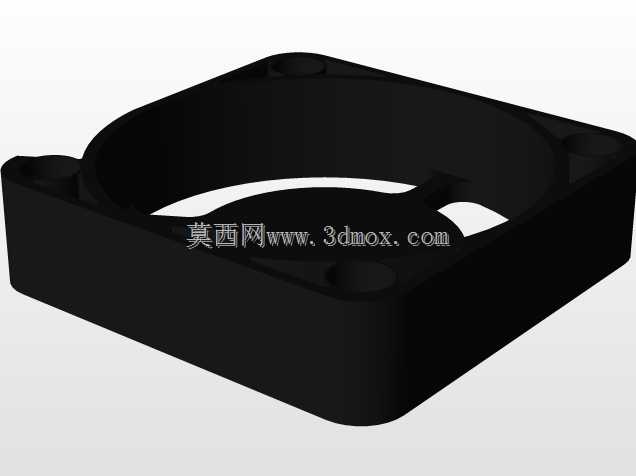

这款风扇采用标准方形外框设计，四个角预留了沉头安装孔位，安装时可直接通过橡胶减震钉或者自攻螺丝固定在散热器扣具或者机箱预留位上，孔位间距匹配行业通用的60mm、70mm、80mm等常规小尺寸风扇安装规范，不需要额外做转接件就能适配绝大多数市售塔式、下压式CPU散热器。外框做了加强筋结构，在四个安装孔位和外框主体之间设置了三角状的加强连接筋，既可以降低塑料外框注塑成型后的收缩变形量，也能提升安装后的结构强度，避免长期震动导致外框开裂。

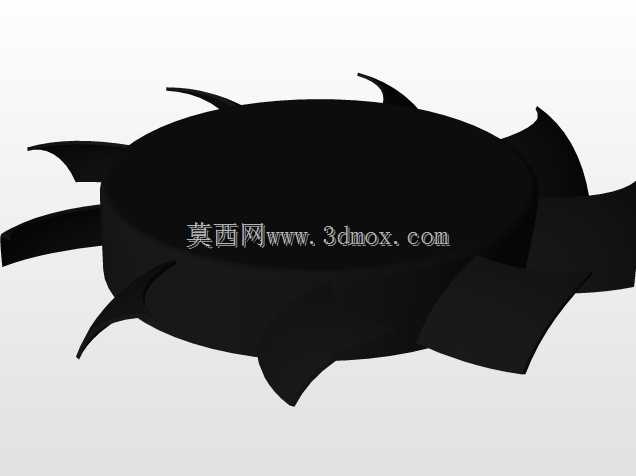

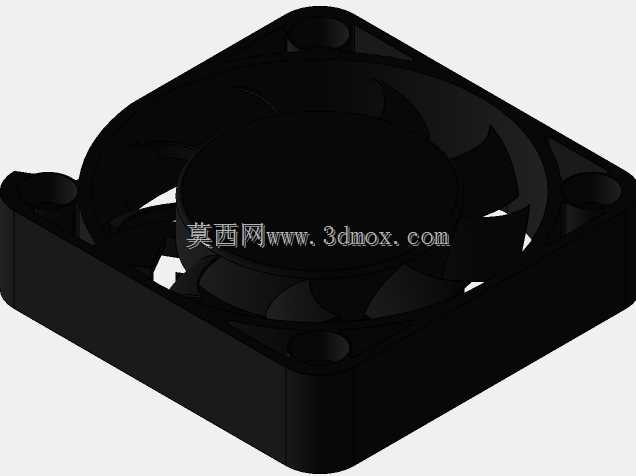

扇叶采用七叶后掠式设计，这种叶型的设计思路是在有限的转速区间内提升风压，同时降低扇叶切割空气产生的高频噪音，扇叶和外框内壁之间预留了均匀的0.8mm间隙，既避免扇叶转动时和外框产生刮擦，也能减少间隙处的气流回流损失，提升送风效率。风扇中心的轮毂区域做了内凹设计，用来容纳内置的直流无刷电机和驱动电路板，轮毂表面的标识点可以用来在装配时快速判断扇叶的动平衡校准位置，减少量产时的动平衡调校工时。

设计这类风扇的时候，首先要确认安装边界的尺寸公差，外框的外形尺寸公差要控制在±0.15mm以内，避免安装时和周边的内存马甲、主板散热装甲产生干涉；安装孔的同轴度要控制在0.1mm以内，保证安装后风扇和散热器鳍片的平行度，避免扇叶转动时产生偏摆。扇叶的曲面造型要结合流体仿真结果反复调整，在保证风量风压满足散热需求的前提下，尽量降低扇叶表面的气流分离，减少紊流带来的噪音；外框的进风侧做了小角度的导流倒角，引导气流更顺畅地进入扇叶区域，降低进风阻力。

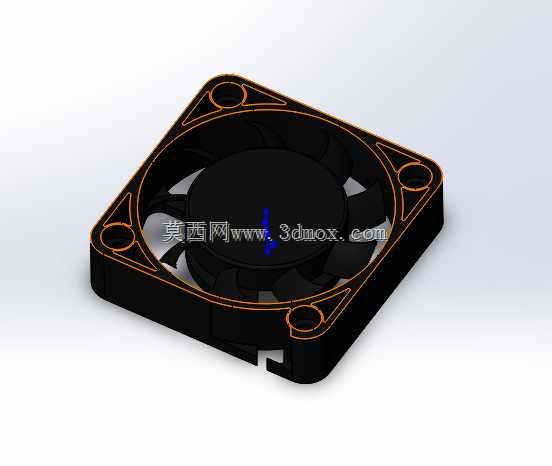

实际选型适配的时候，还要注意风扇的出线位置，这款风扇的出线槽设置在外框侧边的缺口处，走线时可以顺着散热器的扣具边缘固定，避免线材被扇叶卷入，也不会和周边的主板元件产生挤压。外框四个角的安装孔位做了沉台设计，安装橡胶减震钉的时候可以让钉帽完全沉入沉台内，不会凸出于风扇表面，保证风扇和散热器安装面完全贴合，减少震动传递带来的共振噪音。
