PDIP14直插双列直插式集成电路封装

在消费电子、工业控制板卡、小型家电控制模块的PCB设计场景中，PDIP14封装的直插芯片是极为常见的通孔插装类元器件，这类封装的芯片多用于小批量生产、手工焊接的原型验证板、教学实验板以及部分对焊接可靠性要求较高的工业控制回路中，相比表贴封装，直插PDIP封装的芯片无需回流焊工艺，手工烙铁即可完成焊接，维修更换时也无需热风台，普通维修人员即可快速完成拆换，适配小批量打样、教学实训、老旧设备维修替换等多种场景。

这款PDIP14封装的引脚采用标准2.54mm间距设计，这一间距完全匹配通用万用板、标准面包板的插孔尺寸，在原型验证阶段，工程师无需定制PCB即可直接将芯片插在面包板上完成电路功能调试，大幅缩短前期验证周期。封装本体的宽度为6.4mm，单侧引脚的跨距为7.62mm，整体长度20.32mm，安装时在PCB上预留的焊盘孔位需对应14个独立通孔，两排通孔的中心距严格控制在7.62mm，单孔直径建议设置在0.8-1.0mm之间，既可以保证引脚顺利插入，又能避免焊盘过大导致相邻引脚连锡。引脚采用向下弯折的鸥翼型直插结构，引脚伸出本体的长度适配常规1.6mm厚度PCB的焊接要求，焊接后引脚露出焊盘的长度控制在1-2mm即可，过长的引脚容易在运输震动中与相邻导体接触造成短路，过短则会导致焊接强度不足，在温度循环测试中容易出现脱焊问题。

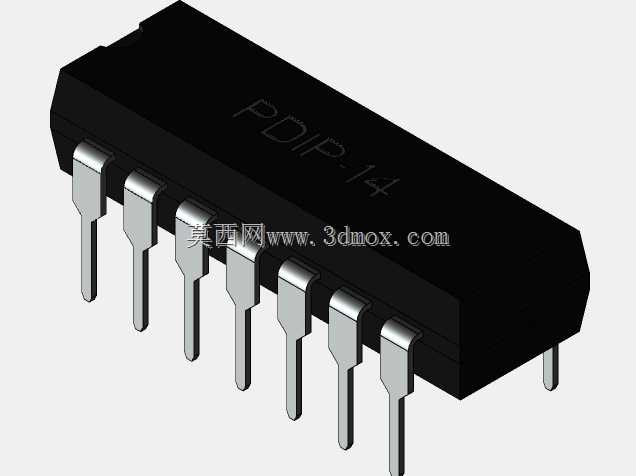

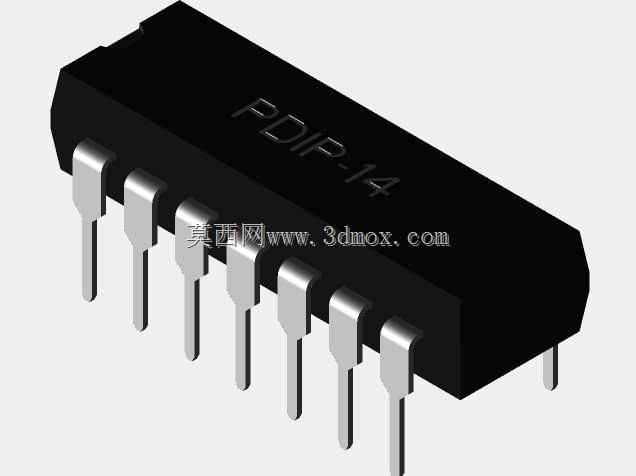

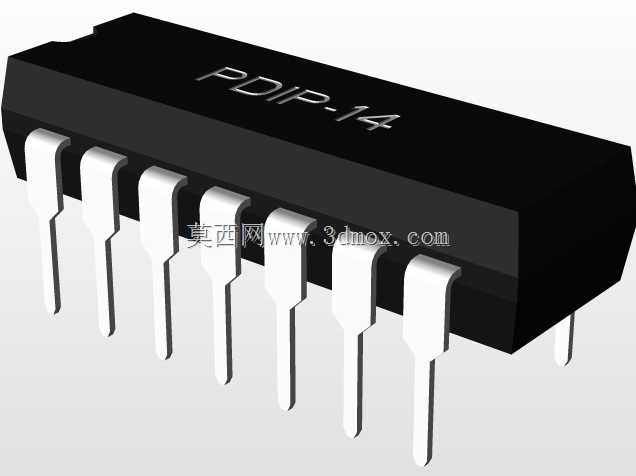

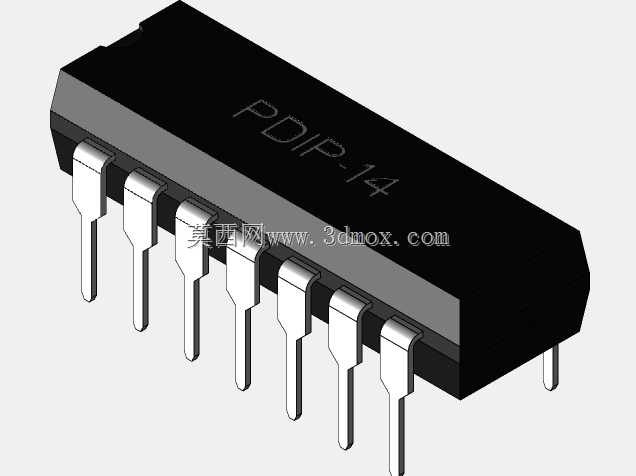

建模过程中需要严格还原封装本体的黑色环氧塑封质感，本体表面的丝印标识位置要对应实际芯片的标记区，引脚的金属倒角、弯折弧度都需要符合实际加工公差，不能做成直角生硬的结构，否则在PCB装配干涉检查时会出现误判。封装两端的引脚1标记缺口要做清晰的结构还原，这个缺口是生产焊接时判断引脚方向的核心标识，一旦建模时遗漏或者位置偏差，会导致后续PCB设计中丝印方向错误，最终造成芯片装反烧毁的生产事故。

在实际板卡布局时，PDIP14封装的芯片周边需要预留至少2mm的操作空间，方便手工焊接时烙铁头的操作，若芯片下方需要走信号线，要注意避让引脚焊盘，同时两排引脚之间的区域尽量不要布置过高的元器件，避免芯片安装时出现干涉。对于需要加装IC插座的场景，建模时还要考虑插座的安装高度，通常IC插座会比芯片本体高出3-5mm，整体板卡的外壳预留空间需要把这部分高度计算在内，避免外壳装配时压到芯片本体造成引脚变形。这类直插封装的芯片抗机械应力能力比表贴封装更强，在经常出现震动的工业设备场景中，通孔焊接的结构可以提供更可靠的连接强度，不会像表贴封装那样在长期震动后出现焊盘开裂的问题，这也是很多老旧工业设备至今仍大量使用PDIP这类直插封装芯片的核心原因。
