入耳式无线蓝牙耳机外观结构设计

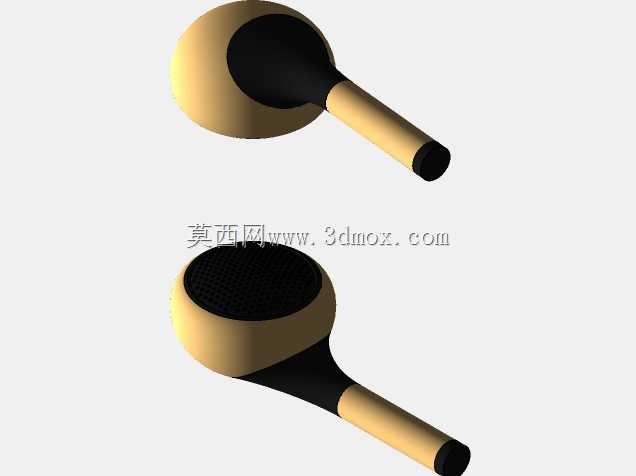

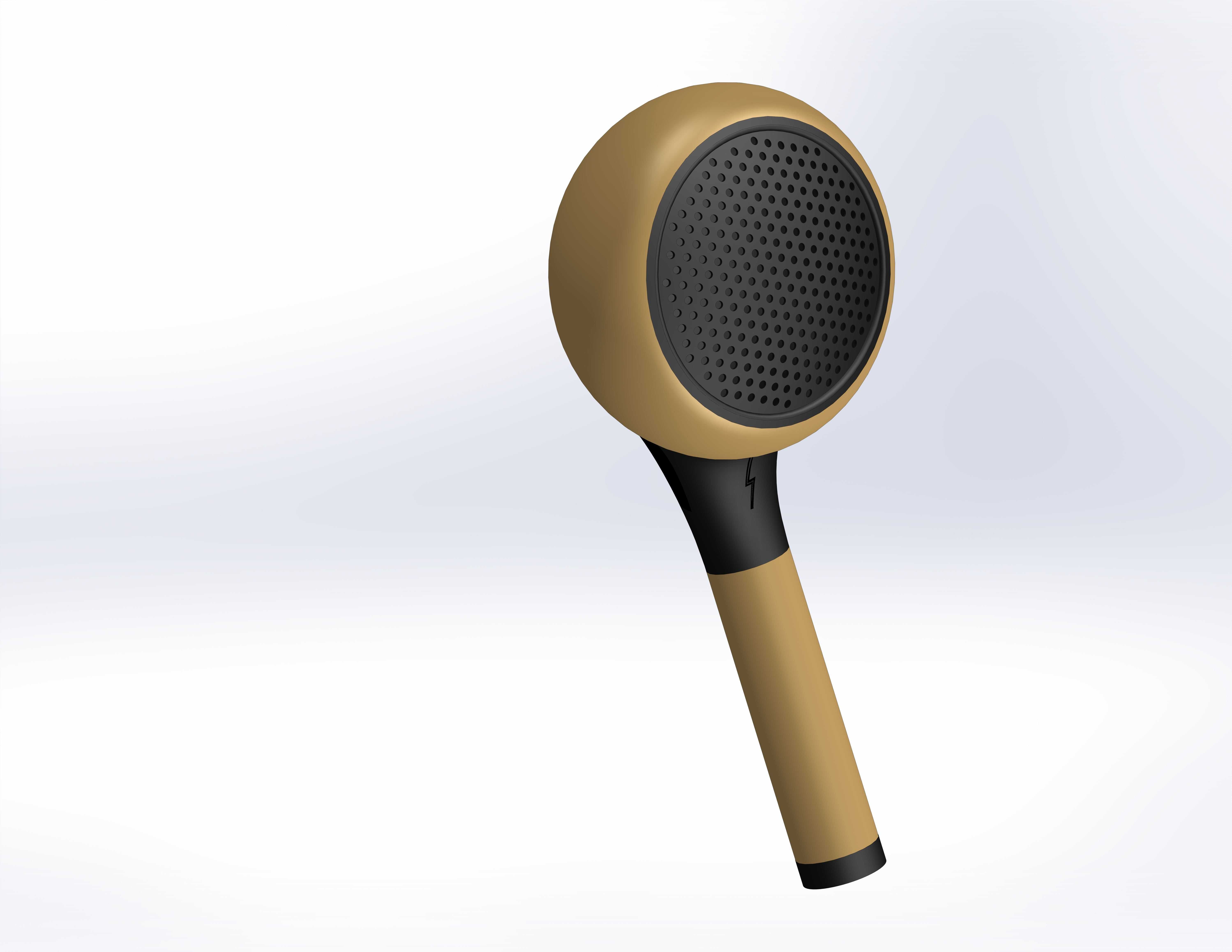

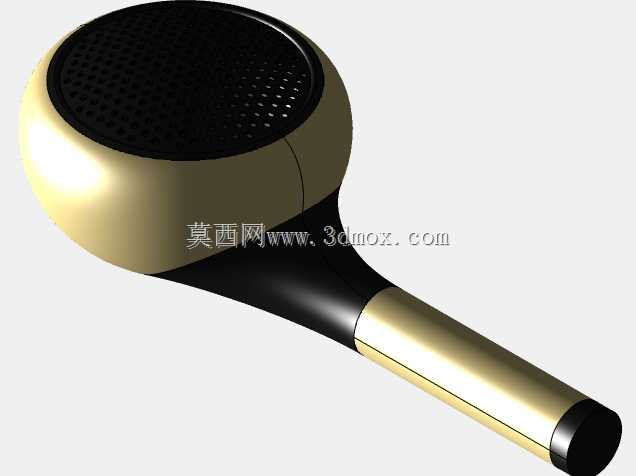

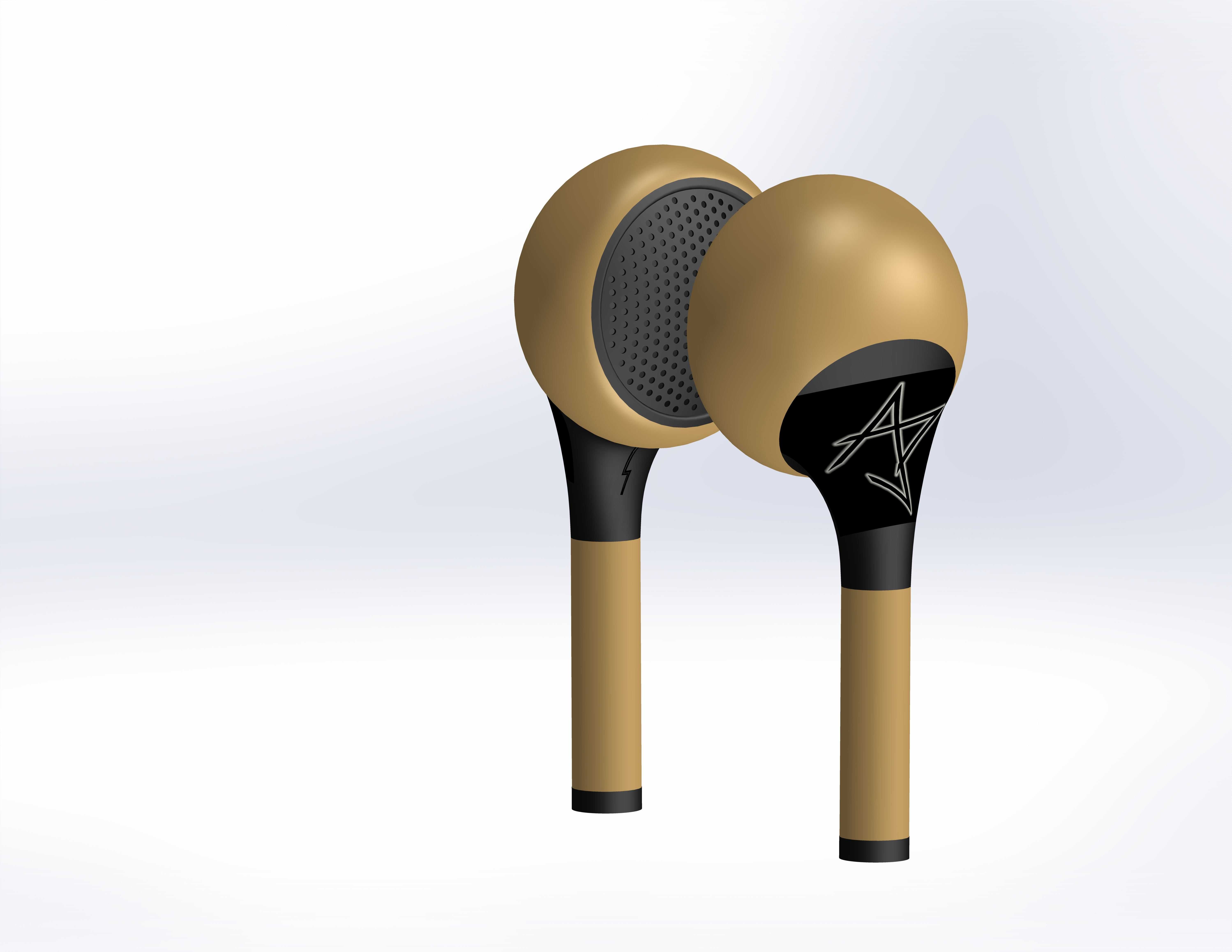

这款入耳式耳机的结构设计，首先围绕日常通勤、运动佩戴的实际场景展开，腔体部分采用类球形曲面过渡，能够更好贴合人耳甲腔的生理轮廓，减少长时间佩戴产生的压迫感，同时在耳道接触位置预留了硅胶耳塞套的安装卡位，卡位处设计了环形凸台结构，可适配不同尺寸的通用硅胶耳塞，保证佩戴时的密封性与稳固性，避免日常走动、慢跑过程中出现滑落的情况。耳机柄部分采用圆柱渐变造型，从腔体连接处向下逐步收窄，既符合手持取放的握持手感，也在内部预留了足够的空间布置蓝牙天线、触控传感器与锂电池组件，柄部末端设计了环形装饰凹槽，可作为充电触点的定位标识，也能在装配时起到防呆作用，避免组装过程中出现壳体错位的问题。出声孔区域采用密集阵列式网孔设计，网孔下方预留了防尘网的安装槽位，可有效阻挡外界灰尘、耳垢进入腔体内部损坏发声单元，同时网孔的排布经过声学路径优化，能够减少高频段的声波衍射，提升出声的指向性。壳体分模线设置在腔体与耳机柄的衔接位置，分模面做了0.1mm的错位避空设计，能够降低注塑成型后飞边处理的工作量，同时保证合模后壳体的外观一致性，表面处理采用哑光与亮面分区设计，出声面与柄部触控区域做磨砂质感处理，减少日常使用中指纹、汗渍的残留，装饰标识区域做高光处理，提升产品的外观辨识度。在安装边界上，单只耳机的整体长度控制在适合入耳佩戴的合理区间，腔体最大直径适配绝大多数成年人的耳甲腔尺寸，柄部直径兼顾内部元件布置与手持捏取的操作空间，壳体壁厚均匀设置在1.2mm，既保证塑胶件的成型强度，也能避免壁厚不均导致的缩水、翘曲等注塑缺陷，内部筋位的布置避开了发声单元与电池的安装空间，筋位厚度控制在壁厚的0.6倍，防止壳体表面出现缩痕。整体结构设计兼顾了佩戴舒适性、装配便利性与声学性能要求，可作为消费类无线耳机开发阶段的结构参考，也可用于外观手板制作的结构验证，帮助设计人员快速调整壳体曲面与内部元件的布局匹配度，缩短产品开发周期。
