铣削机配套液压驱动尾座结构设计

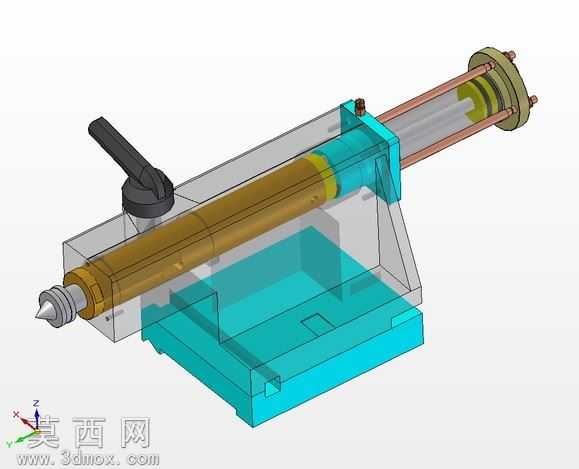

本模型为铣削机配套的液压驱动尾座三维结构，建模过程中采用参数化特征建模思路，先完成整体安装底座的基准搭建，底座采用带加强筋的箱式结构设计，兼顾安装定位精度与结构刚性，建模时对底座的安装定位槽、螺栓过孔、支撑立板的连接过渡圆角均做了精细化还原，避免应力集中的结构缺陷。尾座的核心执行部件为液压驱动的伸缩主轴，建模时将主轴拆分为顶尖安装段、活塞连接段、导向配合段三个部分，分别还原各段的尺寸公差配合特征，顶尖采用标准莫氏锥度结构，可适配不同规格的活动顶尖，满足不同工件的顶紧需求。液压驱动部分还原了缸筒、活塞杆、端盖、导向套、密封槽的完整结构，缸筒采用拉杆式连接结构，四根对称布置的拉杆将前后端盖与缸筒紧固，建模时对拉杆的螺纹段、锁紧螺母的防松结构均做了细节呈现，同时还原了缸体上方的液压油口、锁紧手柄的偏心压紧机构，该手柄可在主轴伸缩到位后实现主轴的机械锁止，避免液压系统泄压导致工件移位。外观渲染阶段，对不同部件赋予差异化材质：底座与支撑结构采用哑光铸铁材质，还原机床铸件的磨砂质感；缸筒与主轴外露部分采用抛光钢材材质，呈现金属加工面的光泽；密封件、操作手柄采用黑色硬质工程塑料材质，液压油腔部分做半透明处理，可直观展示内部活塞的装配位置与运动行程。整体结构设计遵循机床附件的设计规范，所有运动部件均预留合理的配合间隙，安装基准面做了平面度特征的还原，可直接用于铣削机床的配套装配校核、液压回路的动作模拟演示，也可作为同类液压尾座设计的结构参考，帮助设计者快速完成尾座的结构优化与细节调整，验证液压驱动顶紧机构的行程、刚性是否满足铣削加工的工况需求。
