星型径向活塞动力输出总成结构设计

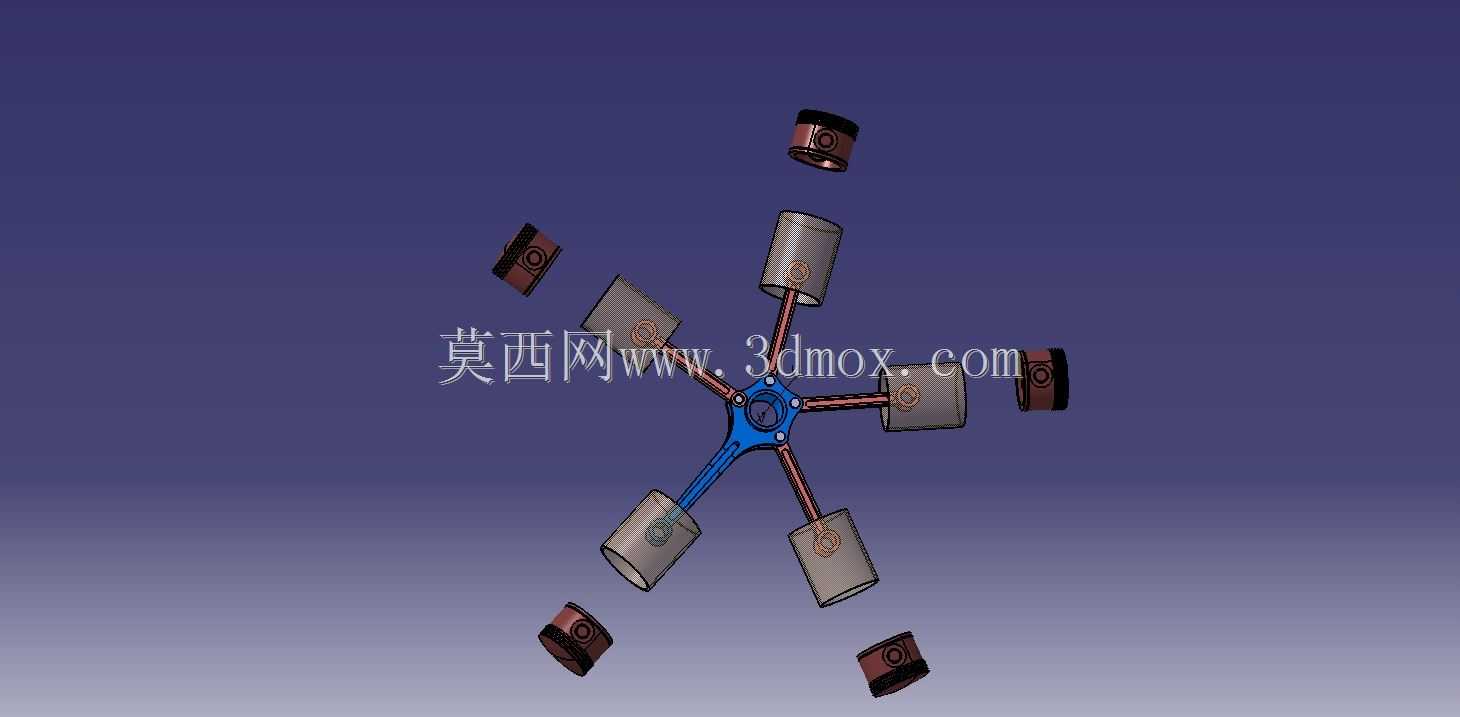

这套径向活塞动力总成采用周向均布的星形布置，将多组活塞-连杆组件围绕中心曲柄轴呈放射状排布，相比直列或V型动力结构，在相同排量下能显著缩短轴向长度，同时让整机质量更集中于输出轴附近，降低转动惯量带来的振动偏移。这类结构早年广泛应用于航空活塞动力领域，紧凑的径向轮廓能在狭窄的机头环形空间内布置更多气缸，迎风冷却条件也更均匀；在小型固定翼飞行器、气垫船以及部分特种地面动力装置中，这种布局的优势依然明显，尤其适合对轴向尺寸限制严格、需要直接驱动螺旋桨或重载叶轮的场景。

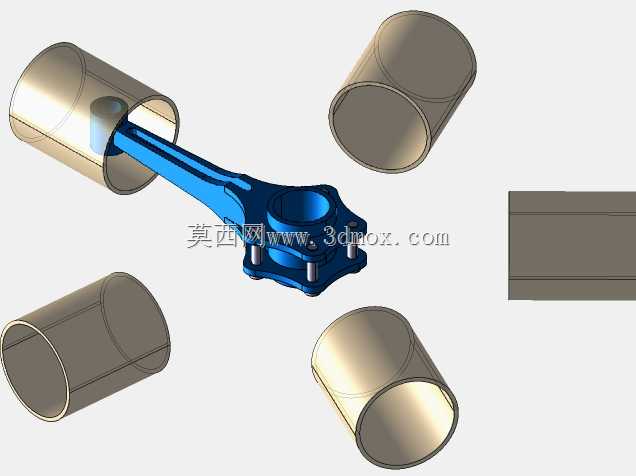

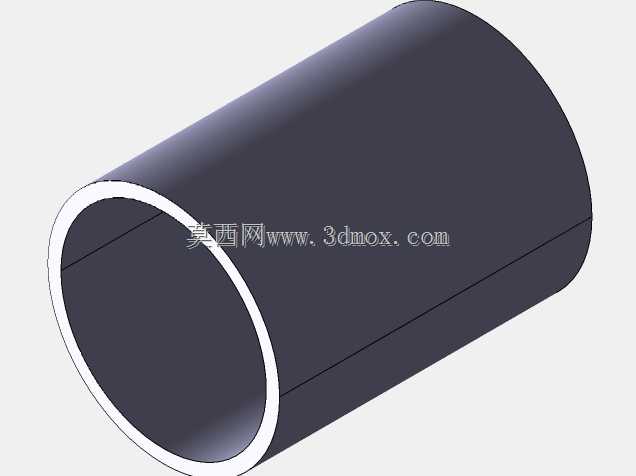

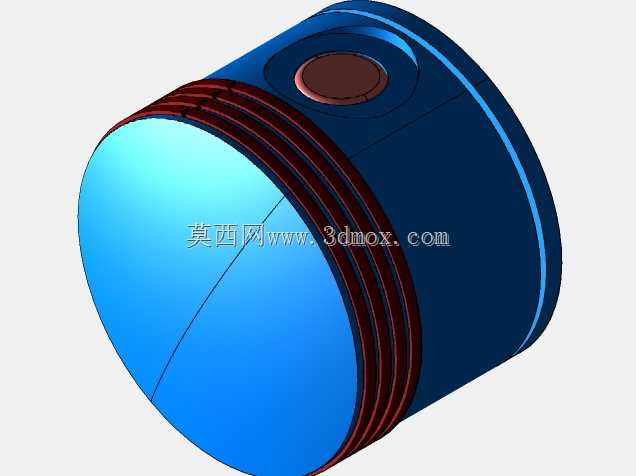

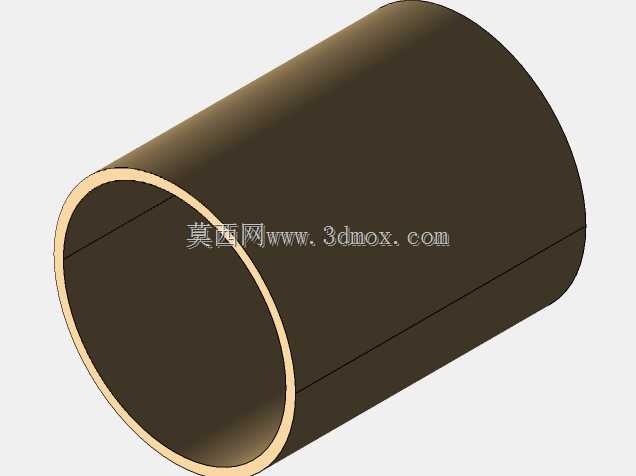

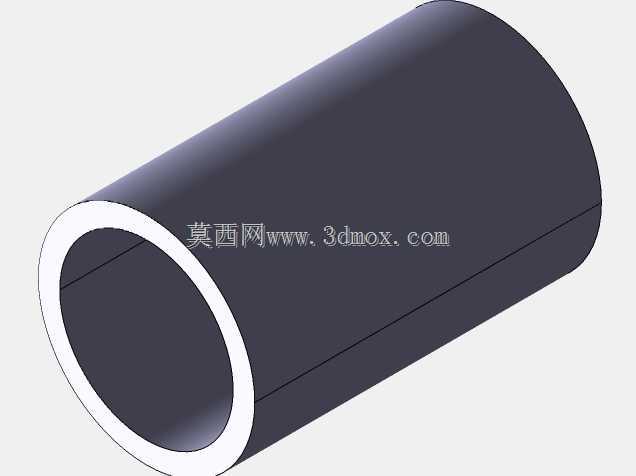

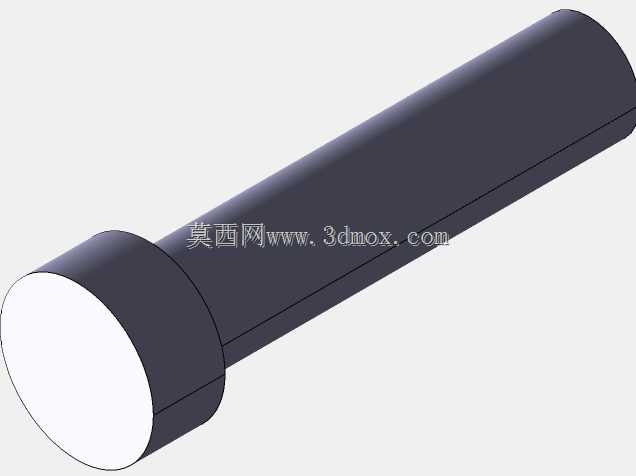

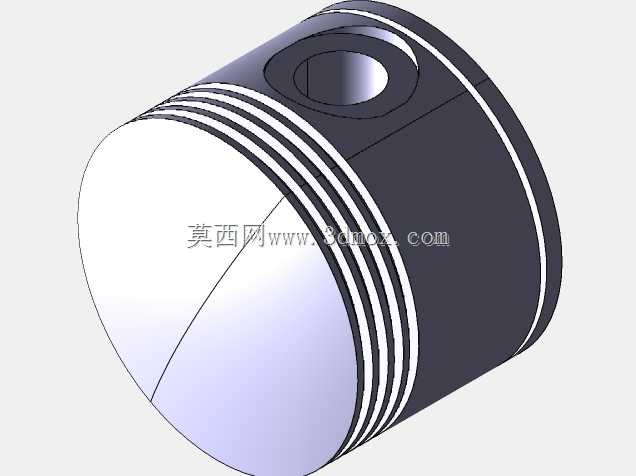

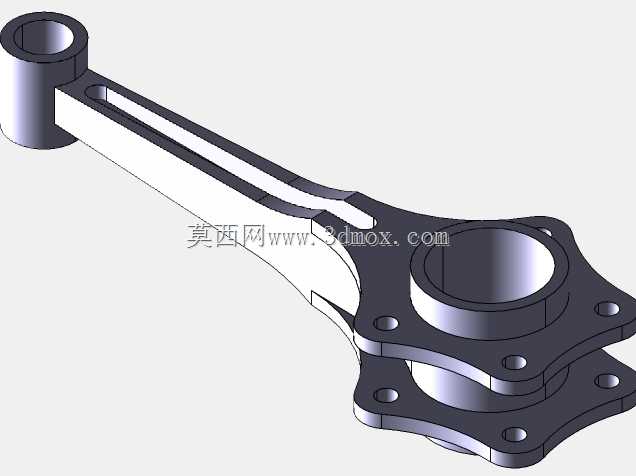

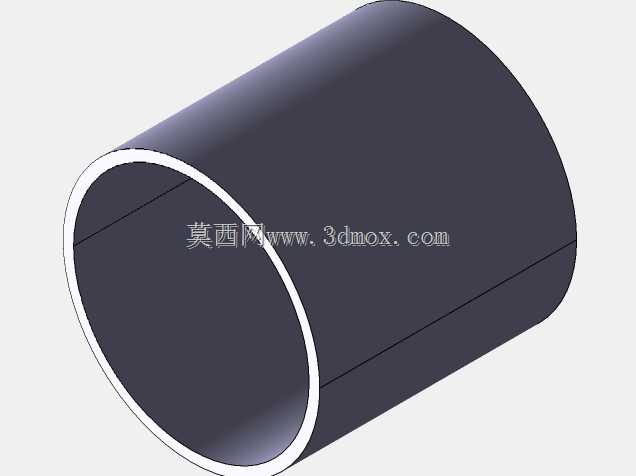

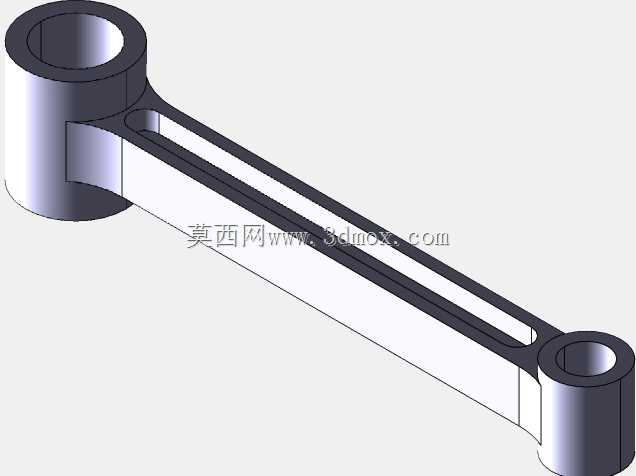

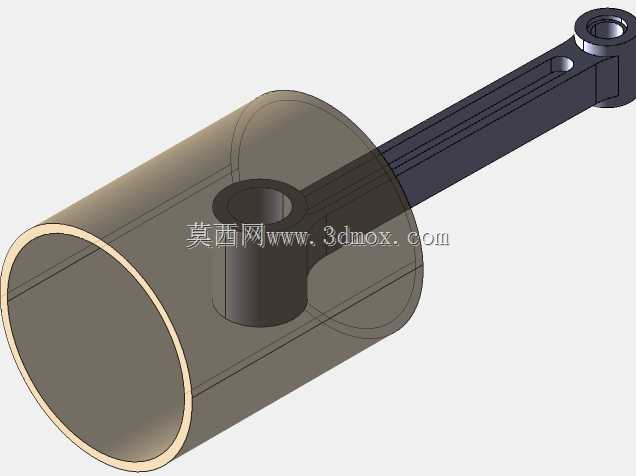

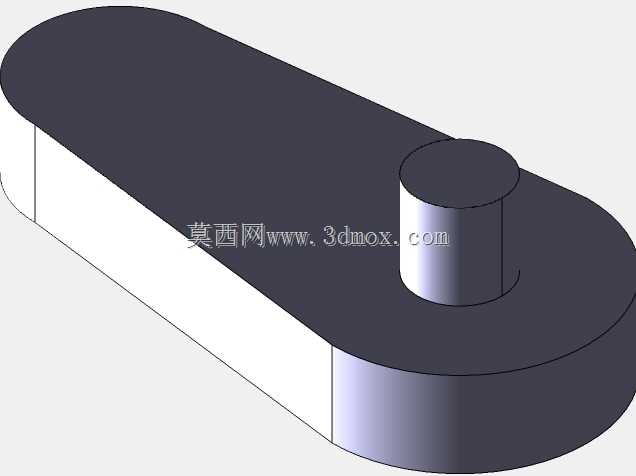

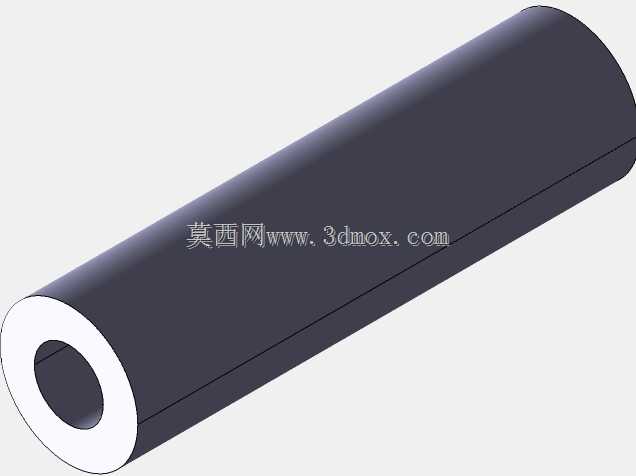

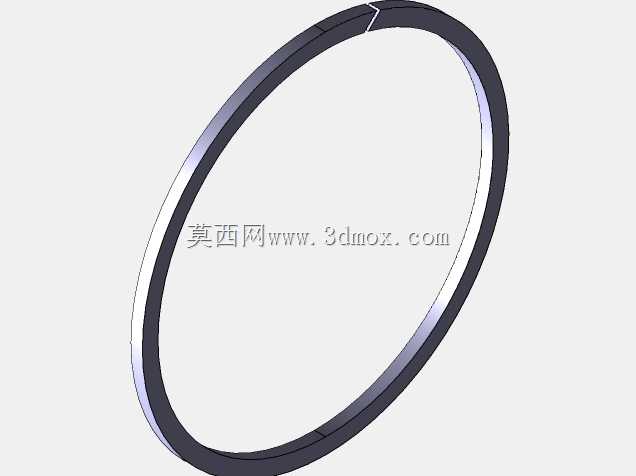

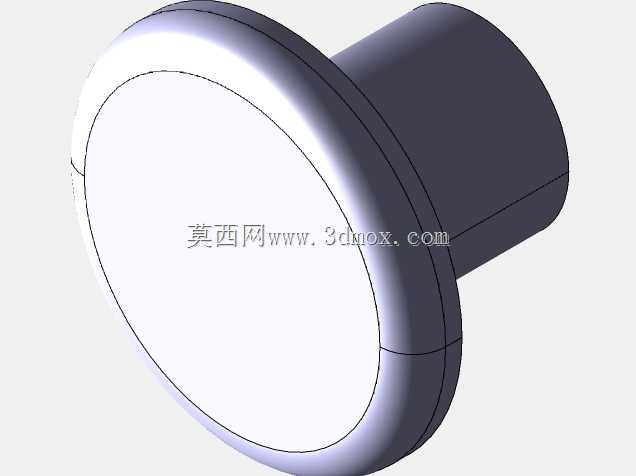

从实际功能来看，各活塞在各自缸套内做往复直线运动，通过铰接的连杆将推力汇聚到中心曲柄销，将直线运动转化为主轴的旋转扭矩。周向均匀分布的作功行程可以让输出扭矩更平顺，相邻活塞的惯性力在径向方向形成部分抵消，对整机支承结构的冲击更小。设计时需要重点处理连杆与中心曲柄的铰接关系：主连杆与副连杆的铰接点位置直接影响各活塞的行程相位差，若相位偏差过大，会导致各缸压缩比不一致，引发振动和功率损失。模型中各缸套、活塞、连杆以及中心曲柄的配合关系完整呈现，铰接处的运动间隙、活塞销的装配位置都按照实际装配逻辑搭建，可直接用于运动干涉检查和动力学仿真。

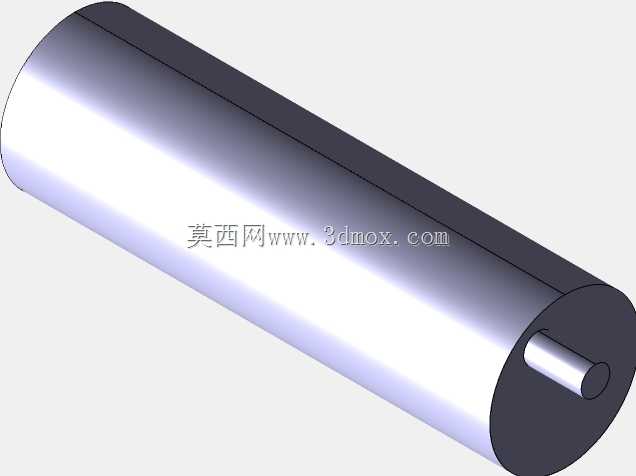

外形与安装边界方面，整机外轮廓由周向分布的缸套末端决定，呈规则的多角星形，安装法兰位于中心机体后侧，输出轴从机体中心沿轴向伸出。选型布置时需要预留缸套外侧的冷却气流通道，径向方向不能与周边管路、支架发生干涉；轴向方向要保证输出轴与被驱动设备的同轴度，机体后侧的安装止口需与支承座定位面贴合。缸套与中心机体的连接部位是受力核心，往复惯性力和燃气压力都通过此处传递到机体，建模时对应位置的壁厚和加强筋布局都做了体现，能够直观反映载荷传递路径。对于结构设计人员来说，这套模型可用于验证星形动力装置的总体布置、连杆运动轨迹以及支承结构的受力边界，也能作为特种动力选型时的空间校核参考。
