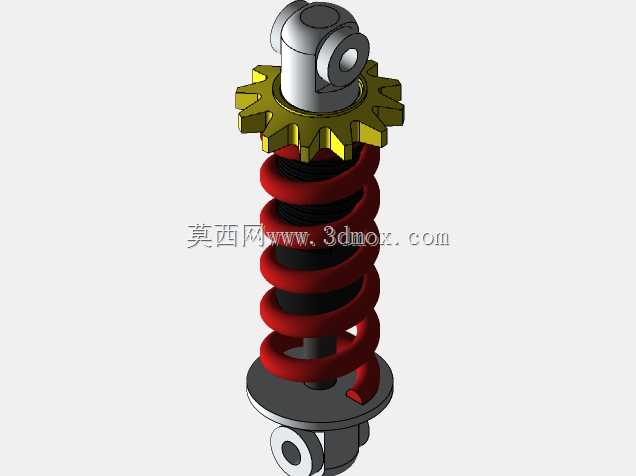

带齿轮调节结构的螺旋弹簧减震装配结构

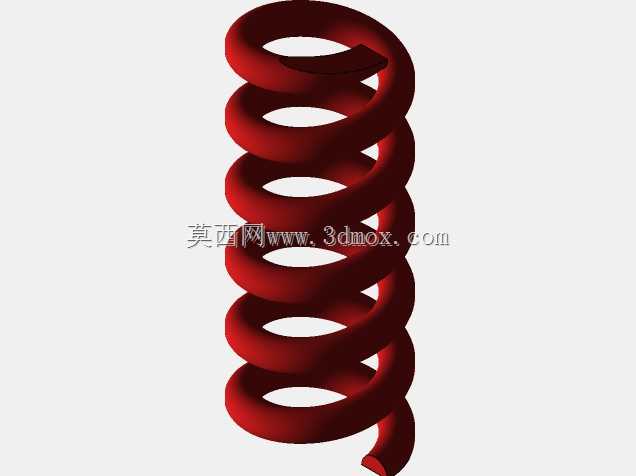

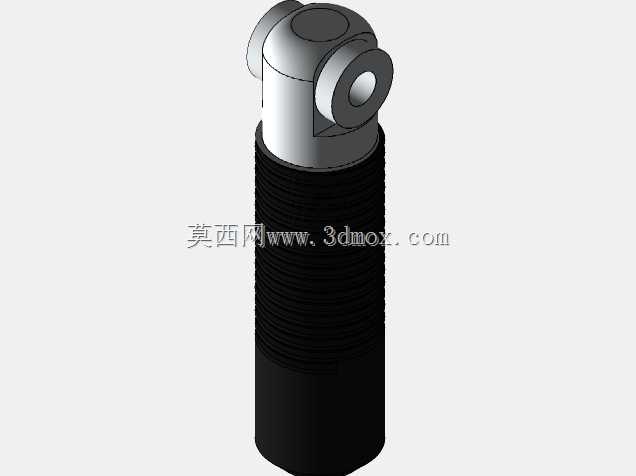

　　该减震装配结构主要面向小型非道路代步车辆、轻型电动两轮/三轮车辆的悬架系统适配场景，也可用于小型工业设备的隔振安装工位，承担行驶或设备运行过程中纵向冲击载荷的缓冲与阻尼耗散作用，避免刚性冲击直接传递至车架或设备主体，提升运行平顺性与结构件疲劳寿命。整套结构采用上下双耳吊耳式安装接口，上安装端集成带外齿的调节齿盘结构，可通过齿盘啮合实现弹簧预紧力的多档位调节，适配不同载荷工况下的减震硬度需求，无需额外拆解结构即可完成预压量调整，适配售后维保与工况快速调整的实际需求。核心弹性元件采用等节距圆柱螺旋弹簧设计，弹簧中径、线径参数匹配额定承载区间，弹簧内侧设置同轴阻尼芯轴结构，芯轴与上下安装座之间预留足够的往复运动行程，

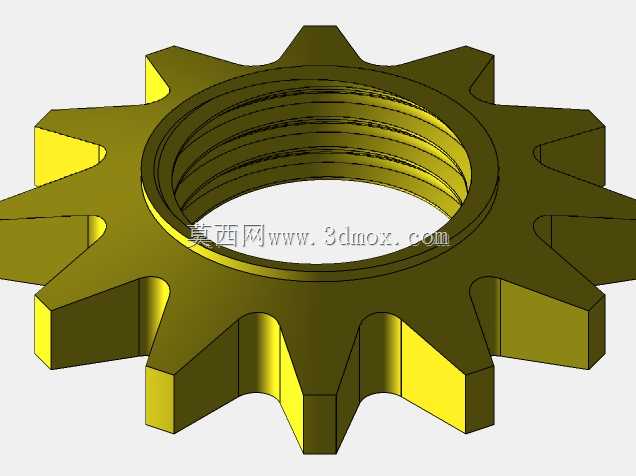

　　避免极限压缩工况下出现弹簧并圈、芯轴顶死的结构干涉问题。下安装座采用圆盘式弹簧承托结构，承托面设置与弹簧端部匹配的定位台阶，防止弹簧受侧向力时出现径向窜动脱出；上下吊耳的安装孔位同轴度公差控制在合理区间，保证安装后减震器可沿摆动方向自由转动，避免安装附加应力导致的芯轴偏磨、弹簧异常受力问题。设计过程中优先考虑装配工艺性，所有零件均采用常规机械加工工艺即可实现量产，齿盘结构采用直齿设计，啮合间隙控制在合理范围，调节时档位清晰无松旷，同时齿盘与上安装座采用分体装配结构，齿面磨损后可单独更换，降低后期维护成本。整套装配的外形轮廓充分考虑安装边界，弹簧外径、齿盘最大外径、上下吊耳的伸出长度均适配常规轻型车辆的悬架安装空间，无需对原有车架结构做大幅改动即可完成替换安装，阻尼芯轴的行程设置匹配对应车型的悬架跳动量，极限拉伸与压缩位置均设置硬限位结构，避免超出工作行程导致的结构损坏。
