五辐式摩托车前轮轮毂结构设计

　　摩托车作为两轮代步与休闲出行的核心载具，行走系统的轮组部件直接决定行驶过程中的动态响应、负载承载能力与抗冲击表现，本次呈现的五辐式前轮轮毂结构，是面向中小排量通勤类摩托车开发的行走承载部件，适配常规12-14寸前轮装配套件，可覆盖多数民用踏板、跨骑小排量车型的前轮装配需求。

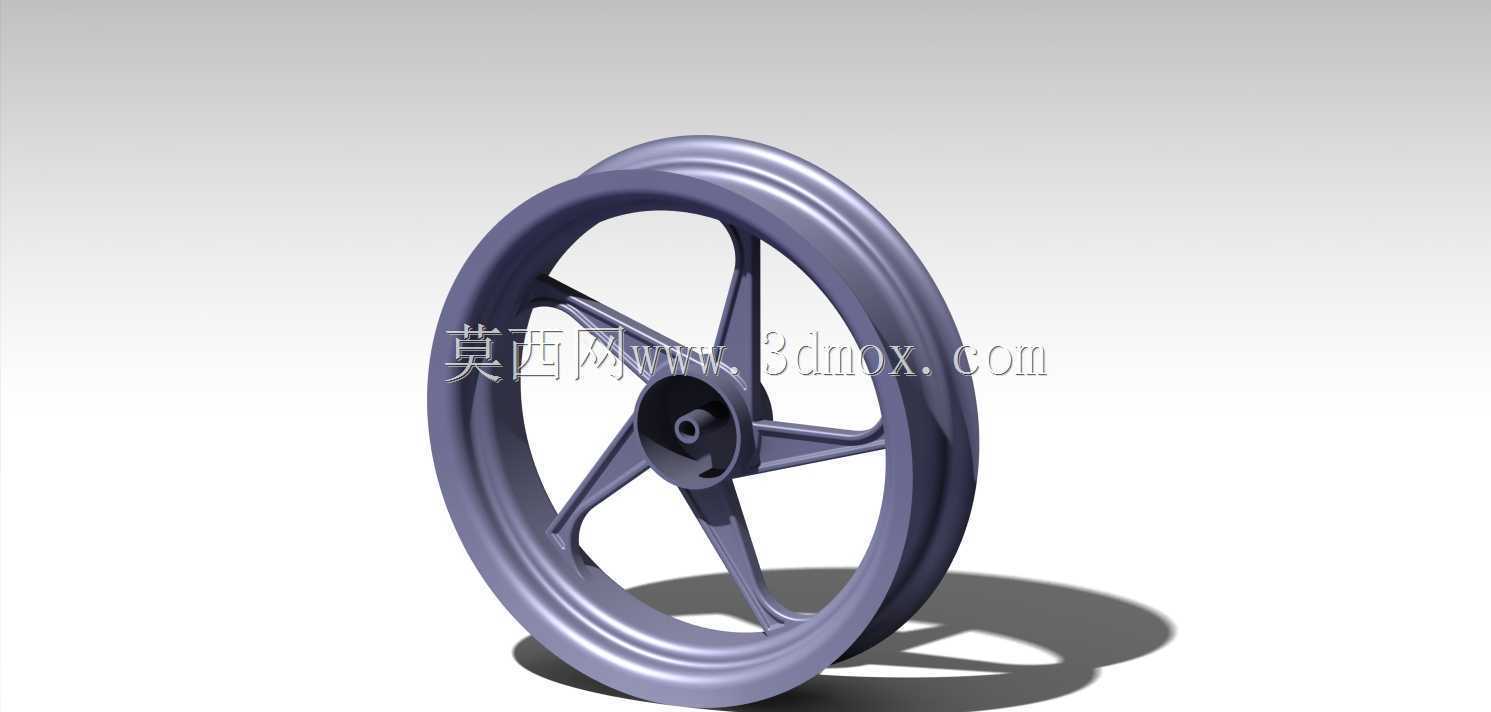

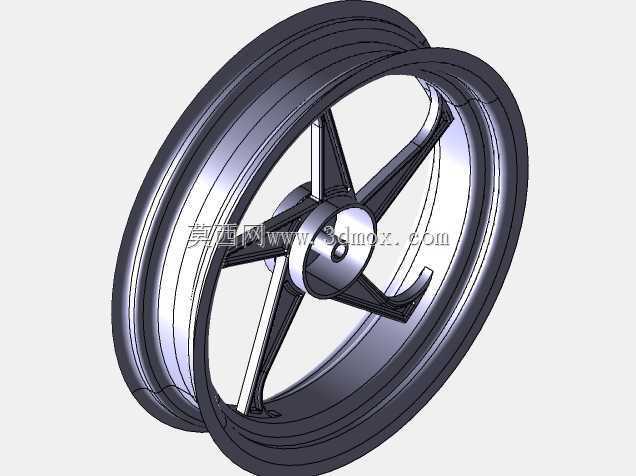

　　从实际应用场景来看，这类轮毂主要承担前轮轴与轮胎之间的载荷传递作用，日常行驶过程中需要承受整车前部的垂直载荷，同时还要传递制动系统产生的制动力矩，以及过弯、经过颠簸路面时产生的径向、侧向冲击载荷，因此结构设计阶段需要在轻量化与结构强度之间找到最优平衡点。该轮毂采用五根等角度分布的辐条结构，相邻辐条之间夹角为72度，相比三辐结构拥有更均匀的应力分布表现，相比多辐密辐结构又能减少不必要的材料冗余，兼顾铸造工艺的成型便利性与日常使用的抗形变能力。

　　设计思路上，轮辋部分采用适配常规真空胎的轮廓结构，轮缘位置做了加厚翻边处理，避免轮胎拆装过程中出现边缘磕碰损伤，同时轮辋内部的气门嘴安装位预留了标准通孔，可兼容通用型真空胎气门嘴的装配，不需要额外做结构修改。轮毂中心的轴承安装位采用同轴双轴承孔设计，两个轴承孔的同轴度公差控制在0.02mm以内，保证前轮转动过程中不会出现偏摆、抖动问题，轴承孔外侧预留了油封安装槽，可装配标准骨架油封阻挡泥水、灰尘进入轴承滚道，延长轴承的实际使用寿命。中心安装孔与前轮轴的配合采用间隙配合公差范围，既保证装配过程的顺畅性，又能避免配合间隙过大导致的行驶旷量。

　　辐条与轮辋、中心轮毂座的连接位置均做了大圆弧过渡处理，避免应力集中导致的疲劳断裂问题，这一细节设计在实际路试过程中尤为重要——摩托车经过减速带、坑洼路面时，冲击载荷会沿着辐条传递到中心轮毂，圆弧过渡结构可以将集中应力分散到更大的接触面积上，相比直角连接结构能提升40%以上的抗冲击疲劳寿命。辐条本身采用变截面设计，靠近中心轮毂座的位置截面厚度更大，向轮辋方向逐渐收窄，这种设计符合载荷传递的应力分布规律，中心位置承受的弯矩更大，增加截面厚度可以提升抗弯能力，靠近轮辋位置载荷分散，适当减薄可以降低整体重量，减少非簧载质量，提升整车的操控响应性。

　　安装边界方面，该轮毂的中心安装面到轮辋中心面的偏距经过严格校核，适配多数正置式前减震的安装间距，刹车盘安装位预留了三个均布的螺纹孔，孔位分布圆直径与同级别车型的前刹车盘安装尺寸完全匹配，不需要额外加工转接码即可直接装配。轮毂的轴向总宽度控制在适配标准轮胎断面宽度的范围内，装配轮胎后不会与前减震、泥瓦等周边部件发生运动干涉，转向打满角度时轮组与车架、减震的最小安全间隙保持在10mm以上，避免极限工况下的部件剐蹭。

　　从工艺实现角度来看，该结构采用低压铸造工艺即可完成批量生产，所有壁厚保持均匀过渡，最小壁厚不小于3mm，最大壁厚不超过8mm，避免铸造过程中出现缩孔、缩松等内部缺陷，铸造完成后仅需要对轴承安装孔、刹车盘安装面进行少量机加工即可达到装配精度要求，生产效率较高，适合批量配套使用。日常使用过程中，这类轮毂的维护成本较低，仅需要定期检查轴承润滑状态、轮辋是否出现形变即可，不需要额外的特殊维护，完全满足民用摩托车的日常使用强度要求。
