四针AMP MODU II连接器结构设计

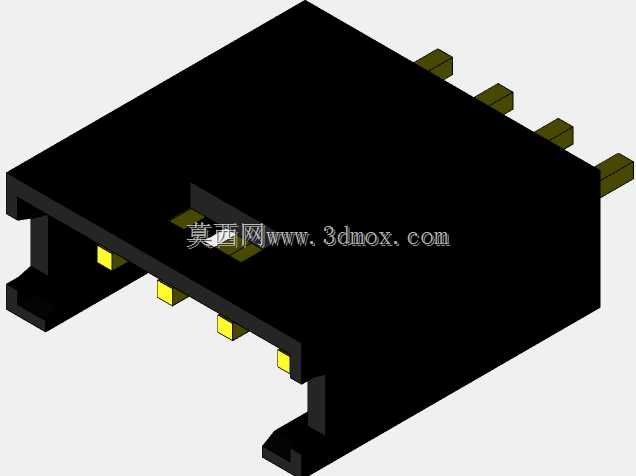

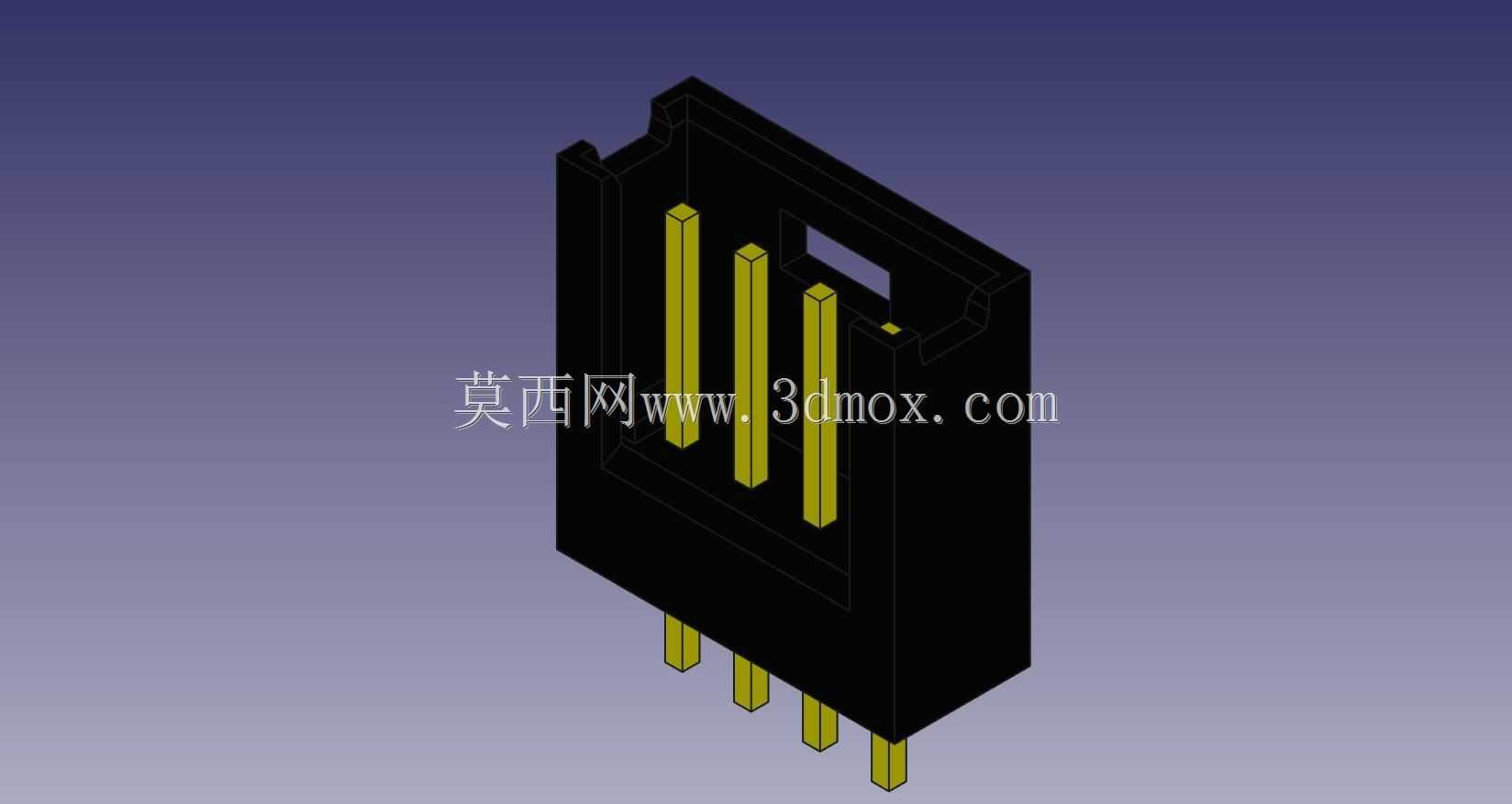

这款四针AMP MODU II连接器，是板对板、线对板信号连接场景里的常用基础元件，在工业控制板卡、通讯设备内部走线、小型工控模组的信号互联环节都有广泛应用，主要承担低压控制信号、小功率供电回路的稳定连接作用，能在常规工业环境振动、温变工况下保持接触可靠性。从结构设计来看，黑色绝缘基座采用带导向槽的卡扣式外形，基座侧壁设置的定位凸台与卡槽，能在装配时和对接端实现盲插对位，避免插反、插偏导致的端子弯折问题，基座内部的端子固定槽做了防退卡扣设计，压入端子后不会出现松脱退针的情况。四根镀金插针采用直插式布局，插针伸出基座的上下段长度经过匹配设计，下端适配PCB板的通孔焊接尺寸，上端伸出长度满足对接端的插入深度要求，插针的方形截面设计既保证了插合时的接触面积，也提升了插针自身的抗弯折强度，在常规插拔操作下不会出现变形。安装边界方面，基座整体外形方正，占用PCB板面的安装尺寸紧凑，相邻插针的间距符合对应系列连接器的标准节距，焊接端的引脚位置能适配常规PCB布线的孔位设计，不需要额外调整板上走线间距。基座顶部的镂空槽一方面是成型时的工艺需求，另一方面也能在插合过程中排出内部空气，减少插合阻力，同时在长期使用时可以积累少量灰尘时不影响接触性能。绝缘基座的壁厚设计兼顾了结构强度与成型便利性，侧壁厚度足够承受插拔时的侧向力，不会出现基座开裂的情况，边缘的倒角设计既方便生产脱模，也能在装配时避免划伤操作人员或导线绝缘层。在实际选型使用时，这款连接器适合控制信号密度不高的板间连接场景，不需要额外的固定件，依靠自身的卡扣结构就能和对接端实现锁紧，在设备内部的紧凑安装空间里，不需要预留过多的操作空间就能完成插拔维护，插针的载流能力能满足常规传感器信号、低压控制回路的传输需求，接触电阻稳定，长期使用不会出现信号衰减的问题。
