港口船舶系泊用船用夹克结构设计

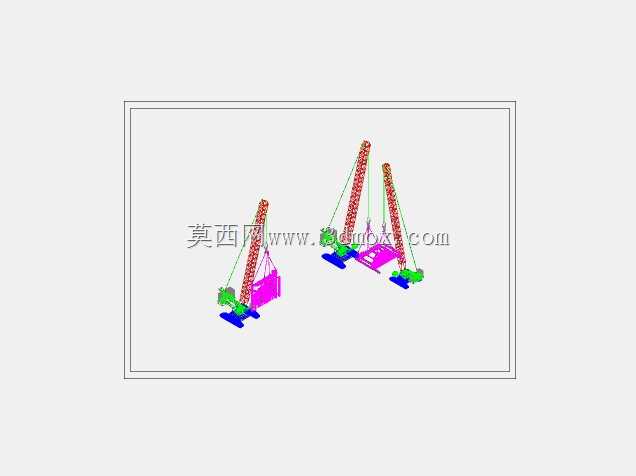

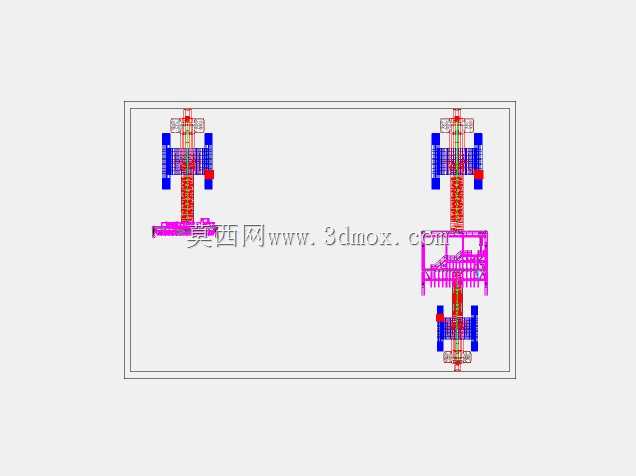

做船舶甲板系泊配套设计快十二年，经手的带缆、索具类结构少说也有上百套，这套船用夹克的结构逻辑，是针对内河及沿海散货船码头带缆作业的实际痛点做的优化，和常规岸用夹带有本质区别。先从实际作业场景说，船舶靠泊时带缆作业的工况远比陆地起重索具复杂：潮汐涨落带来的缆绳垂向位移、靠泊时船舶横摇纵摇带来的交变载荷、突发阵风带来的瞬时冲击载荷，还有不同直径缆绳、钢索混用的适配需求，都是设计时必须卡死的边界条件。这套夹克的底座采用分体式焊接结构，安装时直接贴合甲板预埋的加强筋板位，底座的安装孔位间距匹配主流散货船、多用途船的甲板系泊点位预留尺寸，不需要额外对甲板结构做大规模补强，安装时仅需在对应位置开沉头孔配高强度螺栓固定，安装边界的突出高度控制在180mm以内，不会占用甲板主通行通道的净空，也不会影响甲板上其他系泊设备的操作回转空间。夹克的夹持机构采用双侧对称楔块锁紧设计，和传统单侧压板的夹具不同，这种结构在缆绳受拉时会带动楔块自动收紧，拉力越大锁紧力越强，不会出现缆绳滑脱的情况；楔块的夹持面做了交错的防滑齿槽，齿槽的深度和间距经过反复校核，既能保证对尼龙缆、丙纶缆的足够摩擦力，又不会因为齿槽过尖锐伤缆绳表层，降低缆绳的使用寿命。两侧的支撑立柱采用箱型焊接结构，内部加设横向加强筋，能承受最大120kN的侧向拉力，立柱顶部预留了索具挂点，在需要临时调整夹克位置或者配合起重作业时，可以直接挂手拉葫芦做移位，不需要额外焊接临时吊耳。夹克的开合机构采用偏心凸轮手柄，操作人员不需要额外借助工具，徒手就能完成锁紧和释放操作，手柄的操作力控制在150N以内，即便是甲板作业人员带着防护手套也能轻松操作，在紧急解缆的工况下，单名操作人员3秒内就能完成释放动作，满足码头应急离泊的操作要求。设计时还特意考虑了海洋环境的腐蚀问题，所有结构件的边缘都做了R3以上的圆角处理，避免涂装时出现应力集中导致的涂层脱落，整体结构没有封闭的存水空腔，所有焊接位置都做了连续满焊后打磨平滑，不会出现积液积盐的情况，配合船用环氧富锌底漆加聚氨酯面漆的涂装体系，能满足沿海航区5年以上的防腐使用要求。另外这套夹克还预留了缆绳防磨衬套的安装位，针对钢索系泊的工况，可以快速更换硬质合金衬套，针对纤维缆工况更换尼龙衬套，不需要拆解整个夹克结构，现场维护更换的效率比传统结构提升60%以上。在做三维建模的时候，特意把所有运动部件的干涉间隙做了冗余设计，哪怕是在低温环境下构件出现轻微冷缩，或者长期使用出现少量磨损变形，也不会出现机构卡滞的情况，所有销轴类部件都做了防脱挡圈设计，避免船舶航行颠簸时销轴脱落丢失。
