小型水下航行器微型潜艇结构设计

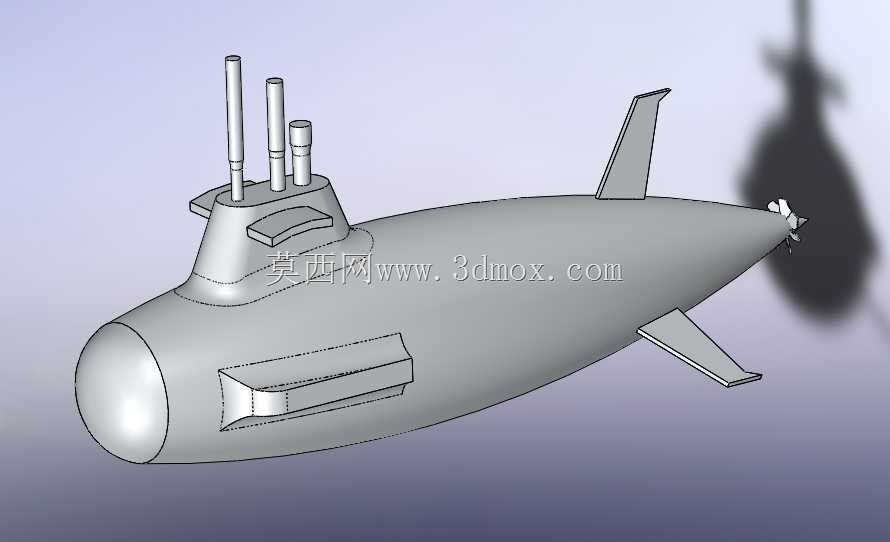

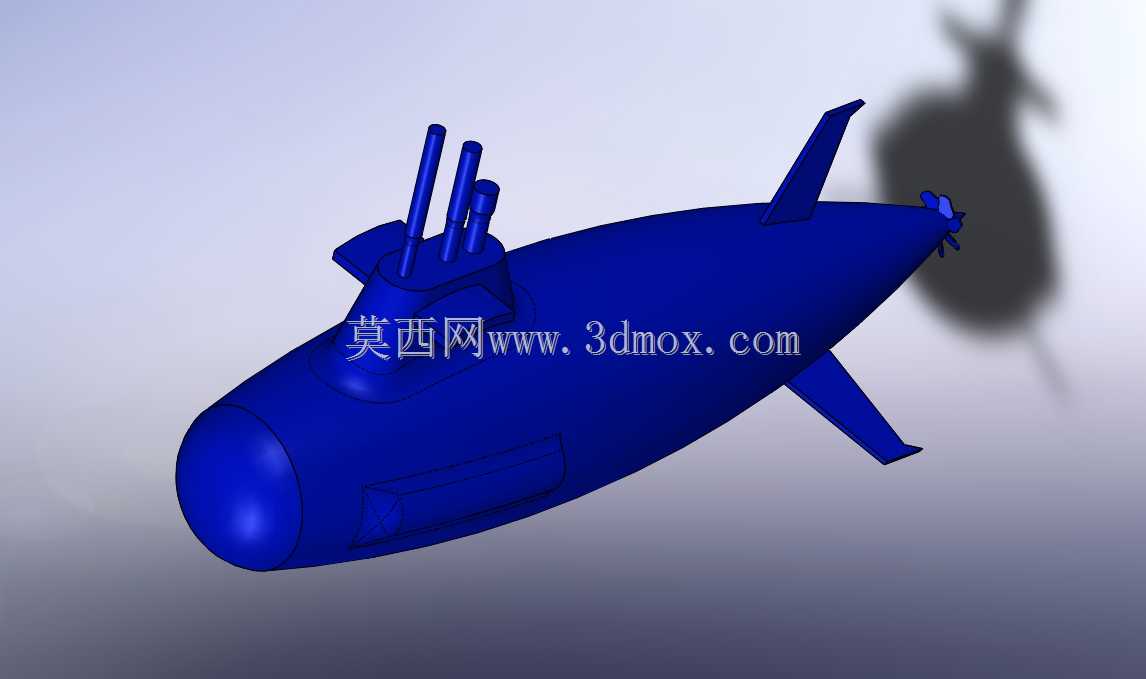

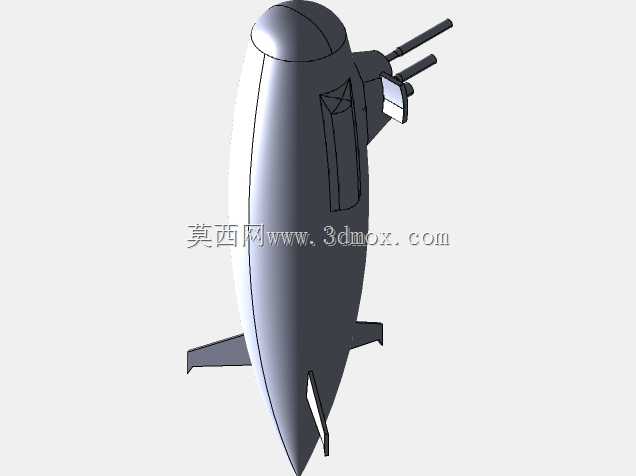

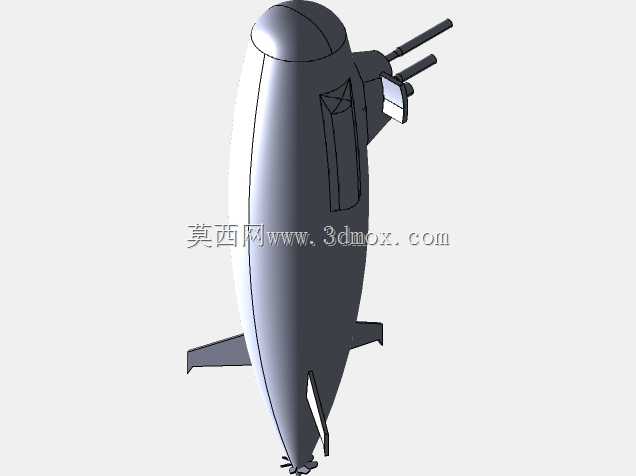

这款微型潜航结构的设计，最初是面向近岸浅水区域的短距离水下作业场景开发，区别于大型军用潜艇的大潜深、长航时设计定位，该结构更侧重狭小水域的通过性与便携部署能力，可适配水下管线巡检、近岸水文数据采集、小型水域科考作业等多种实际工况，无需大型坞舱与专用吊装设备即可完成投放回收，作业灵活性远高于常规潜航设备。从结构布局来看，整体采用水滴形回转耐压壳体设计，艏部做圆弧过渡处理，能够有效降低水下航行时的迎流阻力，减少紊流对航行稳定性的干扰；艉部集成十字形稳定舵面与螺旋桨推进结构，舵面的安装角度与力臂长度经过反复调整，可在低速航行状态下提供足够的转向力矩，避免小尺寸潜航体常见的舵效不足问题，保证浅水区复杂水流环境下的航向可控性。指挥台围壳设置在艇体前部三分之一位置，围壳上集成了两根通气管与潜望镜安装基座，围壳与主壳体的连接位置做了圆弧过渡加强，既能够降低围壳产生的航行阻力，也可避免应力集中导致的结构疲劳问题，适配长期反复下潜上浮的耐压需求。在设计过程中，优先考虑了内部空间的利用率，主壳体内预留了动力模块、控制模块、探测载荷的安装位，各模块的安装边界做了明确的限位设计，可根据不同作业需求快速更换对应载荷，无需对主壳体结构做大规模修改；壳体壁厚的选择兼顾了耐压性能与整体重量控制，在满足10米级工作潜深耐压要求的前提下，尽可能降低整体自重，提升有效载荷携带能力。外形尺寸方面，整体长度控制在单人可搬运的范围内，最大直径适配常规小型投放装置的安装尺寸，无需对现有作业船的投放架做改造即可适配，艇体外部预留了载荷挂载接口，可根据需求外置小型探测传感器、采样装置等作业配件，所有外部接口均做了密封结构设计，避免水下渗漏风险。舵面与推进器的突出尺寸经过严格控制，保证整体最大外径不超出主壳体直径的1.2倍，可顺利通过狭窄的水下涵洞、管线间隙等复杂空间，适配浅水区域的复杂作业环境。
