转筒式涡轮喷射结构三维设计作品

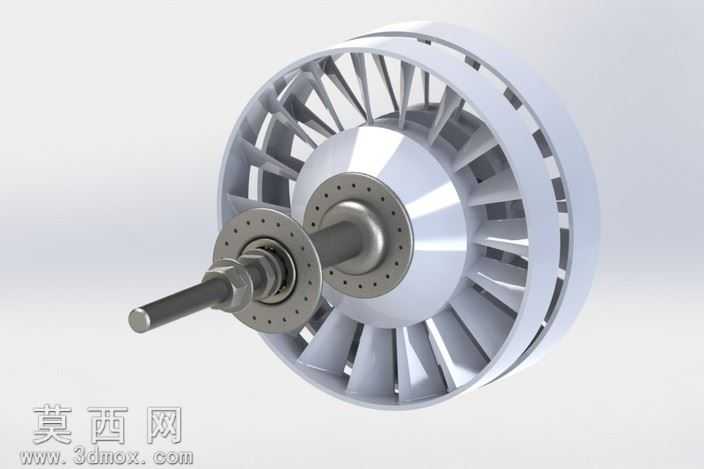

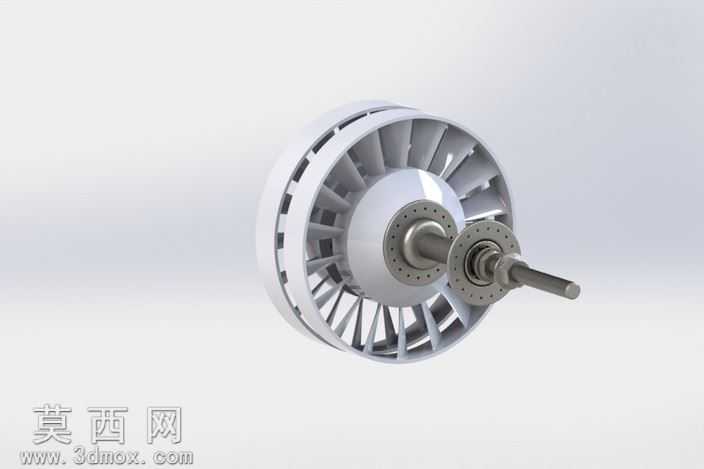

本作品为转筒式涡轮喷射结构的三维建模设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对每一处结构细节都做了精准的尺寸约束，确保各部件装配后无干涉、可实现预期的运动仿真效果。模型整体由涡轮叶轮、主轴、两端连接法兰、外筒壳体四大核心部分组成，涡轮叶片采用等强度翼型截面设计，建模时通过曲面放样、阵列特征完成叶片的均匀排布，每片叶片的扭转角度、叶根与轮毂的过渡圆角都经过反复调整，既保证流体通过时的喷射效率，也兼顾结构的力学强度，避免高速转动下的应力集中问题。主轴部分采用阶梯轴结构设计，不同轴段的直径差严格对应轴承安装、法兰定位、叶轮固定的装配需求，轴端做了倒角处理方便装配导入，轴肩位置的尺寸精度满足轴向定位的公差要求。两端的连接法兰采用圆周阵列的螺栓孔设计，法兰与主轴的配合面做了凸台定位结构，保证装配时的同轴度，法兰盘上的安装孔位置度经过参数化约束，可直接对接标准管路连接件。外筒壳体采用薄壁回转体结构，与涡轮叶轮之间保留均匀的间隙，既避免转动时的剐蹭，也能形成稳定的流体流道，引导介质从叶轮处获得动能后沿轴向喷射输出。材质渲染阶段，对转动部件赋予金属哑光不锈钢材质，还原金属部件的磨砂金属质感，对法兰螺栓等标准件赋予镀锌亮面金属材质，区分不同部件的材质属性，外筒部分采用半透明浅灰色工程塑料材质做渲染处理，可直观展示内部涡轮的结构布局，渲染时添加了柔和的环境光与定向补光，突出叶片曲面的光影过渡效果，清晰呈现结构的层次感。设计思路围绕涡轮喷射的工作原理展开，优先保证叶轮的流体动力学性能，同时兼顾结构的可加工性与装配便捷性，所有非标准件的结构尺寸都参考现有通用机械零部件的设计规范，可直接用于后续的工程分析、3D打印验证或者生产加工参考，模型的特征树保留完整的建模步骤，可根据实际需求调整叶片数量、主轴直径、法兰安装尺寸等参数，适配不同的工况使用需求。
