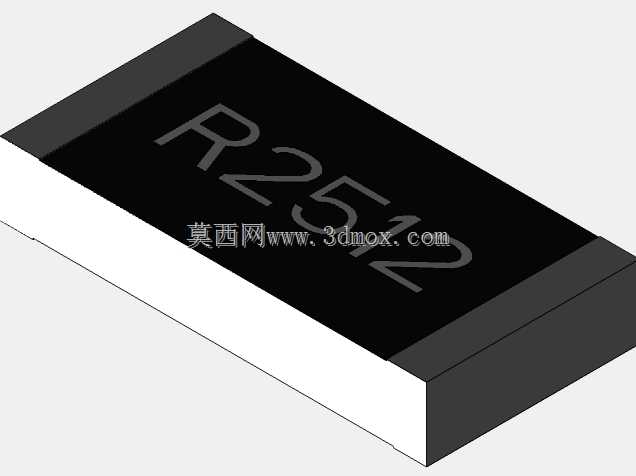

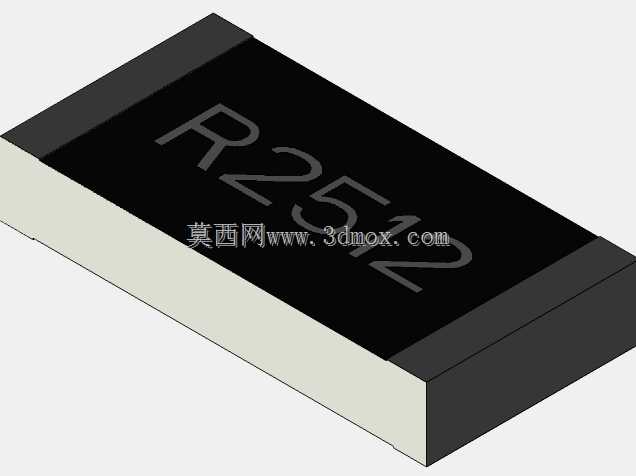

2512封装贴片电阻三维结构设计

在消费电子、工业控制板卡、汽车电子控制器的PCB布局设计环节，贴片电阻的三维模型准确性直接影响后续SMT产线的钢网开孔、贴片机吸嘴选型以及整板装配干涉校验。这款2512封装的贴片电阻模型，完全依照量产器件的实际外形公差构建，没有过度简化工艺细节，能直接导入主流EDA软件与机械结构软件做协同设计。

从实际选型使用角度看，2512封装属于中功率贴片电阻范畴，常被用在电源回路的电流采样、负载限流、信号分压等场景，相比更小封装的0603、0805电阻，它能承受更高的额定功率，在散热条件一般的板卡上也能保持稳定的阻值漂移特性。做三维建模时，首先要明确安装边界：器件本体长度6.4mm、宽度3.2mm、高度1.1mm，两端电极的宽度、厚度都严格参考JEDEC封装规范，电极的倒角弧度也做了还原，避免在做装配仿真时出现电极与焊盘的错位误判。

设计思路上没有做多余的装饰性特征，本体表面的标识字符位置、字体大小都和量产实物一致，方便设计人员在三维评审阶段快速识别器件参数，不用反复切换二维BOM表核对。本体的层叠结构也做了区分：黑色的阻焊保护层、米白色的陶瓷基体、两端的金属端电极，不同部分的材质分面清晰，后续如果需要做热仿真分析，可以直接给不同结构赋予对应的材料属性，不用重新拆分模型。

很多新手建模时容易忽略端电极底部的焊盘接触平面度，这个模型特意校准了电极底面的共面度公差，模拟实际器件过回流焊时的贴装状态，在做PCB整板的虚拟装配时，能准确模拟焊膏熔化后器件的沉降高度，避免出现设计阶段以为器件和周边结构件有间隙，实际贴装后因为器件高度公差导致顶壳的问题。另外，模型的棱边都做了符合实际工艺的微小圆角处理，没有尖锐的直角，更贴近真实量产器件的注塑、烧结工艺成型效果，不会出现模型和实物视觉差异过大的问题，在做产品宣传渲染图时也能直接使用，不用二次修模。

在高密度板卡设计中，这类准确的无源器件三维模型，能帮助结构工程师提前规避器件与壳体、散热片、连接器之间的干涉问题，减少打样后的改板次数，尤其是在汽车电子这类对装配可靠性要求极高的领域，每一个器件的安装边界误差都可能导致整板测试不通过，精准的三维模型能在设计阶段就把这类风险降到最低。
