通信布线用分瓣式光纤绕线线轴结构

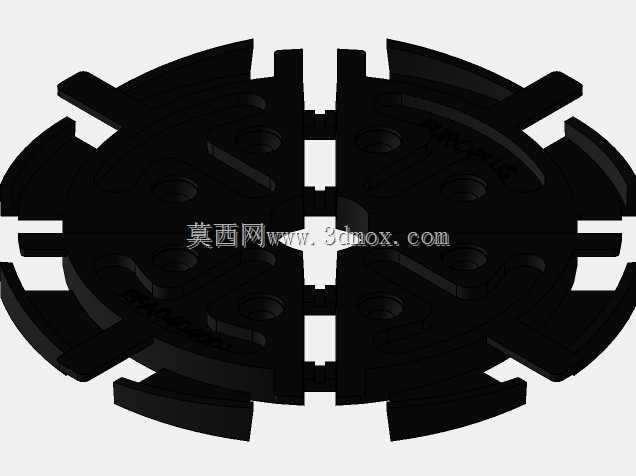

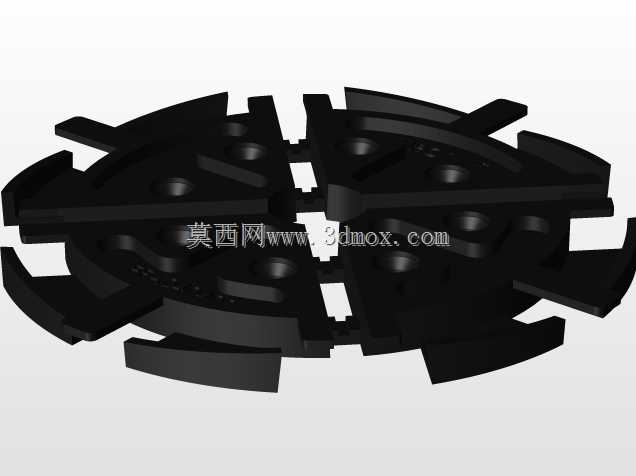

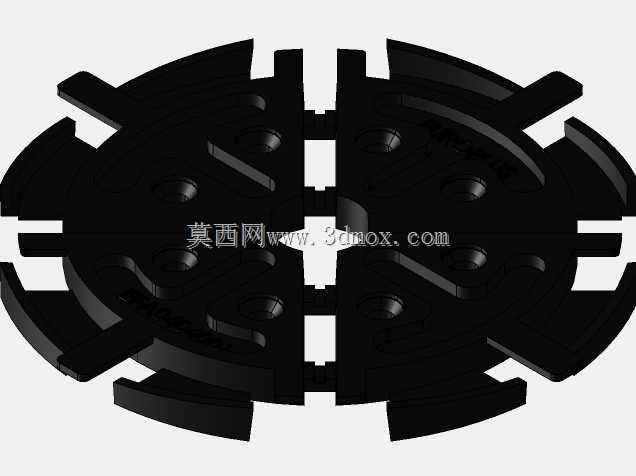

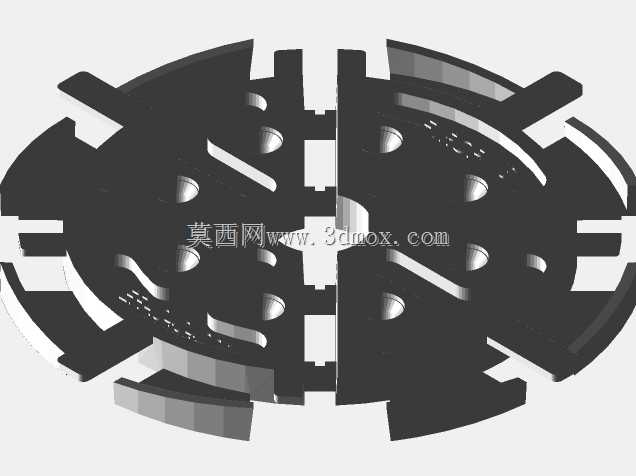

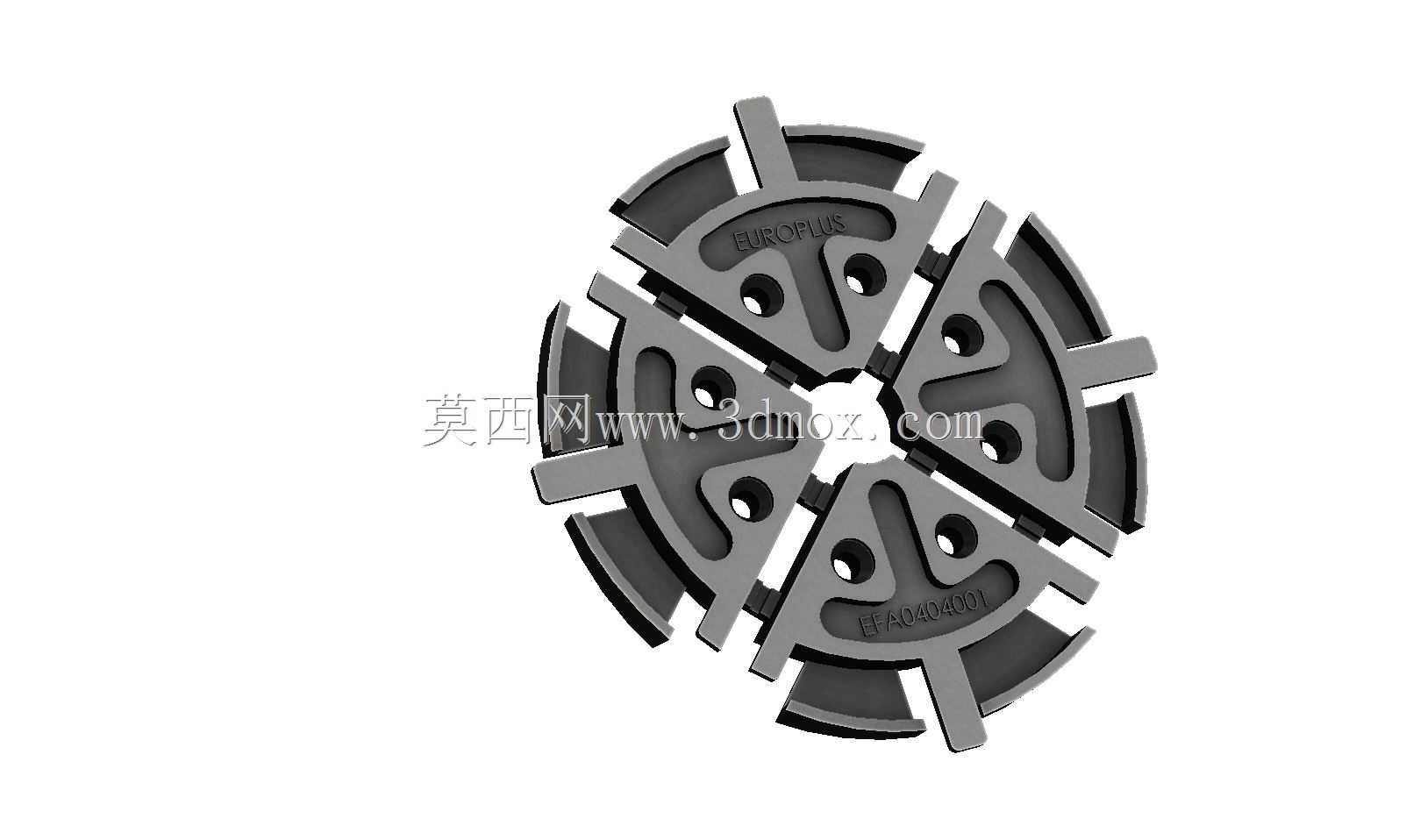

在通信机房布线、户外光缆接续、光纤配线架施工场景中，这类分瓣式光纤布线线轴是收纳余长光纤、避免光纤弯折损耗的核心辅件，日常作业中常遇到光纤余长收纳不当导致的曲率半径过小、信号衰减超标问题，该结构的设计恰好针对这类现场痛点做了针对性优化。从结构设计逻辑来看，整体采用六瓣对称分体式构型，中心预留的同轴安装孔可直接适配配线架、接续盒内的标准固定轴，安装时无需额外定制转接件，瓣片之间的预留间隙既可以在绕线时给光纤提供微量的形变缓冲空间，也能避免多圈光纤堆叠时出现挤压叠压，每瓣构件上开设的定位小孔可配合扎带对光纤端头做临时固定，防止施工过程中光纤松脱散乱。瓣片外侧的凸起挡边高度经过适配计算，刚好满足常规2.0mm、3.0mm外径室内外光纤的绕线限位需求，不会因挡边过高浪费安装空间，也不会因挡边过低导致光纤滑出线轴，绕线区域的圆弧过渡全部做了R角处理，所有接触光纤的棱边都做了倒钝，完全满足光纤布线要求的最小弯曲半径规范，避免长期使用过程中棱边割伤光纤外护层。实际选型使用时，该线轴的外轮廓尺寸适配常规光纤接续盒、ODF配线架的内部安装腔，安装边界不会与盒体内的熔接盘、适配器卡座产生干涉，分瓣式的结构相比整体式线轴，在后期维护需要取出某段光纤时，无需将整轴光纤全部退绕，只需拆开对应瓣片即可操作，大幅降低运维时的光纤损伤风险。建模过程中对瓣片的拼接公差做了严格控制，拼接后整体圆度偏差控制在小范围区间，保证绕线时每一圈光纤都能平顺贴合，不会出现局部凸起导致的光纤弯折，中心安装孔的公差配合选用间隙配合，既可以轻松套装到固定轴上，也不会因间隙过大出现转动晃量，适配通信施工场景下快装快拆的作业需求。这类线轴除了固定场景的配线架使用，也可适配临时布线场景的光纤收纳，结构强度满足长期静态承重需求，不会因光纤长期缠绕的张紧力出现瓣片形变，对称式的结构设计也让整体受力均匀，即便在户外机柜的震动环境下，也不会出现结构松动、光纤散乱的问题。
