台式机CPU侧吹式热管散热器结构设计

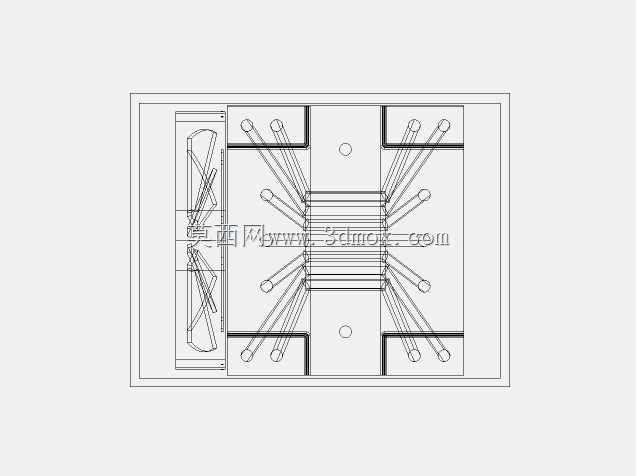

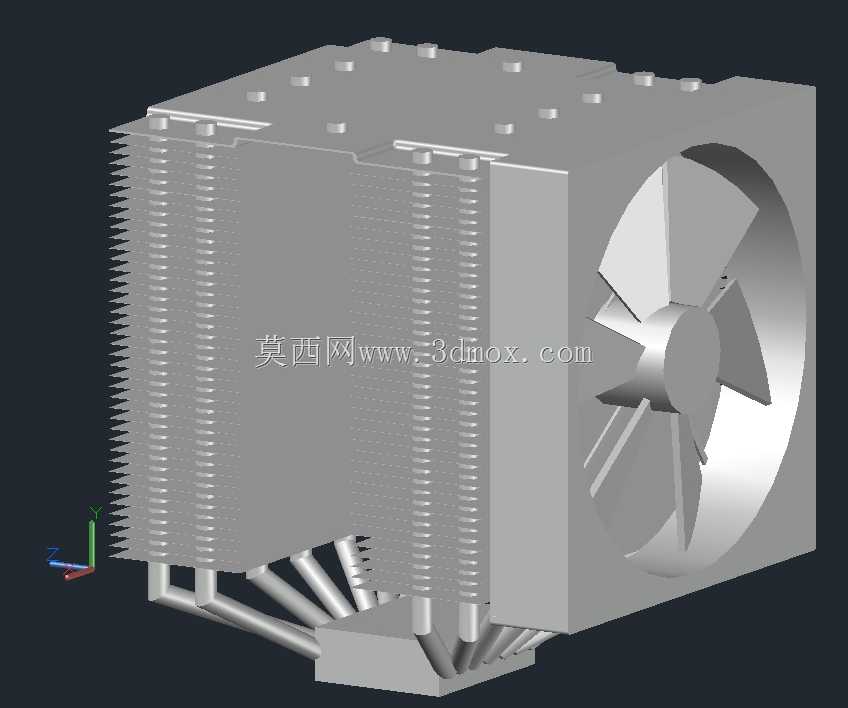

这款风冷散热结构主要面向台式计算机中央处理器的散热需求，适配常规ATX、MATX版型的台式主机安装场景，可覆盖消费级桌面处理器的常规功耗散热区间，在日常办公、轻度内容创作、常规游戏负载下均可维持处理器核心温度处于合理工作区间。从结构设计逻辑来看，整体采用侧吹风道布局，散热鳍片组垂直于主板平面布置，配合轴流风扇形成从机箱前部进风、向后部排风的顺畅风道，可避免热风在机箱内部淤积，同时兼顾内存、主板供电区域的辅助散热。鳍片部分采用密集铝制冲压鳍片设计，通过扣合工艺与热管紧密结合，每片鳍片上预留的凸点结构可保证鳍片间距均匀，避免鳍片倒伏导致风道阻力异常增大，鳍片边缘做折边处理，既提升鳍片组整体结构强度，也可减少气流穿过鳍片间隙时的紊流噪音。导热部分采用多根热管直触底座的设计方案，热管通过折弯工艺从底座延伸贯穿整个鳍片组，将处理器表面的热量快速传导至全部鳍片区域，热管的折弯半径经过优化，避免过度折弯导致热管内部毛细结构受损，保障导热效率。底座部分做平整化处理，安装时可通过配套扣具与处理器表面紧密贴合，安装边界适配主流消费级处理器的孔位规格，整体高度控制在常规中塔机箱的CPU散热限高范围内，不会与带高马甲的内存产生安装干涉。轴流风扇采用七叶结构设计，扇叶做曲面优化，在保证风量输出的同时降低运转风噪，风扇通过卡扣结构固定在鳍片组侧边，可根据实际风道需求调整安装方向，支持用户自行更换更高性能的同规格风扇。整个结构的装配逻辑兼顾量产装配效率与后期维护便利性，各部件的公差配合经过校核，扣具的压紧力度经过调试，既保证底座与处理器表面的贴合压力足够，也不会因压力过大导致处理器或主板PCB出现变形损伤。在实际使用场景中，这类风冷散热结构相比水冷结构无漏液风险，长期使用可靠性更高，维护成本更低，适合追求稳定运行的办公主机、游戏主机选用，结构设计上预留的安装间隙也方便用户在不拆卸散热器的情况下完成内存更换等日常硬件维护操作。
