台式电脑主机CPU轴流散热风扇结构

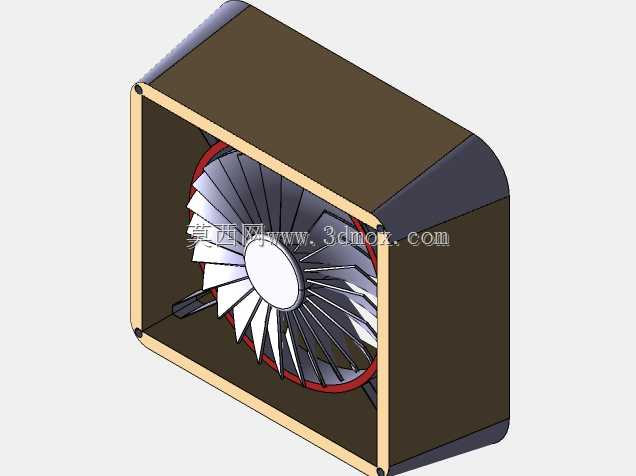

日常做PC硬件结构适配项目时，风冷散热的核心送风部件建模是绕不开的环节，这次的轴流风扇结构，完全是参照日常台式机主机内CPU散热位的实际使用场景搭建的。先从安装边界说起，常规ATX、MATX机箱的CPU散热限高大多在150-165mm区间，这款方形外框的风扇本体厚度控制在25mm，外框长宽统一为120mm，是目前桌面级CPU风冷散热器最通用的安装尺寸，不管是搭配塔式散热鳍片组做侧吹，还是直接下压式贴合CPU顶盖做直吹，都能适配主流主板的CPU安装位，不会和内存马甲、主板供电散热片产生安装干涉，外框四个角预留的安装孔位，孔距完全匹配通用120mm风扇的安装标准，既可以用橡胶减震钉固定在散热鳍片架上，也能通过自攻螺丝锁附在机箱风扇位，安装容错率很高。

功能特性上，这款风扇采用的是后倾式离心扇叶设计，扇叶数量做了17片的排布，相比常规9叶、11叶的风扇，同转速下能切割出更连续的气流，减少扇叶通过频率带来的风切异音，扇叶边缘做了小角度的切角处理，能打散叶尖涡流，降低运转时的湍流噪音。外框采用带圆角的方形结构，相比圆形外框，和方形散热鳍片的贴合度更高，不会出现边角漏风的问题，能把扇叶驱动的气流全部导进鳍片缝隙里，提升热交换效率，外框内侧靠近扇叶的位置做了一圈浅红色的导流环，能约束扇叶边缘的气流散射，让送风路径更集中，不会出现气流四散的情况。

设计思路上没有做多余的装饰结构，完全从实际散热需求出发，扇叶中心的轮毂做了内凹设计，刚好能容纳电机转子和轴承结构，轮毂直径控制在40mm，不会因为轮毂过大遮挡中心送风区域，也不会因为轮毂太小导致电机安装空间不足。扇叶的倾斜角度从叶根到叶尖做了渐变处理，叶根处倾角更大，能承接电机输出的扭矩带动气流，叶尖处倾角稍小，能提升气流的轴向流速，让送出的风更有穿透力，哪怕是穿过60mm厚的塔式散热鳍片，也能保持足够的风速带走鳍片上蓄积的热量。

实际应用场景里，这类风扇除了用在CPU散热器上，也能适配机箱进出风位、显卡风冷散热改装、小型ITX机箱的排风位，只要是120mm安装位的风冷散热场景都能通用。建模的时候特意还原了外框的减震垫安装槽、扇叶的曲面弧度、导流环的台阶结构，不管是做散热系统的气流仿真模拟，还是做硬件组装的干涉检查，都能直接调用，不用再二次调整结构尺寸。很多新手做PC散热建模的时候容易忽略外框和扇叶的间隙，这个模型里扇叶和外框的单边间隙控制在1.5mm，既不会因为间隙太小出现运转擦碰，也不会因为间隙太大导致回流损失风量，完全符合量产风扇的结构公差要求。
